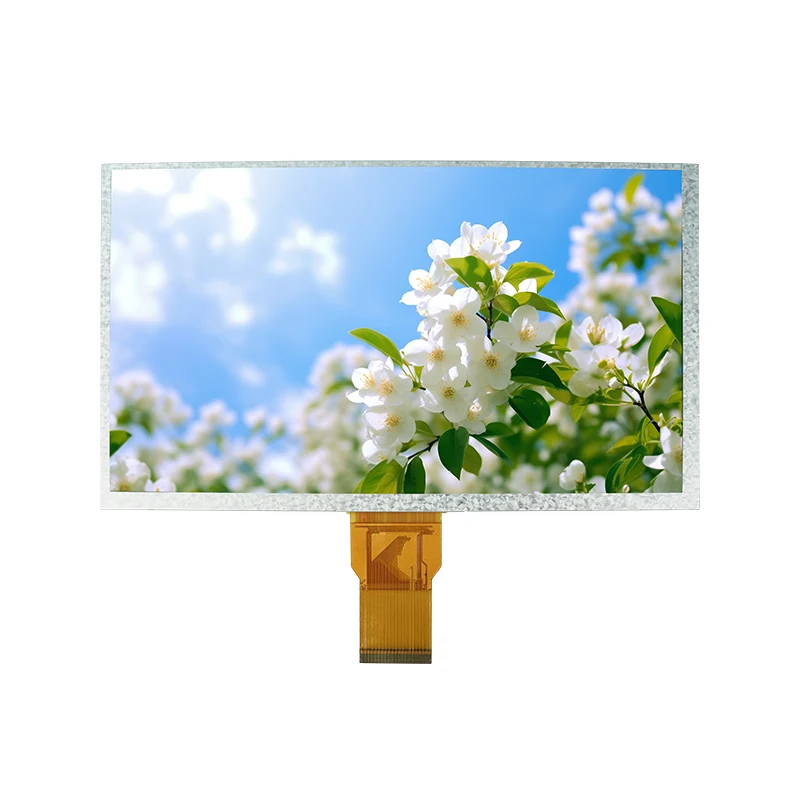

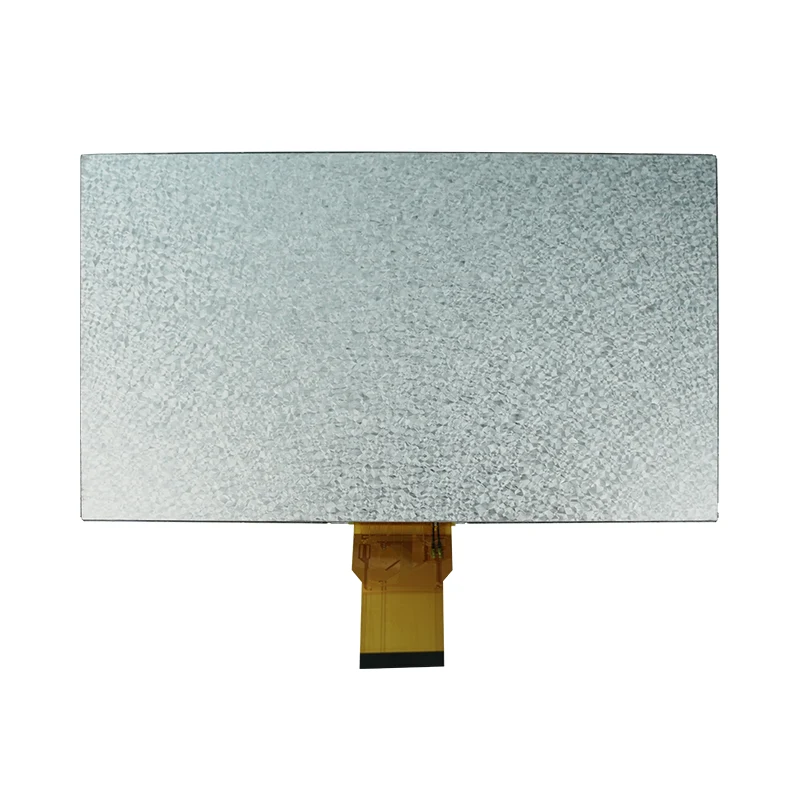

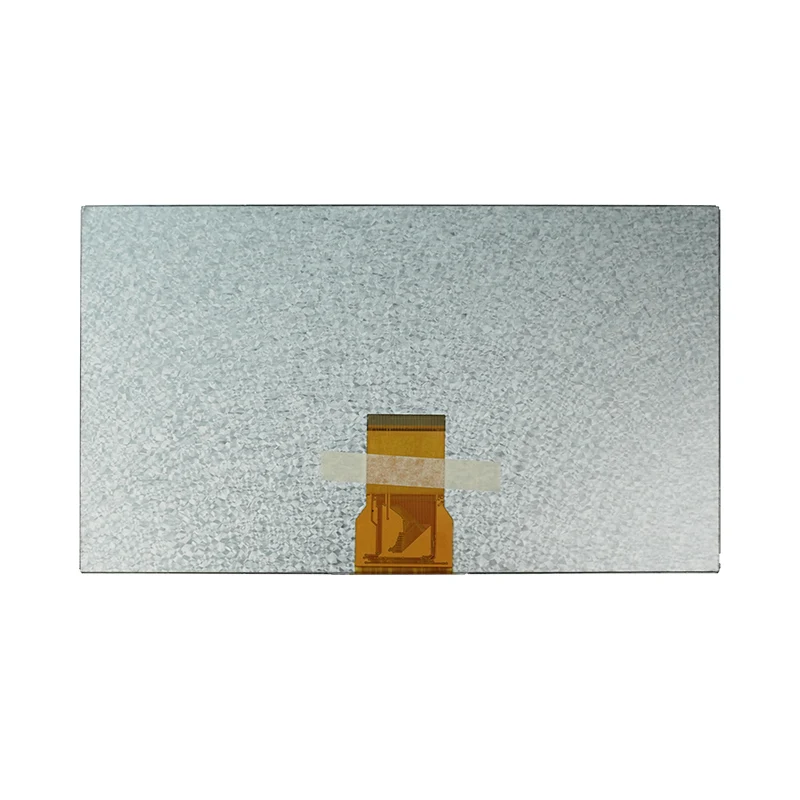

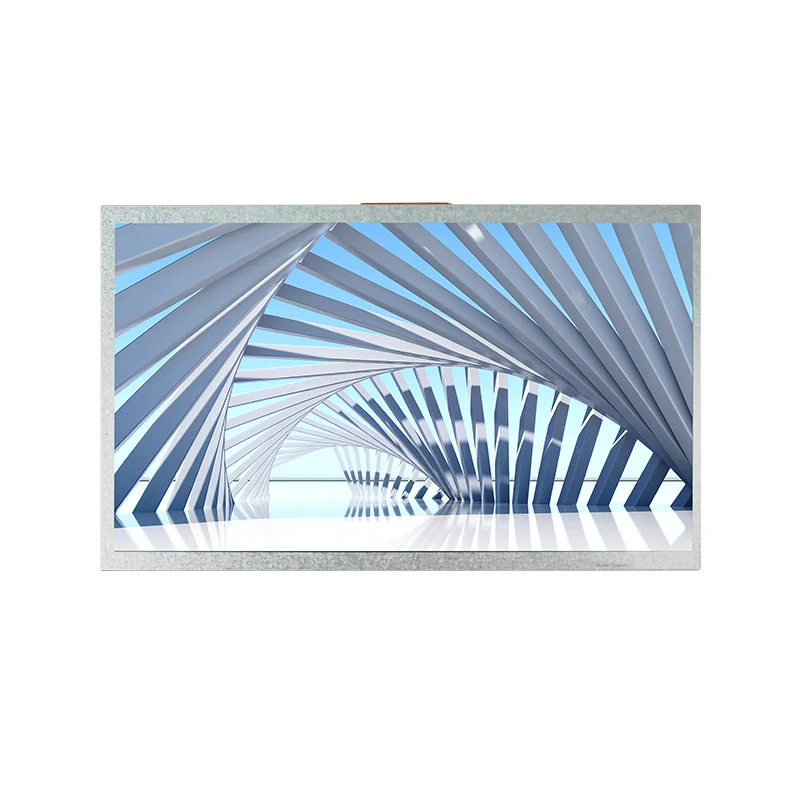

9.0 フィート高輝度 TN TFT LCD スクリーンモジュール

Tianfu Display は、800x480 WVGA 解像度を備えたコスト効率の高い 9.0 インチ TN TFT LCD モジュールを提供します。 24 ビットパラレル RGB インターフェイスと 120 cd/m² の輝度を備えたこのディスプレイは、屋内産業用 HMI パネル、医療機器、商用試験装置で高い信頼性を発揮するように設計されています。 -20°C ～ +70°C の広い動作温度範囲により、困難な動作条件下でも安定したパフォーマンスが保証されます。

お問い合わせを送信

製品説明

主な特長

• 優れた鮮明さ: 800×480 RGB ストライプ解像度とノーマルホワイト TN テクノロジーを備えた 9.0 インチ TFT-LCD により、くっきりとした高コントラストのビジュアルが実現します。

• 堅牢な信頼性: 極端な温度 (-20℃ ～ 70℃) でも完璧に動作し、産業および屋外用途に最適です。

• シームレスな統合: 24 ビットパラレル RGB インターフェイスと COG パッケージにより、多用途の互換性を備えたコンパクトで軽量な設計が保証されます。

• エネルギー効率: 最適化された 18 個の LED バックライト (合計電流 120mA) による超低消費電力。

• 堅牢な電源柔軟性: 広い電圧範囲 (デジタル: 2.8 ～ 3.3V、アナログ: 9.4 ～ 9.8V、ゲート: ±5.4 ～ 19V) をサポートし、過酷な条件でも安定したパフォーマンスを実現します。

テクニカル仕様

コア仕様	技術的な詳細
表示サイズ	9.0インチ a-Si TFT-LCD（透過型）
解決	800(RGB) × 480 ピクセル (RGB ストライプ)
表示モード	ノーマルホワイトTN、6時方向
インタフェース	24ビットパラレルRGB（MPUインターフェース）
電源電圧	デジタル: 2.8 ～ 3.3 V (DVDD) アナログ: 9.4 ～ 9.8 V (AVDD) ゲート電圧：VGH=17～19V、VGL=-6.6～-5.4V
バックライト	白色LED×18個（合計電流120mA）
動作温度	-20℃～70℃
保管温度	-30℃～80℃
ICパッケージ	チップオングラス (COG)
主な特長	• 幅広い動作温度 • ハイコントラスト (120 cd/m²) • 低消費電力

詳細

アプリケーションと業界ソリューション

エンジニアと調達チームは、特定のアプリケーションの課題を解決する必要がある場合に、この 9.0 インチ TN TFT LCD モジュールを選択します。

産業用制御パネル:空調のない工場環境でも一貫して動作するディスプレイが必要ですか? -20°C ～ 70°C の幅広い動作温度と COG (チップオングラス) 構造により、ファクトリーオートメーションおよび HMI システムに堅牢な 24 時間年中無休の稼働時間を実現します。

M医療監視装置:ポータブル臨床機器の電力とスペースの制約について懸念していますか?最適化された 18-LED バックライト (合計電流 120mA) は、表示テキストの明瞭さを損なうことなく、ハンドヘルド医療機器のバッテリー寿命を大幅に延長します。
スマートホームインターフェースとIoT:ハードウェアのレイアウトを簡素化する、コンパクトでスリムなディスプレイをお探しですか?標準の 24 ビットパラレル RGB インターフェイスと軽量設計により、スマートアプライアンス、アクセスコントロールシステム、セキュリティインターホンへのシームレスな統合が可能になり、市場投入までの時間を短縮できます。
屋内サービスターミナルと自動販売機:高性能でありながら予算に優しい屋内小売店用ディスプレイをお探しですか? 120cd/m² の輝度とコスト効率の高い WVGA TN テクノロジーにより、屋内の発券キオスク、自動販売機、デスクトップテスト機器にクリアでハイコントラストの視認性を提供します。

アフターサポートと技術サービス

Tianfu Display は、包括的なエンジニアリングサポートとプレミアムなアフターサービスを提供して、あらゆる 9.0 インチ TN TFT LCD モジュールをサポートします。当社はディスプレイコンポーネントを出荷するだけではなく、プロトタイプの段階から量産までハードウェアの統合が成功することを保証します。

保証範囲と品質保証

12ヶ月の標準保証:通常の動作条件下での製造上の欠陥、バックライトの故障、およびディスプレイの異常を完全にカバーします。
延長保証オプション:大量の卸売注文またはミッションクリティカルな産業用途に利用可能です。カスタマイズされた補償プランについては、当社の技術営業チームにお問い合わせください。

B2B エンジニアリングおよびカスタマイズサービス

FPC とインターフェースのカスタマイズ:フレキシブルプリント回路 (FPC) の長さ、形状、ピンの定義は、エンクロージャの設計に合わせて調整できます。
バックライトと明るさの調整:屋外での可読性要件やカスタマイズされた LED 寿命に合わせた高輝度アップグレード (最大 1000 /cd/m2) をサポートします。
タッチパネルの統合:抵抗膜式タッチパネル (RTP) または投影型静電容量式タッチパネル (PCAP) マルチタッチソリューションとシームレスに互換性があります。

技術サポートとエンジニアリング支援

販売前のエンジニアリングに関するコンサルティング:当社のエンジニアは、サンプル納品前にアプリケーション要件、動作環境、インターフェイスの互換性をレビューします。
ファームウェアとドライバーのサポート:24 ビット RGB 統合のための初期化コード、タイミングパラメータ、インターフェイスドキュメントを提供し、開発サイクルを短縮します。
カスタマイズのサポート:バックライト、FPC、TP、または COG の変更については、当社のチームがプロトタイプから量産までの完全なエンジニアリング変更プロセスを管理します。
オンサイトサポート:戦略的パートナーおよび大規模顧客の場合、重要な統合フェーズについてオンサイトの技術支援を利用できます。
