2.8 '通常、黒いIPS TFT LCDスクリーンモジュール

極端な環境向けに構築されたTianfu 2.8 '通常、黒いIPS TFT LCDスクリーンモジュールは、1200：1のコントラストと80°の視聴角で262k色を提供します。 -40°Cから +85°C（貯蔵：-55°C〜 +110°C）で動作し、熱ショックテスト（-30°C↔80°C）に耐えます。シームレスなMCU統合のための4本のバックライト（3.2V 80MA）と4線SPIインターフェイスを特徴としています。

お問い合わせを送信

製品説明

コンパクト50.0×69.20×2.4mm設計、2.8 '通常、黒のIPS TFT LCDスクリーンモジュールは、自動車HMI、産業コントロール、および鮮明なビジュアルと全天候型の信頼性を必要とする頑丈なIoTアプリケーションに最適です。

TIANFUは、小さなバッチトライアルの注文とカスタムファームウェア/インターフェイスデザインのサポート、IPS TFT LCDスクリーンモジュールの製造により、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

TIANFU 2.8 '通常は黒いIPSTFT LCDスクリーンモジュール在庫機能

1.産業用グレードの耐久性

-40°Cから +85°Cで動作し、熱ショックテスト（-30°C↔80°C）に耐えられ、自動車ダッシュボードや屋外IoTデバイスなどの過酷な環境での信頼性を確保します。

2.高コントラストの視覚的パフォーマンス

正確なCIE 1931カラーキャリブレーション（たとえば、0.655x/0.335yで赤）を使用して、1200：1のコントラスト比と80°の視聴角度を提供します。

3. 4線SPIとの統合の統合

事前に構成されたコントロールピン（D/C、CS、リセット）および2.5〜3.3Vロジック電圧は、低コストMCUと互換性のある開発時間と消費電力を削減します。

4.エネルギー効率の高いバックライト設計

4つの平行な白色LED（3.2V @80MA）は、低電力ポータブルデバイス向けに最適化された最大4.8％の透過率の均一な明るさを提供します。

TIANFUカスタマイズ2.8 '通常は黒いIPSTFT LCDスクリーンモジュール仕様

表示タイプ	2.8 "TFT-LCD（通常は黒、転移）
解決	240×320ピクセル（グラフィックドットマトリックス）
アクティブエリア	43.20mm（w）×57.60mm（h）
ドライバーIC	ST7789T3
電気仕様
ロジック電圧（VCC）	2.5–3.3V（typ。2.8V）
入力電圧（will/vih）	低：GND – 0.3×VCC / HIGH：0.7×VCC – VCC
バックライト構成	並列の4つの白いLED（3.2V @80MA）
バックライトの明るさ	4.8％透過率（典型）
機械的および環境

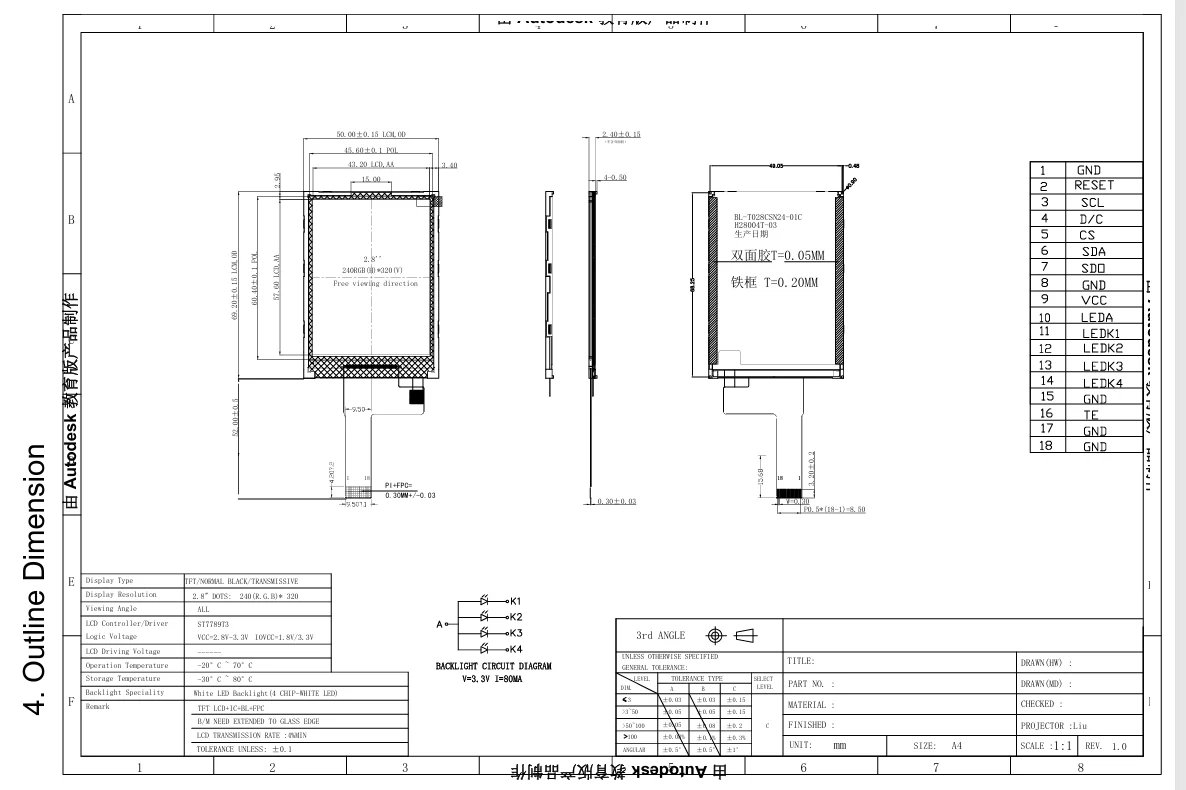

寸法の概要	50.0mm（w）×69.20mm（h）×2.4mm（t）
動作温度	-40°C〜 +85°C
保管温度	-55°C〜 +110°C
光学能力
コントラスト比	1200：1（典型）
応答時間	30ms（典型）
表示角度	80°（水平および垂直、Cr≥10）
色域（CIE 1931）	白：（0.305–0.311x、0.336–0.342y）赤：（0.655–0.661x、0.335–0.341y）緑：（0.259–0.265x、0.597–0.603y）青：（0.131–0.137x、0.134–0.140y）

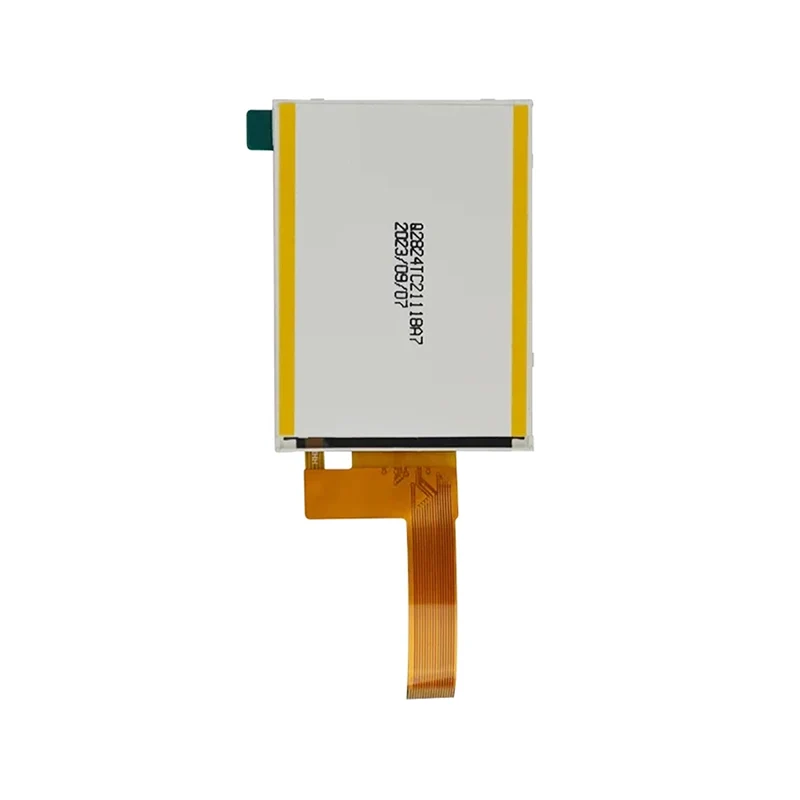

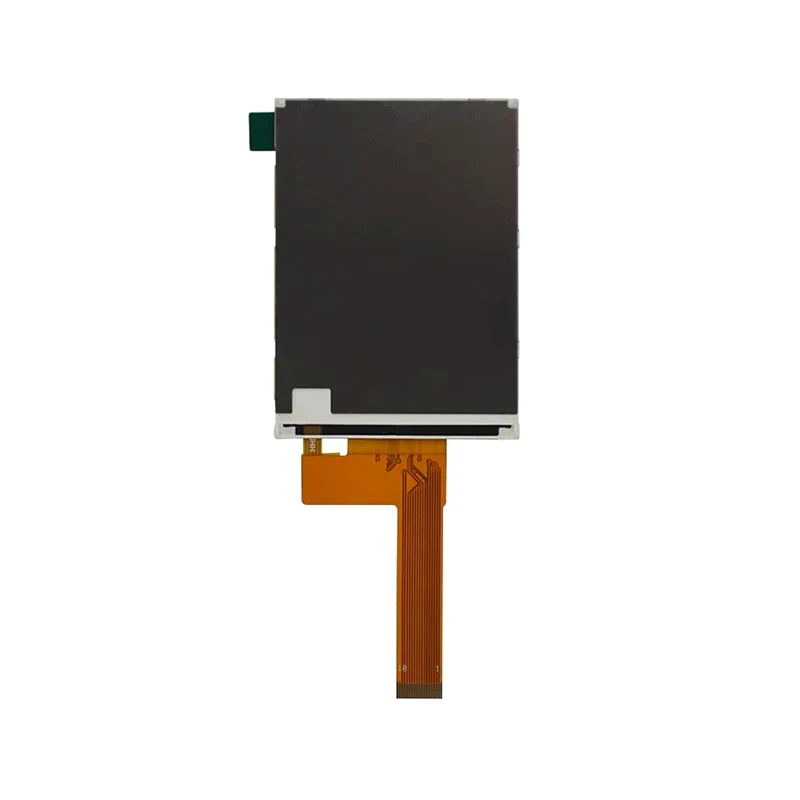

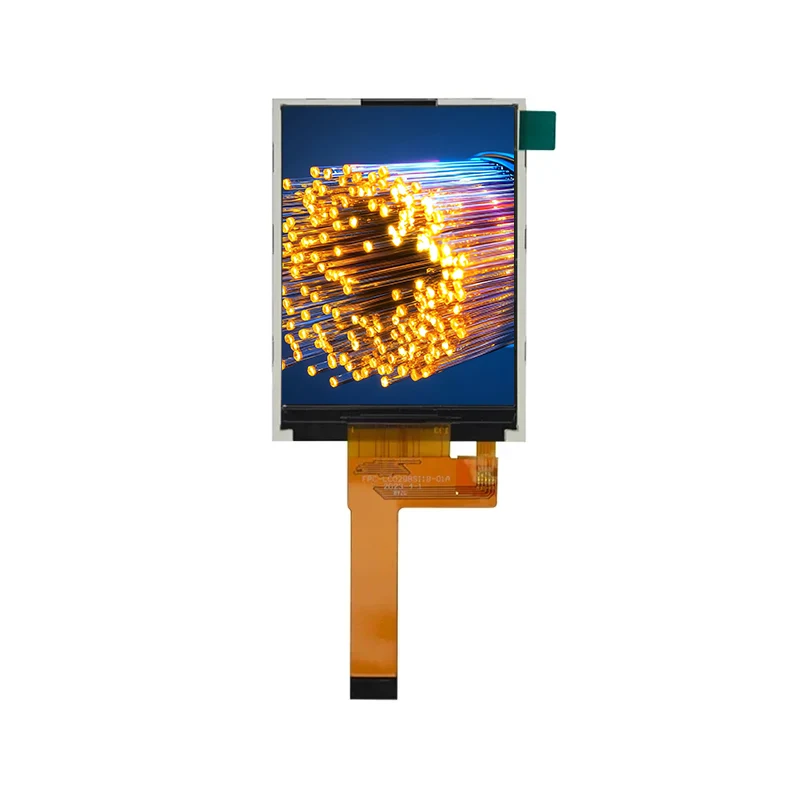

TIANFU 2.8 '通常は黒いIPSTFT LCD画面モジュールの詳細

TIANFU 2.8 'IPS TFT LCD画面モジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	一般的な	5〜8週間
31-100 PC	1週間	FPC	4週間
101-500 PC	1〜2週間	CTP	6週間
501-1000 PC	2〜5週間	b/l	6週間
1001-5000 PC	4〜5週間	ドライバーボード	8週間
5000個以上のPC	5〜7週間	LCDパネル	16週間
