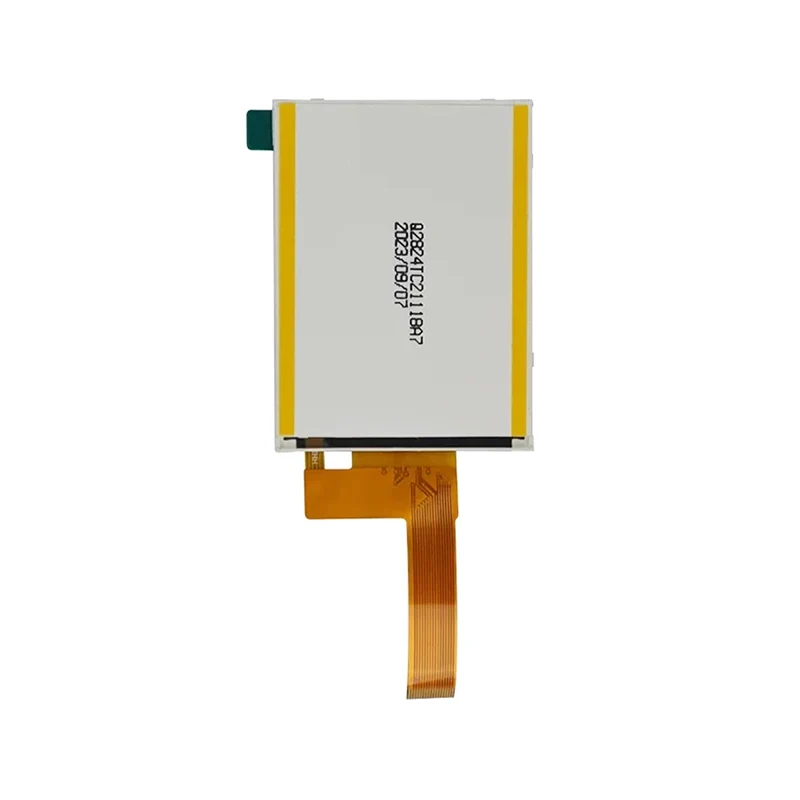

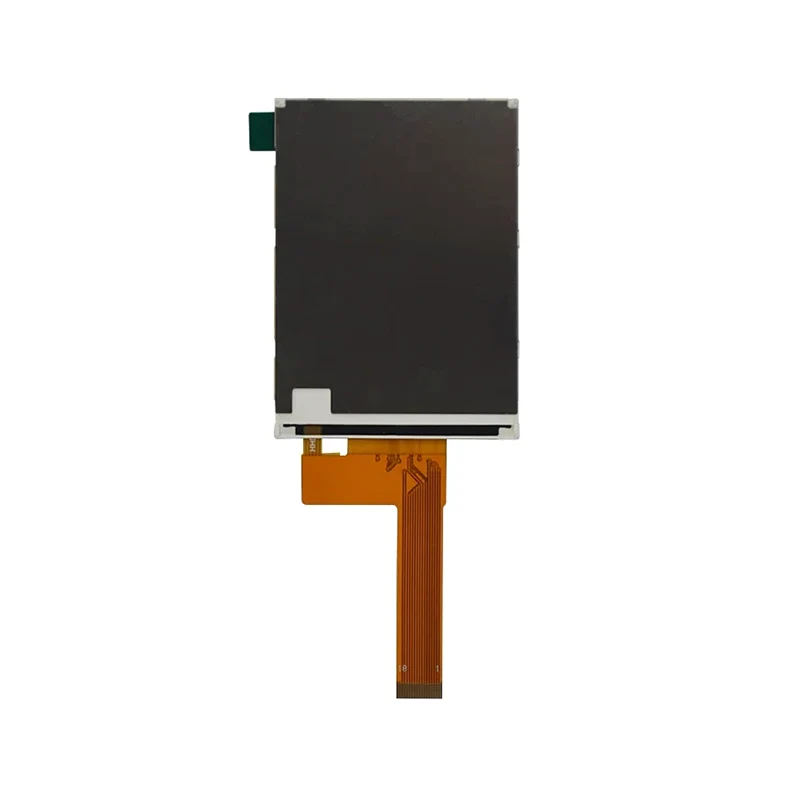

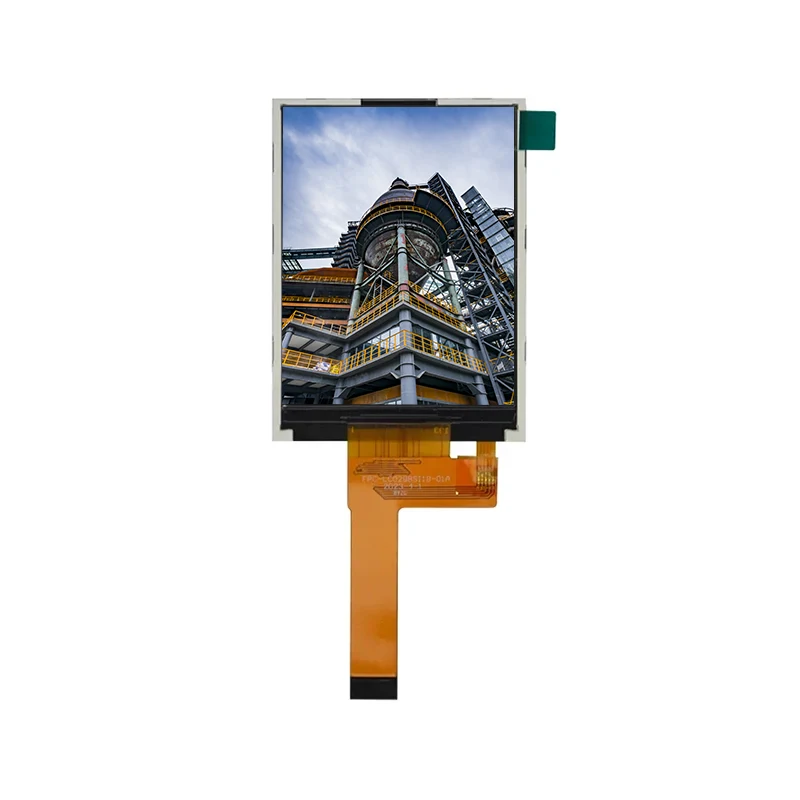

2.8 '8ビット標準TN TFT LCDスクリーンモジュール

TIANFU 2.8 '8ビット標準TN TFT LCDスクリーンモジュール：ST7789Vドライバー、262K色、および500：1のコントラストを備えた、ラグ-20°C〜 +70°C操作（ストレージ：-30°C〜 +80°C）。 SPI/RGB/8ビットの平行インターフェイスをサポートします。 4枚のLEDバックライト（3.2V、80mA、280 cd/m²）、16ms応答、コンパクト50.0×69.20×2.9mmの設計が特徴です。 2.8 '8ビット標準TN TFT LCDスクリーンモジュールは、熱ショック/湿度抵抗を備えた自動車HMI、産業コントロール、屋外IoT用に構築されています。

お問い合わせを送信

製品説明

中国のTianfu TFT LCD Module Factoryをサポートして、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

TIANFU 2.8 '8ビット標準TN TFT LCDスクリーンモジュール在庫機能

1.産業用グレードの耐久性

90％の湿度耐性で-20°Cから +70°Cで動作し、熱衝撃試験（-20°C↔70°C）に耐え、自動車、屋外、および過酷な産業環境の信頼性を確保します。

2.Multi-interfaceの柔軟性

8ビットの平行、SPI、およびシリアルインターフェイスをサポートし、シームレスな統合と開発時間の短縮のために多様なMCUと互換性があります。

3.ハイパフォーマンスディスプレイ

262k色の240×320解像度、500：1コントラスト比、および動的アプリケーションでの鮮明なビジュアルの応答時間16ms。

4.最適化された電力効率

広い電圧入力（2.5〜3.6V）およびエネルギー効率の高い4レッドバックライト（3.2V @80MA、280 CD/m²）は、明るさを損なうことなく消費電力を最小限に抑えます。

TIANFUカスタマイズ2.8 '8ビット標準TN TFT LCD画面モジュール仕様

表示タイプ	2.8 "TFT-LCD（通常は白、透過的）
解決	240×320ピクセル（グラフィックドットマトリックス）
アクティブエリア	43.20mm（w）×57.60mm（h）
ドライバーIC	ST7789V
ロジック電圧（VCC）	2.5–3.6V（typ。3.3V）
入力電圧（will/vih）	低：GND – 0.2×VCC / HIGH：0.8×VCC – VC
バックライト構成	並列の4つの白いLED（80MA 3.2V）
バックライトの明るさ	250〜300 cd/m²（typ。280cd/m²）
寸法の概要	50.0 mm（w）×69.20mm（h）×2.9mm（t）
動作温度	-20°C〜 +70°C（90％RH最大）
保管温度	-30°C〜 +80°C（80％RH最大）
コントラスト比	500：1（典型）
応答時間	16ms（典型）
表示角度	- 水平：±45°（cr≥10） - 垂直（上/下）：50°/20°（cr≥10）
色域（CIE 1931）	白：（0.301x、0.337y）赤：（0.621x、0.332y）緑：（0.294x、0.577y）青：（0.141x、0.157y）
透過率	6.4％（典型）
インターフェイスタイプ	-8ビットMCUパラレル（8080タイミング） -3ライン9ビットシリアル -2-DATA-LANEシリアル -4ライン8ビットシリアル

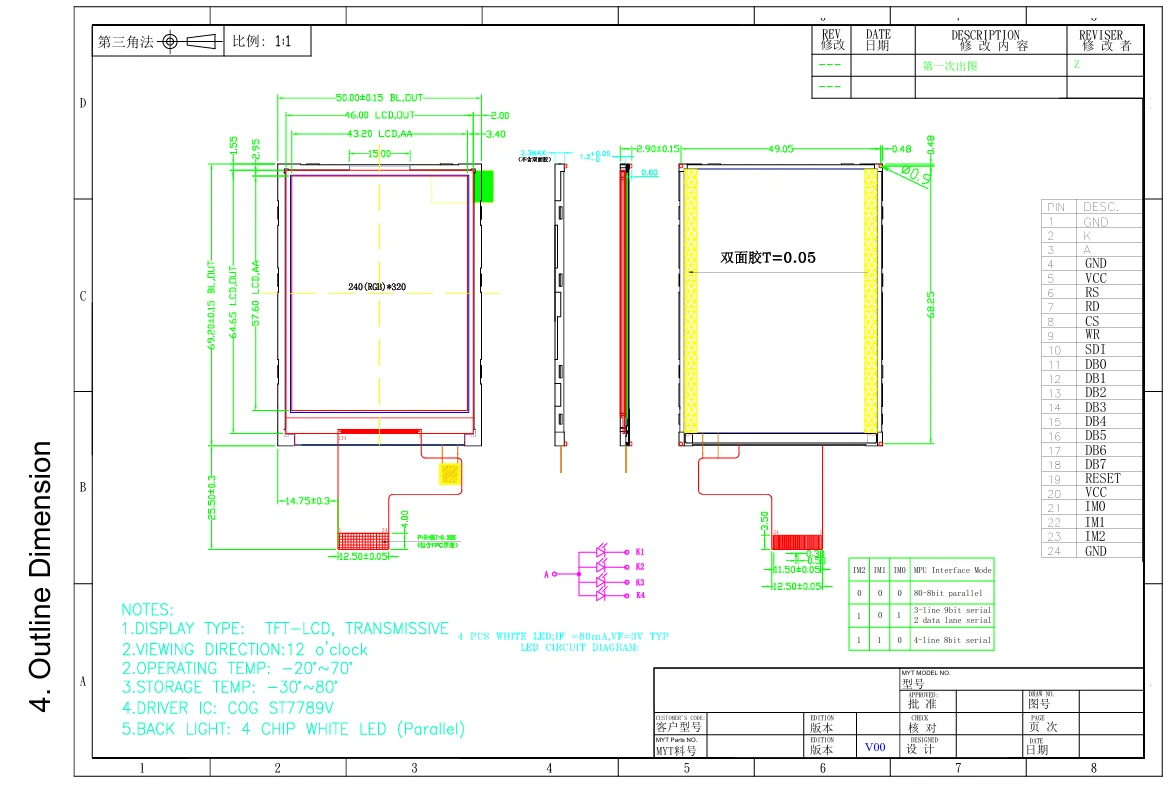

TIANFU 2.8 '8ビット標準TN TFT LCD画面モジュールの詳細

TIANFU標準TN TFT LCD画面モジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	一般的な	5〜8週間
31-100 PC	1週間	FPC	4週間
101-500 PC	1〜2週間	CTP	6週間
501-1000 PC	2〜5週間	b/l	6週間
1001-5000 PC	4〜5週間	ドライバーボード	8週間
5000個以上のPC	5〜7週間	LCDパネル	16週間
