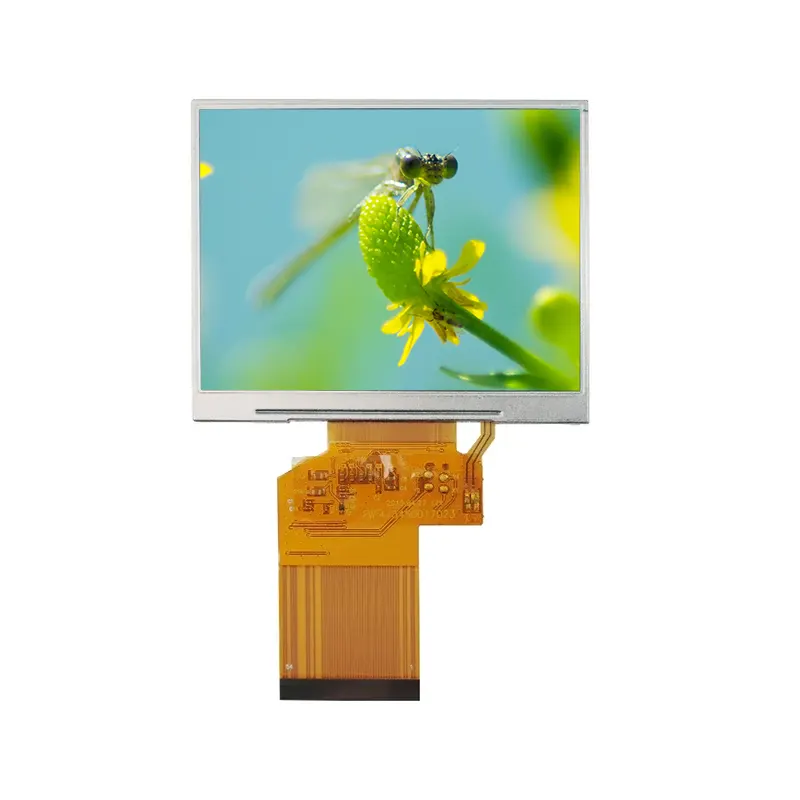

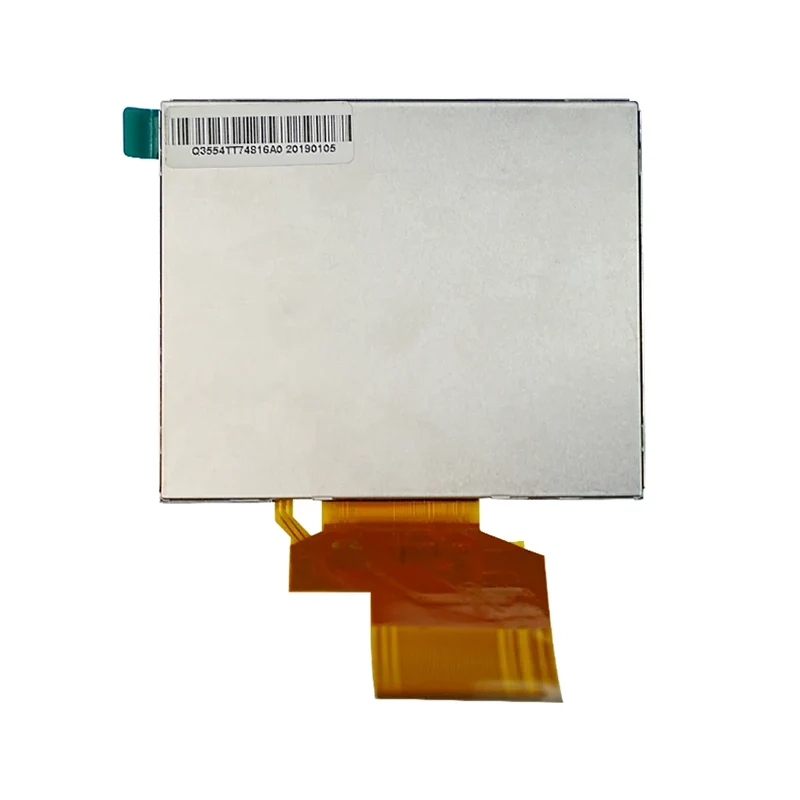

3.5 ' 工業標準 TN TFT LCD スクリーン モジュール

Tianfu は、高品質でコスト効率が高く、カスタマイズ可能なディスプレイを専門とする中国の LCD メーカーで、3.5 フィートの工業規格 TN TFT LCD スクリーン モジュールを提供しています。過酷な環境向けに設計されたこのモジュールは、320×RGB×240解像度、1670万色、HX8238DドライバICを備え、産業システムへのシームレスな統合を実現する多用途インターフェイス(24ビットRGB、シリアルRGB、CCIR601/656)をサポートしています。主な仕様には、産業グレードの温度適応性 (-20°C ～ +70°C 動作時、-30°C ～ +80°C 保管)、6 LED バックライト、350:1 コントラスト比、コンパクトな寸法 (76.90×63.9×3.26 mm) が含まれます。

仕様

Tianfu 3.5 フィート TFT LCD スクリーンモジュールの詳細

3.5 フィート工業規格 TN TFT LCD スクリーン モジュールは、ヒューマン マシン インターフェイス (HMI)、ステータス表示メーター、ポータブル デバイスの画面、またはマルチメディア再生端末のいずれで使用しても、鮮明で安定した信頼性の高い表示ソリューションを提供します。

1. 産業用制御およびオートメーション

· PLC コントロール パネルとヒューマン マシン インターフェイス (HMI)

· ハンドヘルド試験機器 (マルチメータ、オシロスコープ)

・産業用ロボット/自動化操作盤

・リモコンユニット（クレーン、建設機械）

· 携帯型データ収集および検査端末

2. スマートホームとモノのインターネット (IoT)

· スマートホームコントロールパネル/中央制御画面

· スマートウォールスイッチ

· 家庭用電化製品コントロール パネル (エアコン、洗濯機、スマート冷蔵庫ドア/製氷機、食器洗い機、オーブン、スチーム オーブン、フロントロード洗濯/乾燥コンボ、スマート エアコン/外気システム コントロール、スマート給湯器)

3. 家庭用電化製品および業務用機器

・ポータブルゲーム機、デジタルフォトフレーム、ポータブルDVDプレーヤー、Bluetoothスピーカー/ラジオ表示画面、POS端末、発注端末、勤怠管理機、電子辞書、幼児教育機器/学習機器、電子キーボード、業務用ハンディターミナル（発注端末、バーコードスキャナ）

200 を超えるクライアントが当社を選び続けるのはなぜですか?

主な利点

• 高い互換性を実現するマルチインターフェース設計

パラレル RGB、シリアル RGB、CCIR656/601 を同時にサポートし、さまざまなメイン制御方式に柔軟に適応でき、お客様のハードウェア調整コストを削減します。

• 産業グレードの環境適応性

-10°C ～ +60°C の動作温度範囲を誇り、高低温保管、温度サイクル、振動、ESD などの複数の信頼性テストに合格しているため、過酷な環境に適しています。

• 最適化された光学およびタッチエクスペリエンス

ニュートンリング耐性のあるマットフィルムを採用し、干渉縞を排除し、スムーズなタッチ操作を実現。表面硬度は 3H 以上で耐傷性があり、高頻度の動作シナリオに最適です。

• 精密な機械構造と簡単な組み立て設計

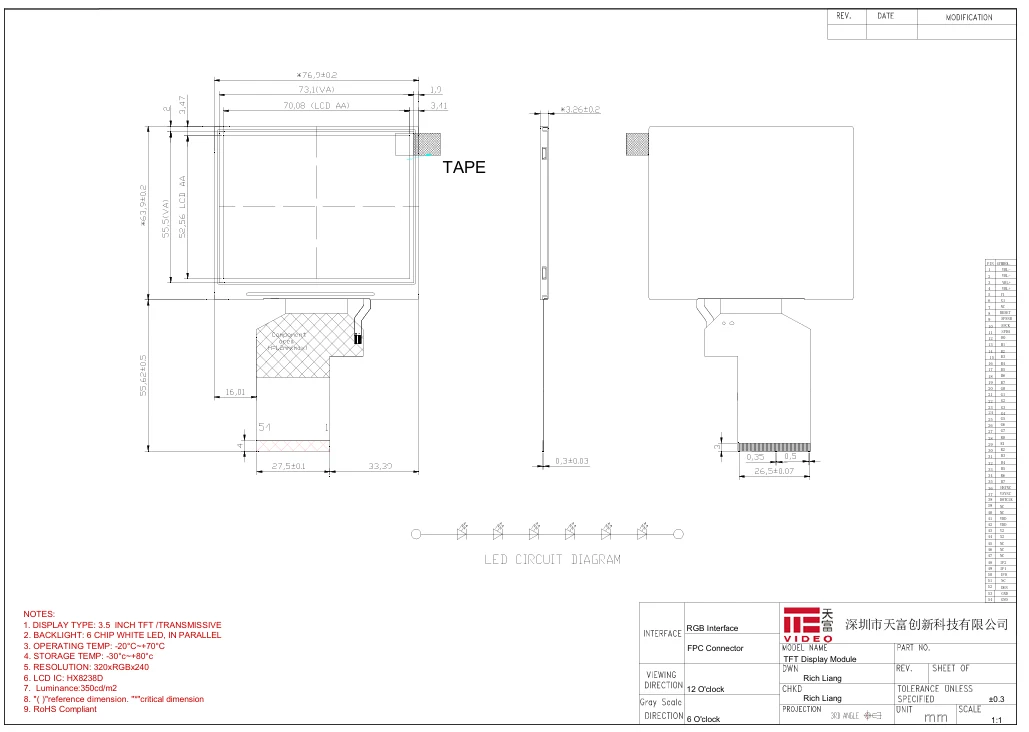

AA、OD、VA、ゴムフレームなどの主要な寸法の複数のセットを提供し、顧客の構造穴の開口と積層設計を容易にし、組み立ての難易度を下げます。

• 幅広い電圧供給と低消費電力

2.6V～3.6Vの広い電圧入力範囲を備え、電源変動に対する感度が低く、バッテリ駆動または産業用電源環境に適しています。

16 年間の専門的な経験を持つ信頼できる LCD パートナー ---Tianfu

複数のサプライヤーを比較する際に、パラメーターや価格を超えて、液晶ディスプレイ業界で 16 年以上の専門的な経験を持つ中小規模メーカーとしての当社独自の価値を伝えたいと考えています。当社を選択するということは、単なるディスプレイ モジュール以上のものを手に入れることを意味し、安定性、信頼性、応答性の高い長期的なパートナーを獲得することになります。

✅ 当社は当社の製品を熟知していますが、さらに重要なことに、お客様のニーズを理解しています

· 実証済みの製造プロセス: 16 年間蓄積された経験により、HX8238D などの古典的なドライバー IC のアプリケーションを徹底的に習得しました。 COG ボンディングや ITO フィルムのラミネートからエージング テストや全数検査に至るまで、当社は成熟した安定した生産ワークフローを確立し、お客様が受け取るすべてのモジュールが一貫したパフォーマンス、信頼性、耐久性を確実に提供できるようにします。

· 問題点を絞った設計: モジュールのマルチインターフェイス互換性 (RGB/CCIR) と産業グレードの幅広い温度耐性は、広範な顧客からのフィードバックに基づいた設計の最適化の結果です。私たちは、小規模および中規模のバッチの顧客が、複数のプロジェクトの多様な要件を満たすために「多用途」で堅牢なディスプレイを必要としていると理解しています。

✅ 適度な規模は、より高い集中力と柔軟性を意味します

· 迅速な対応とコミュニケーション: 大企業にありがちな面倒な手順はありません。お客様の技術的なお問い合わせ、仕様の確認、変更リクエストは、経験豊富なエンジニアまたはプロジェクト マネージャーが直接対応し、応答時間は数日ではなく時間単位で測定されます。

· 柔軟なカスタマイズ サポート: FPC の長さ、インターフェイスのピン配置、バックライトの輝度の調整、または特定のファームウェア初期化コードの小バッチ適応が必要な場合でも、当社は迅速なエンジニアリング対応が可能です。 500 ユニットの注文は、キー アカウントと同じ優先度で扱われます。

· 重点重視の価値: 当社は中小型の TFT およびタッチ スクリーンの製造に特化しており、このコア事業を中心にすべてのプロセス改善と品質管理措置を行っています。あなたが得るものは、焦点を絞った専門分野に特化したチームの成果です。

✅ 私たちは評判を重視し、管理された品質と安定した供給を保証します

· フルサイクルの社内管理: 材料の調達、SMT の配置からモジュールの組み立て、テストに至るまで、すべての重要なプロセスが自社の施設で完了します。これにより、完全な品質のトレーサビリティと管理が保証され、アウトソーシングによって引き起こされる品質変動のリスクが排除されます。

· 長期供給コミットメント: 当社は、お客様のプロジェクトにおける製品ライフサイクルの重要性を十分に認識しています。 HX8238D などのクラシック コンポーネントについては、安全な在庫システムを確立し、保証された継続供給を提供することで、お客様の長期的な生産ニーズを安心してサポートします。

· 透明性のある協力: 詳細なデータシート、テストレポート、さらにはプロセスの紹介も喜んで提供します。私たちは、お客様が十分な情報に基づいて購入を決定する場合にのみ、長期的なパートナーシップを構築できると信じています。

✅ 包括的なプリセールスおよびアフターセールスサポート

· すぐに使える開発サポート: 各モジュールには、明確なインターフェイス定義、検証済みのドライバー コード (一般的な MCU プラットフォームと互換性がある)、および回路図リファレンスが付属しており、エンジニアのデバッグ時間を大幅に短縮します。

・生産導入支援：初めて当社モジュールをご利用いただく場合には、はんだ付けや組立上の注意点、簡単な機能テストなどのガイドラインをご提供し、スムーズな量産化をサポートいたします。

・信頼できる品質保証：すべてのモジュールは出荷前に100％の電気テストとサンプリング信頼性検査を受けており、12か月の品質保証が付いています。

要約すると、当社を選択するということは、以下を提供する信頼できるパートナーを選択することを意味します。

16年間の業界経験により磨き上げられた製品 + 中小企業ならではのカスタマイズニーズへの機敏な対応 + 自社ブランドを守るかのような徹底した品質管理。

当社は市場最大のサプライヤーではないかもしれませんが、お客様を最も理解し、最大の安心感を提供するサプライヤーであることに全力で取り組んでいます。

よくある質問

Q1: この画面はタッチ機能をサポートしていますか?

はい、このモジュールには、シングルポイントタッチをサポートする抵抗膜式タッチスクリーン (ITO フィルム) が統合されています。標準の 4 線式抵抗インターフェースを備えており、外部タッチ制御チップまたは ADC を内蔵した MCU が必要です。

Q2: 静電容量式タッチを備えたバージョンを提供できますか?

現在の標準バージョンには抵抗膜タッチが搭載されています。静電容量式タッチ（多点タッチ対応）についてはカスタマイズ対応となりますので、お問い合わせください。

Q3: CCIR656 と CCIR601 のインターフェースの違いは何ですか?どうやって選べばいいのでしょうか？

CCIR656 は埋め込み同期信号形式 (デジタル ビデオ ストリームに一般的に使用される) であり、CCIR601 は別個の同期信号形式です。プロセッサが標準 ITU-R BT.656/BT.601 ビデオ信号を出力する場合 (特定のマルチメディア プロセッサなど)、直接接続が可能です。不明な場合は、メインの制御モデルを提供してください。選択をお手伝いします。

Q4: -10°C ～ +60°C の動作温度範囲をさらに広範囲に拡張できますか?

標準品はこの温度範囲となっております。 -30℃～+80℃といった工業用の幅広い温度要件については、通常、液晶材料や製造プロセスの調整を含むカスタマイズについてもご相談いただけます。

Q5: 適合するドライバー ボードまたはアダプター ボードは入手可能ですか?

回路設計を簡素化するために、RGB アダプター ボードとタッチ アダプター ボード (タッチ IC を含む) を提供できます。詳細については、当社の営業チームにお問い合わせください。

生産および使用関連

Q6: モジュールの ESD 保護レベルは何ですか?

このモジュールは±8kV (空中放電) / ±4kV (接触放電) の ESD テストに合格しており、一般的な産業環境の要件を満たしています。製品の筐体を設計する際には、適切な接地および絶縁対策を講じることをお勧めします。

Q7: 15ms の応答時間ではモーションブラーが発生しますか?

15ms は一般的なグレーからグレーへの応答時間であり、産業用制御、計装、対話型インターフェイスなどのほとんどのシナリオには十分です。高速ビデオ再生 (例: 30fps 以上) の場合は、実際の動画パフォーマンスを評価することをお勧めします。

Q8: モジュールのバックライトはどのように接続されていますか?

モジュール自体にはバックライト ドライバー回路は含まれていませんが、LED バックライト ピン (通常は +3.3V および GND) が提供されます。外部に定電流源やバックライト駆動回路を接続する必要があります。電流はバックライト LED の直並列構成によって異なります (通常値: 約 60 ～ 100mA)。
