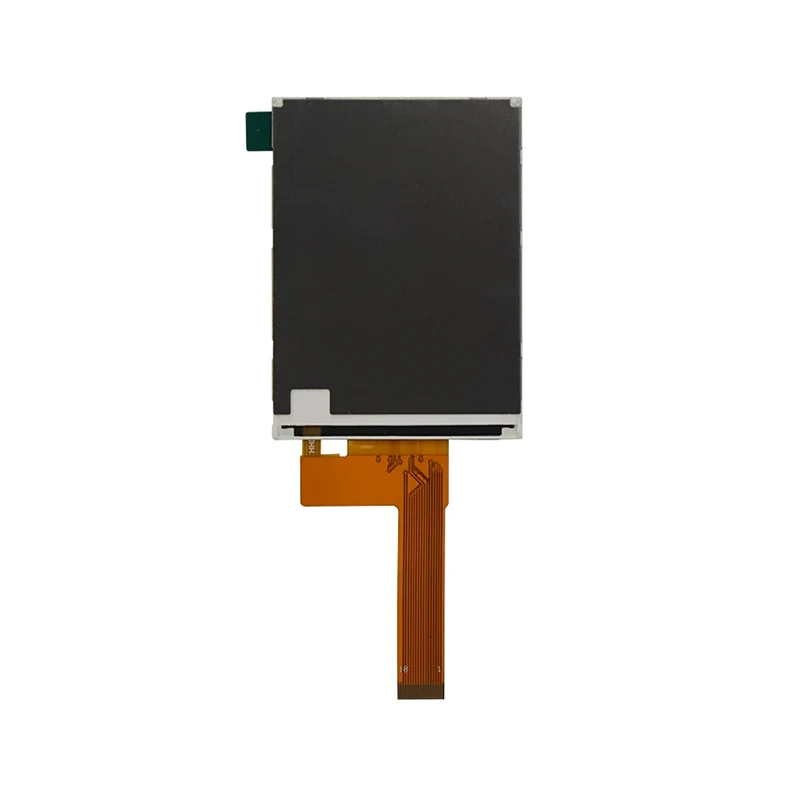

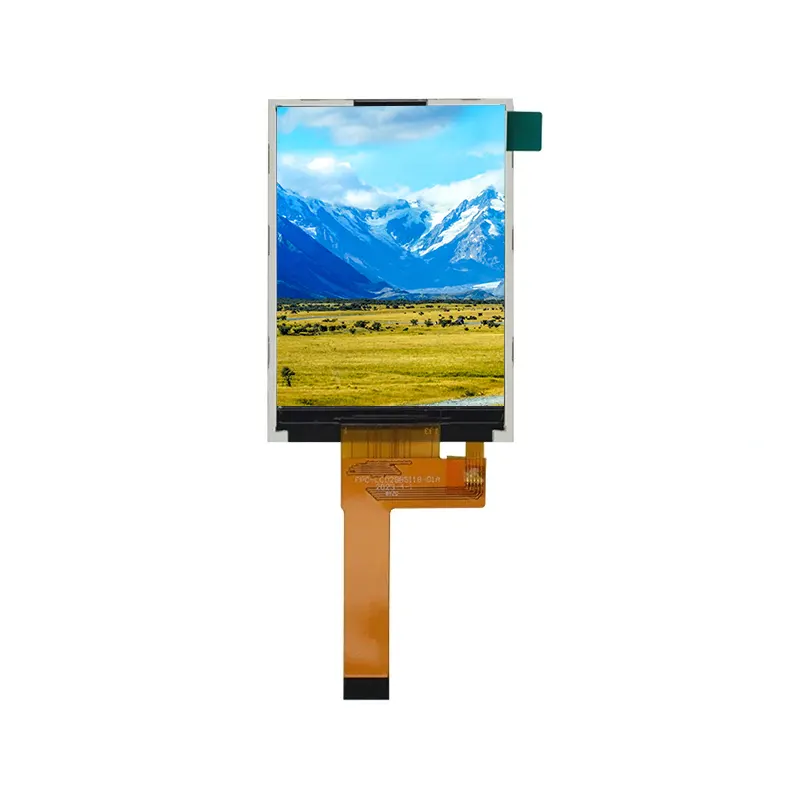

2.7 インチ グラフィック標準 TN TFT LCD スクリーン モジュール

2.7 インチ グラフィック標準 TN TFT LCD スクリーン モジュールは、主に産業用およびスマート ホーム LCD で使用されます。のような：

1.産業用ハンディターミナル

産業用ハンドヘルド: PDA/バーコード スキャナ用のカスタム LCD

耐久性のある LCD |工業用検出器およびデータ端末に最適

在庫スキャナーおよびポータブル プリンター用の高度な LCD

高品質ディスプレイ – 産業用ハンドヘルドデバイス用に構築

2.スマートホーム

スマート ホーム コントロール パネル |カスタムの高度な LCD ソリューション

コーヒーメーカー、ロボット掃除機、オーブン用の耐久性のある LCD

スマート ホーム ディスプレイ – 高品質でカスタム フィット

詳細

Tianfu カスタマイズされた 2.7 ' グラフィック標準 TN TFT LCD スクリーン モジュールの仕様

Tianfu の現実世界のアプリケーション エクスペリエンス: モバイル データ端末メーカーの視点

「新世代の産業用 PDA を開発する際、この 2.7 インチ グラフィック標準 TN TFT LCD スクリーン モジュールが私たちの究極の選択となりました。その高輝度バックライト (500 cd/m² バージョンをカスタマイズしました) とアンチグレア処理により、屋外の強い光の下で画面コンテンツの認識が難しいという問題点が完全に解決されました。」

「960×240のワイドスクリーン比率は、モバイルデータ端末のインタラクションロジックとの親和性が高い。横方向のスペースはバーコードや運送状番号を完全に表示するのに十分である一方、縦方向のレイアウトは『情報表示エリア+下部固定ボタン』という古典的なUIデザインに完全に適合し、コンパクトなスペース内で効率的な操作を可能にする。」

「SPI インターフェイスの低消費電力機能は、端末のバッテリ寿命を直接的に改善します。モジュールのロジック消費電力はわずか 8mA で、自社開発のバックライト グレーディング制御戦略と組み合わせることで、デバイスの全体的なバッテリ寿命は、連続スキャン操作シナリオで約 18% 延長されました。」

「モジュールの幅広い温度安定性 (-20°C ～ +70°C) と機械的信頼性は、高低温サイクルや 1.2 メートルの落下テストなどの厳しいテストに合格し、産業環境における耐久性要件を完全に満たしています。」

対象を絞った最適化とサポート

当社は、そのようなアプリケーション向けに強化されたソリューションを提供します。

独自の機能: 強化されたバックライト ドライバー (PWM 調光/クイック ウェイクアップをサポート)、グローブ タッチ、干渉防止設計、および省エネ モード キット。

業界のカスタマイズ: 特急物流、コールド チェーン倉庫、屋外検査などのシナリオに最適化されたカスタマイズ バージョンが利用可能です。

迅速なサポート: 主流のスキャン エンジン、生産ライン テスト ツールと互換性のあるリファレンス デザイン、および長期供給保証を提供します。

お客様の声

「過去 18 か月にわたり、当社の 3 つの端末製品でこのモジュールを累計 35,000 ユニット以上使用してきました。私たちが最も満足しているのは、優れたバッチの一貫性と非常に迅速なテクニカル サポートの応答です。これにより、大規模な生産と販売後のメンテナンスに確実な保証が提供されます。天府は信頼できるカスタマイズされた LCD 工場であり、私たちは常に彼らを信頼しています。」

Tianfu 2.7 ' TFT LCD スクリーン モジュール アプリケーション

天府のリーディングタイム

よくある質問

Q1: SPI インターフェイスと RGB インターフェイスのどちらを選択すればよいですか?

A: 2 つのインターフェイスは、さまざまなアプリケーション要件を満たしています。

SPI インターフェイスは、少数のピン (通常は 3 ～ 4 本のデータ ライン) を備えており、MCU ピン リソースが限られており、静止画像の表示やデータのゆっくりとした更新など、リフレッシュ レートの要件が低いシナリオに最適です。

RGB インターフェイスにより、より高いリフレッシュ レートでの並列データ送信が可能になり、動的なコンテンツ、ビデオ、または急速に変化するグラフィックスの表示に適していますが、より多くのピン リソースが必要になります。

Q2: バックライトには 8.7 ～ 10.2V という比較的高い電圧が必要なのはなぜですか?

A: このモジュールは、複数の LED が並列接続されたバックライト設計を採用しています。比較的高い電圧要件は通常、バックライトが直列に接続された複数の LED で構成されており、均一で十分な明るさ​​を提供できることを意味します。実際の使用には専用のバックライト駆動回路が必要です。 3.3Vロジック電源には直接接続できません。

Q3: モジュールの動作温度範囲は産業用途の要件を満たしていますか?

A: はい。 -20°C ～ +70°C の動作温度範囲は、ほとんどの産業環境の要件をカバーします。より過酷な環境 (屋外の極寒または高温の作業場など) では、-40 °C ～ +85 °C の特別な要件を満たす幅広い温度バージョン (カスタマイズが必要) を提供できます。

Q4: モジュールの動作温度範囲は産業用途の要件を満たしていますか?

A: はい。 -20°C ～ +70°C の動作温度範囲は、ほとんどの産業環境の要件をカバーします。より過酷な環境 (屋外の極寒または高温の作業場など) では、-40 °C ～ +85 °C の特別な要件を満たす幅広い温度バージョン (カスタマイズが必要) を提供できます。

Q5: この表示画面を駆動するにはどうすればよいですか?どのような周辺回路が必要ですか?

A: 基本システムには次のものが必要です。

3.3Vロジック電源(精度±5%)

8～10Vバックライト駆動回路（定電流15～25mA）

MCU またはディスプレイ コントローラー (SPI または RGB インターフェイスをサポート)

オプション: タッチ スクリーン コントローラー (タッチ対応バージョンの場合)

完全なリファレンス設計回路図とドライバーのサンプル コード (STM32、ESP32、Arduino などのプラットフォームをサポート) を提供します。

Q6: この表示画面ではどのようなカスタマイズがサポートされていますか?

A: 当社は、次のような主なカスタマイズ オプションを備えた、業界をリードするモジュラー カスタマイズ サービスを提供しています。

インターフェイスとピンのカスタマイズ

PCB レイアウトに合わせて FPC コネクタの位置とピンの順序を調整します

メイン制御チップに合わせて SPI インターフェイス コマンド セットをカスタマイズ

タッチスクリーンまたは周囲光センサー用の I2C インターフェースを追加

光学性能調整

異なる視野角の液晶材料を交換 (IPS/FFS/TN)

バックライトの明るさを調整します (オプションの範囲: 150 ～ 800 cd/m²)

偏光子の角度を変更 (0°/90°/180°/270°)

アンチグレアや指紋防止などの表面処理を追加する

機械構造の適応

モジュール全体の厚さを調整します（最小厚さは最大1.8mm）

FPCの長さとケーブルの取り出し方向を変更する

取り付け穴の位置を追加または減らす

特定のシール要件に合わせてフレーム設計を適応させる

特殊な環境適応力

ワイド温度バージョン (-40°C ～ +85°C)

屋外での視認性を高める高輝度バージョン

耐振動強化設計
