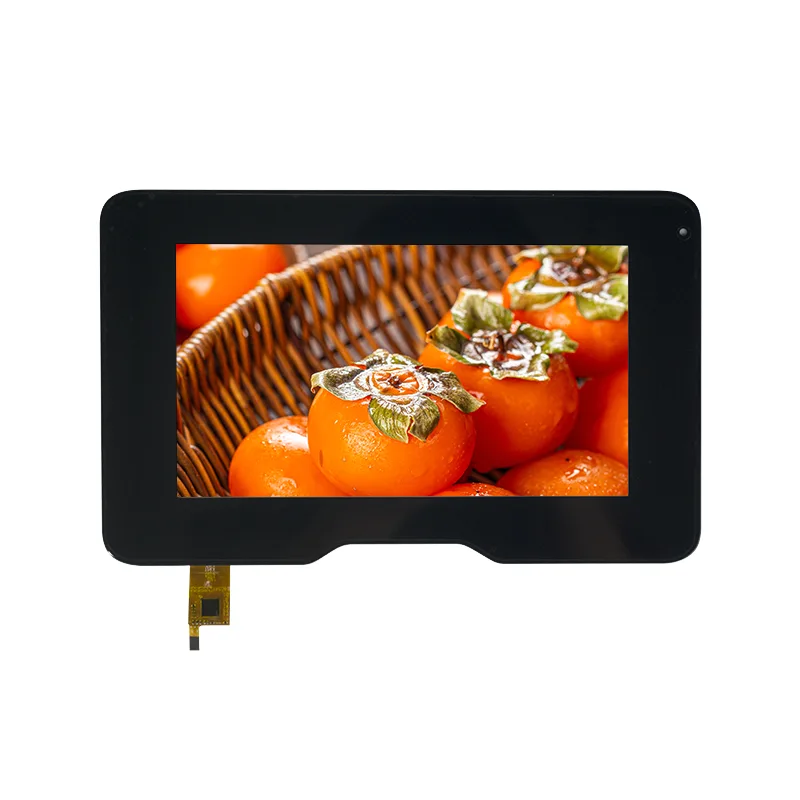

7.0 フィート TFT IPS PCAP タッチスクリーンモジュール

当社の 7.0 フィート TFT IPS PCAP タッチスクリーンモジュールは、耐久性と精度を兼ね備えています。接着剤不要の電解銅製FPCを採用し、安定した応答性を実現します。光透過率90%以上、ヘイズ3%未満(JIS K7105規格準拠)で、クリアでシャープな視界を確保します。

お問い合わせを送信

製品説明

7.0 ' TFT IPS PCAP タッチスクリーンモジュールは、-20°C ～ +70°C の動作環境および -30°C ～ +80°C の保管環境で安定して動作し、24 時間の信頼性テスト (高温/低温、湿度、熱) に合格しています。 100万回のタップと10万回のスワイプ（250g）に耐え、軽微な傷があっても正常な機能を維持できるため、長期使用に最適です。

応用

1. 家庭用電化製品および個人用機器

7.0 インチ TFT IPS PCAP タッチスクリーンモジュールは、その可搬性と適度な表示領域のおかげで、消費者向け製品で重要な位置を占めています。

タブレット: 初期のエントリーレベルまたは教育用タブレット。片手での使用や基本的なエンターテイメントのニーズに適しています。

ポータブルモニター/拡張スクリーン: 携帯電話、ラップトップ、またはゲーム機の補助スクリーンとして機能し、モバイルオフィスでの作業、マルチタスク、またはゲーム画面の拡張に最適です。

デジタルフォトフレーム: 7.0 インチ TFT IPS PCAP タッチスクリーンモジュールは、家庭やオフィスで写真を表示するのに最適で、ループ再生や一部のタッチまたはリモートコントロールをサポートします。

ゲームコンソール/ハンドヘルドスクリーン: 一部のハンドヘルドゲームコンソールまたはゲームコントローラには、ローカルゲームまたは補助ディスプレイ用に 7.0 インチ TFT IPS PCAP タッチスクリーンモジュールが統合されています。

2. 産業用制御とオートメーション

産業用シナリオでは、高い安定性、耐久性、使いやすさが必要です。 7.0 ' TFT IPS PCAP タッチスクリーンモジュールは、HMI (ヒューマンマシンインターフェイス) によく選ばれます。

産業用HMI盤：PLC（プログラマブルロジックコントローラー）、インバーター、ロボットなどの制御端末。デバイスのステータス、パラメータ設定 (温度や速度など)、およびアラーム情報が表示されます。 7 インチサイズなので、フィールドエンジニアにとって便利です。

計測器ディスプレイ: マルチメーター、環境モニター (温度、湿度、ガス検出)、電力試験装置などのデバイスの場合、7 インチ LCD にデータチャート (波形やトレンドグラフなど) とテキストプロンプトが明確に表示されます。

スマート生産ライン端末: 生産ラインのワークステーション操作画面は、プロセスのガイダンス、品質検査のフィードバック、および材料のトレーサビリティ情報に使用されます。

3. ヘルスケア機器

医療シナリオでは、明確な情報と携帯性のバランスが必要です。 7 インチ LCD は、小型医療機器によく使用されます。

ポータブルモニター: 緊急時または移動医療環境で使用されるポータブル ECG/血圧モニター。 7.0 ' TFT IPS PCAP タッチスクリーンモジュールの主要なインジケーター (心拍数、血中酸素レベル、波形など) をリアルタイムで表示します。モバイル看護デバイス (PDA): 看護師が使用する携帯型デバイス。 7.0 インチ TFT IPS PCAP タッチスクリーンモジュールにより、患者の医療記録、投薬情報の表示、またはバーコードのスキャンが可能になり、使いやすさが保証されます。

家庭用医療機器: ハイエンドの血圧計、血糖値計、体脂肪計など。

仕様

モジュールの種類	7インチ静電容量式タッチパネル（ガラスカバーレンズ＋ガラスセンサー）
機械的寸法	97.00 × 160.77 × 1.10 mm (センサー外形、公差: ±0.20 mm)
アクティブエリア	88.32×154.65mm（公差：±0.20mm）
構造	FPC：無接着剤電解銅（0.1±0.05mm）センサー：ガラス（1.1±0.07mm）
光学特性	光透過率：≧90％（JIS K7105）ヘイズ: <3% (JIS K7105)
動作温度	-20°C ～ +70°C、相対湿度 70% 以下
保管温度	-30°C ～ +80°C、≤80% RH
信頼性試験	• 高温保管: 60°C、24 時間 • 低温保管: -20°C、24 時間 (結露なきこと) • 湿熱: 60°C/90% RH、24 時間 (結露なきこと) • 高温動作: 70°C、24 時間 • 低温動作時: -20°C、24 時間 (結露なきこと)
寿命試験	・ドットテスト：250g×100万サイクル • スライドテスト: 250g × 100k サイクル (機能OK、軽微な傷は許容範囲)

詳細

天府のリーディングタイム

標準品		カスタマイズされた製品
注文数量	納期	カスタマイズタイプ	納期
1-30個	すぐに	一般的な	5～8週間
31-100個	1週間	FPC	4週間
101-500個	1～2週間	CTP	6週間
501-1000個	2～5週間	B/L	6週間
1001-5000個	4～5週間	ドライバーボード	8週間
5000個以上	5～7週間	液晶パネル	16週間

品質検査

Tianfu の TFT 静電容量式タッチスクリーンモジュールは、生産のあらゆる段階にわたる厳格な品質管理により、航空宇宙産業に最適です。当社は ISO 9001 認証を受けた管理システムの厳格な品質基準を遵守しています。

品質の確かな基盤を確保するために、当社はすべての原材料を一流ブランドから調達しています。生産の各段階で、すべての LCD はお客様に納品される前に 3 つのステップを通じて 100% テストを受けます。最も重要なことは、当社は出荷前に他のどのメーカーよりも徹底的かつ正確なバーンインテストを実施し、航空宇宙用途における信頼性をさらに実証していることです。
