14 インチ工業用ワイド温度 PCAP タッチスクリーンモジュール

当社のタッチパネルは、スリムなデザイン、耐久性、高い適応性を備えており、要求の厳しい用途に最適です。広い表示領域 (310.30×175.00mm) を備え、鮮明で鮮明な表示を保証します。

お問い合わせを送信

製品説明

64gの鋼球による衝撃3回（50cm落下）に耐える優れた機械的強度、硬度≧6H、長さ反り≦0.1%、FPC剥離強度≧500gf/cmを誇ります。動作温度は-10℃～+60℃、保管温度は-20℃～+70℃の範囲で安定して動作します。

応用

1. 産業用制御および自動化機器

産業シナリオでは、14 インチ LCD はヒューマンマシンインターフェイス (HMI) としてよく使用されます。

産業用コンピュータ/PLCパネル：機器キャビネットに設置され、動作状態やパラメータ設定（温度、速度など）を表示し、タッチ操作に対応します。

機器とメーター: 試験装置や分析機器のディスプレイにはグラフやデータを明確に表示する必要があり、14 インチの画面では小さな画面よりも詳細が見やすくなります。

環境適応性: 工業用グレードの 14 インチ LCD は通常、防塵性、耐傷性があり、動作温度範囲が広い (-20°C ～ 70°C) ため、工場の現場に適しています。

2. 医療機器

医療用途では、高い表示精度と携帯性が求められます。 14 インチ LCD は一般的に次の用途に使用されます。

ポータブルモニター: 患者の心拍数、血圧、血中酸素濃度などのリアルタイムデータを表示します。医療従事者が携帯して閲覧するのに便利なサイズです。

小型診断装置: 携帯型超音波装置や心電図など。 14 インチの画面に画像や波形が鮮明に表示されます。

3. 教育訓練端末

電子ホワイトボード/教育用タブレット: ポータブル 14 インチモデルは教室やトレーニングルームで使用でき、タッチスクリーンによる書き込みやコースウェアのプレゼンテーションをサポートします。

生徒用デバイス: 一部の学校には、生徒が持ち運ぶのに最適な、教材とインタラクティブソフトウェアが組み込まれた 14 インチの学習用タブレットが備え付けられています。

4.小売端末およびセルフサービス端末

POS/キャッシュレジスター: 14 インチのタッチスクリーンはレジ係インターフェイスとして機能し、注文および支払い情報を表示します。

セルフサービスキオスク: ショッピングモールや駅にあるセルフサービスターミナル。 14 インチの画面により、ユーザーは簡単に情報を検索したり、領収書を印刷したりできます。

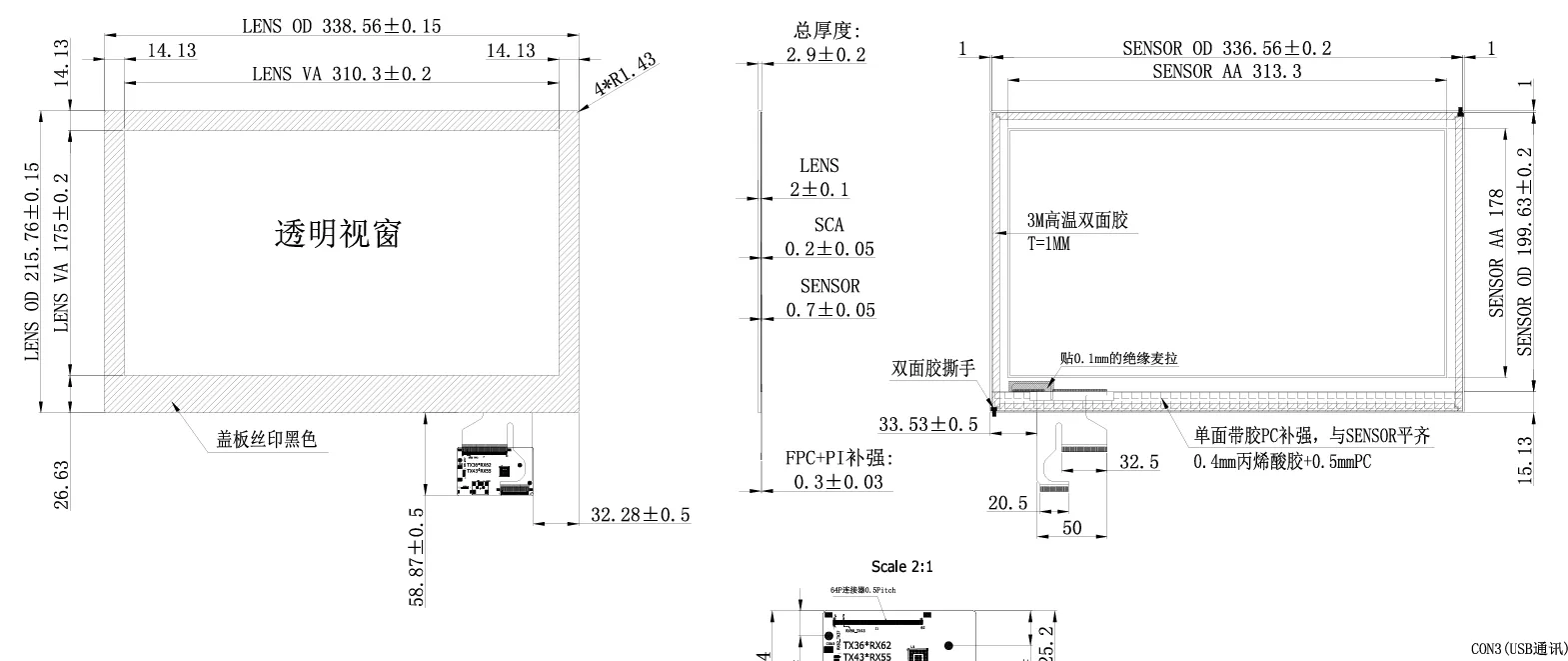

仕様

全体寸法 (L×W×T)	338.56mm×215.76mm×2.90mm
TPセンサー寸法（L×W×T）	336.56mm×119.63mm×0.70mm
表示可能領域 (長さ×幅)	310.30mm × 175.00mm
機械的特性
ボールドロップテスト	64gの鋼球を高さ50cmから落下（3回衝撃）
硬度	≧6H（JIS K-5400）
反り	≤長さ × 0.1%
FPC剥離強度	≧500gf/cm (ASTM D903/D3807)
環境仕様
動作条件	-10℃～+60℃/45%～85%RH
保管状態	-20℃～+70℃/45%～85%RH

詳細

天府のリーディングタイム

標準品		カスタマイズされた製品
注文数量	納期	カスタマイズタイプ	納期
1-30個	すぐに	B/L & FPC & TP	5週間以内
31-100個	1週間	B/L & FPC & TP	5週間以内
101-500個	2週間以内	B/L & FPC & TP	5週間以内
501-1000個	3週間以内	B/L & FPC & TP	5週間以内
1001-5000個	3週間以内	BL＆FPC＆TP	6週間以内
5000個以上	4週間以内	BL＆FPC＆TP	6週間以内

品質検査

Tianfu の TFT 静電容量式タッチスクリーンモジュールは、製造プロセス全体にわたる厳格な品質管理のおかげで、航空宇宙産業に最適です。当社は 1:1 の複製プロセスを利用し、ISO 9001 認定システムの厳格な品質基準を遵守しています。基本的な品質を確保するために、すべての原材料はトップブランドから調達されています。製造プロセスのあらゆる段階で専門的な検査装置が使用され、欠陥がチェックされないままになっていないことが保証されます。最も注目すべき点は、納入前に他のどのメーカーよりも包括的かつ正確なバーンインテストを実施し、航空宇宙産業における信頼性をさらに検証していることです。
