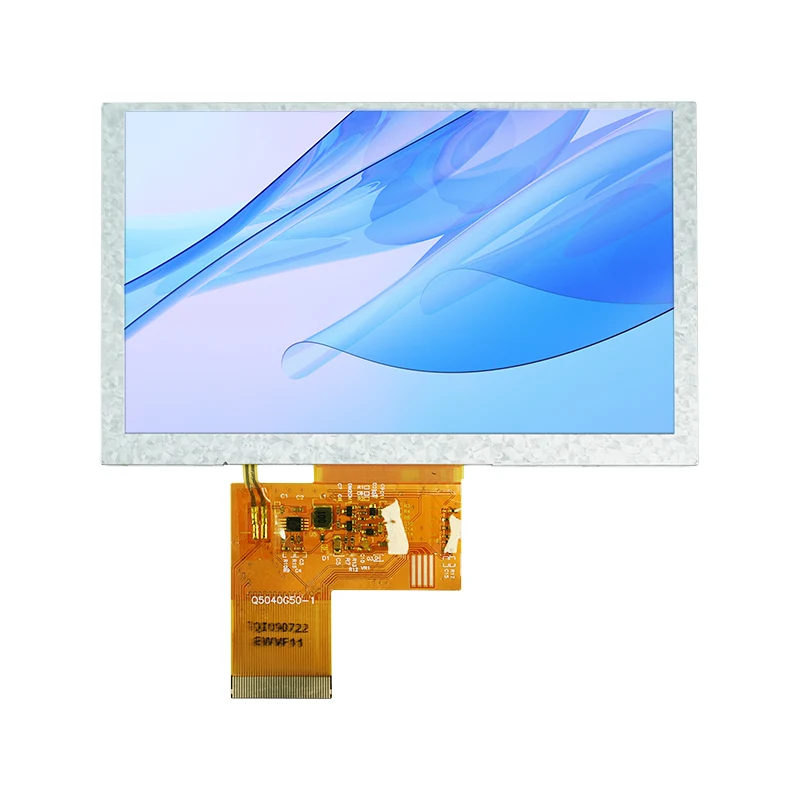

スマート TFT LCD ディスプレイ: 選択から開発導入までの実践ガイド

組み込みシステムおよびヒューマンマシンインタラクション設計では、スマート TFT LCD ディスプレイはもはや単なる「表示コンポーネント」ではなく、ユーザー エクスペリエンスと製品の成功を決定する重要な要素です。産業用 HMI、スマート ホーム コントロール パネル、携帯用医療機器のいずれを開発している場合でも、市場にある膨大な数のスマート TFT LCD を操作し、迅速な展開を確保しながら適切な選択を行うことは、多くの場合、思っているよりも複雑です。

1. 選択: サイズと解像度だけを見ないでください

選択段階で最もよくある間違いは、「見た目はほぼ正しい」と考えて画面に満足してしまうことです。実際には、スマート TFT LCD 間の主な違いは仕様書以外にあることがよくあります。

1.1 インターフェースの種類: 最初の重要な分断

インターフェイスのタイプは、メイン コントローラーが画面を駆動できるかどうか、および開発プロセスがどの程度複雑になるかを直接決定します。一般的なインターフェイス タイプには、それぞれ適切なアプリケーションがあります。

特別な注意事項: メイン コントローラが STM32F103 のような RGB コントローラを内蔵していない MCU である場合、RGB インターフェイス画面を直接選択することは非常に困難になります。追加のブリッジ チップ (SSD1963 など) が必要になるか、SPI またはパラレル インターフェイス画面に切り替える必要があります。

1.2 解像度とサイズのマッチング

解像度が高いほど必ずしも優れているわけではありません。スペースに制約のある組み込みシステムの世界では、解像度が高くなると、フレームバッファ メモリの使用量が増え、消費電力が増え、コストも高くなります。経験則は次のとおりです。

単純なアイコンまたはテキスト (アプライアンス パネルなど) を表示する場合: 240x240 または 320x320 で十分です
標準的なマンマシンインターフェイス (ハンドヘルドターミナルなど) の場合: 480x480 または 800x480
鮮明なチャートまたは画像が必要なアプリケーションの場合: 720x720 以上

正方形 TFT は、スマート ウェアラブルや産業機器でますます一般的になりつつあります。一般的な仕様には、1.3 インチ (240x240)、3.4 インチ (480x480)、および 4.0 インチ (720x720) があります。

1.3 環境適応性: 屋内、屋外、または極端な条件?

多くのプロジェクトは、プロトタイピング段階では標準画面で問題なく動作しますが、現場に導入すると問題が発生します。 3 つの重要なパラメータは特に注意する必要があります。

• 明るさ: 屋内での使用には 300 ～ 400 nit で十分です。半屋外用途には 500 ～ 800 ニットが必要です。直射日光下での屋外での完全な使用には、可読性のために 1000 nit 以上が必要です

• 動作温度: 商用グレード: 0°C ～ 50°C。工業用グレード: -20°C ～ 70°C;自動車環境または極端な環境では、-30°C ～ 85°C 以上が必要です

• 視野角: 複数の人が画面を見る場合、またはデバイスが斜めに設置されている場合には、IPS 全視野角スクリーンが推奨されます。 TN スクリーンは安価ですが、広角で顕著なカラーシフトを示します

1.4 タッチパネルと表面処理

製品にタッチ機能が必要な場合、抵抗型と静電容量型のどちらを選択するか以外にも、見落とされやすい詳細がいくつかあります。

ラミネート方法: オプティカルボンディングは、エアギャップラミネートと比較して透明度が向上し、反射が低減されますが、コストが高くなります。
表面コーティング: アンチグレア (AG)、反射防止 (AR)、および指紋防止 (AF) コーティング - 屋外または高輝度デバイスの場合は、AG+AR の組み合わせが推奨されます。

カバー ガラスのカスタマイズ: 丸い角、シルク スクリーンのロゴ、穴、その他の美的変更が必要かどうか

2. ハードウェアとドライバー: 落とし穴の回避

画面を選択すると、ハードウェア設計とドライバー開発で別の潜在的な落とし穴が発生します。

2.1 FPCケーブルと接続

画面不具合の 80% は FPC ケーブルが原因です。ケーブルを挿入または取り外す前に、必ずコネクタ ラッチのロックを解除してください。無理に引っ張ると、金色の接点が損傷する可能性があります。残留電流がインターフェースを焼損する可能性があるため、システムの電源がオンになっている間は、FPC を抜き差ししないでください。

FPC をカスタマイズするときは、次の点に注意してください。

ピン配列と電圧レベルがメインボードと互換性があるかどうか
曲げたり、広げたり、他のコンポーネントの周囲に配線したりする必要があるかどうか
FPCの長さが機械筐体の設計と一致しているか

2.2 電源とバックライト

TFT-LCD は通常、VDD (3.3V ロジック)、VGH (正バイアス)、VGL (負バイアス) などの複数の電圧レールを必要とします。異常な電力供給は、色の歪みや画面のちらつきの最大の原因です。一般的な診断アプローチは、VCOM 電圧がデータシートの仕様から逸脱しているかどうかを確認することです (たとえば、3.8 V を超えると、知覚できるちらつきが発生することがよくあります)。

バックライトの駆動には、PWM 調光を備えた定電流ソリューションが推奨されます。 PWM 周波数が 150Hz を下回ると、人間の目がちらつきを感じる可能性があります。周波数を 200Hz 以上に上げることをお勧めします。

2.3 ドライバーICとグラフィックスライブラリ

一般的な TFT ドライバ IC には、ILI9341、ST7789、ST7735 などがあります。これらの中で、ILI9341 は最も豊富なドキュメントと最も単純なドライバー実装を提供しており、解像度 240x320 のアプリケーションに適しています。

グラフィックス ライブラリについては、LVGL と TouchGFX が組み込み分野での主流の選択肢です。 LVGL はオープンソースであり、複数のプラットフォームをサポートしていますが、TouchGFX は STM32 マイクロコントローラー向けに徹底的に最適化されています。

3. 特別なオプション: UART スマート シリアル スクリーン

チームがグラフィックス ドライバーの開発に多大な時間を投資したくない場合、またはメイン コントローラーのリソースが限られている場合、UART シリアル画面は検討する価値のあるオプションです。

このような画面には内蔵 MCU (ATmega328PB など) が組み込まれており、シリアル ポート経由でコマンドを送信するだけで制御でき、TX ピンと RX ピンのみを占有します。

市場の UART 画面は通常、次の 2 つのカテゴリに分類されます。

前者は開発効率が非常に高く、UI を画面にフラッシュする前に PC 上でシミュレートすることもできます。後者は、より低レベルの制御機能を提供します。

4. 一般的な故障診断のクイックリファレンス

最後に、高頻度のフィールドの問題をトラブルシューティングするためのクイック リファレンス チェックリストを次に示します。これにより、窮地を救うことができるかもしれません。

症状	優先調査の方向性
画面に不具合があり、表示されない	FPC ケーブルが緩んでいないか酸化していないか (80% の場合) を確認します。解像度/リフレッシュ レート設定を確認する
色の歪み、縦縞、ジッター	異常な電源電圧 (VGL/VGH/VCOM) をチェックします。 PWM調光周波数が低すぎるかどうかを確認してください
画像が暗い、またはバックライトが動作しない	バックライト LED の劣化を確認します。電源アダプタの実際の出力電圧を確認する
画面上の暗い/白い点を修正しました	背面からの物理的損傷または圧縮 (不可逆的 - 交換が必要)

TFT LCD の選択と開発は、本質的に、コスト、パフォーマンス、開発サイクル、信頼性の間のトレードオフです。 「最適な」画面は存在せず、存在するのは「最適な」ソリューションだけです。このガイドが、プロジェクトの開始時に不必要な回り道を避け、真に差別化された製品エクスペリエンスの作成により多くの努力を集中できるようにするのに役立つことを願っています。
