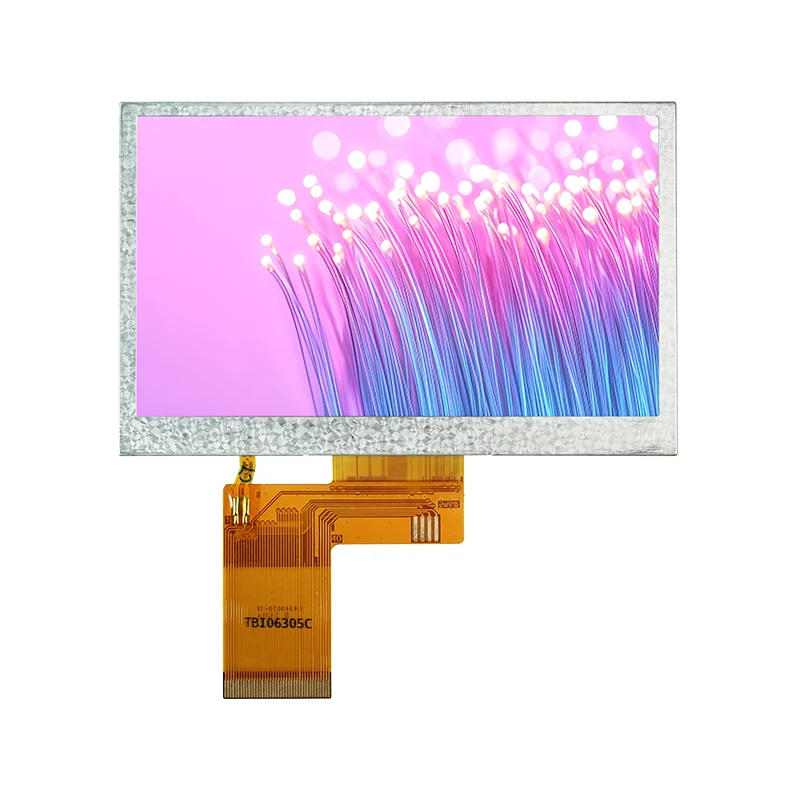

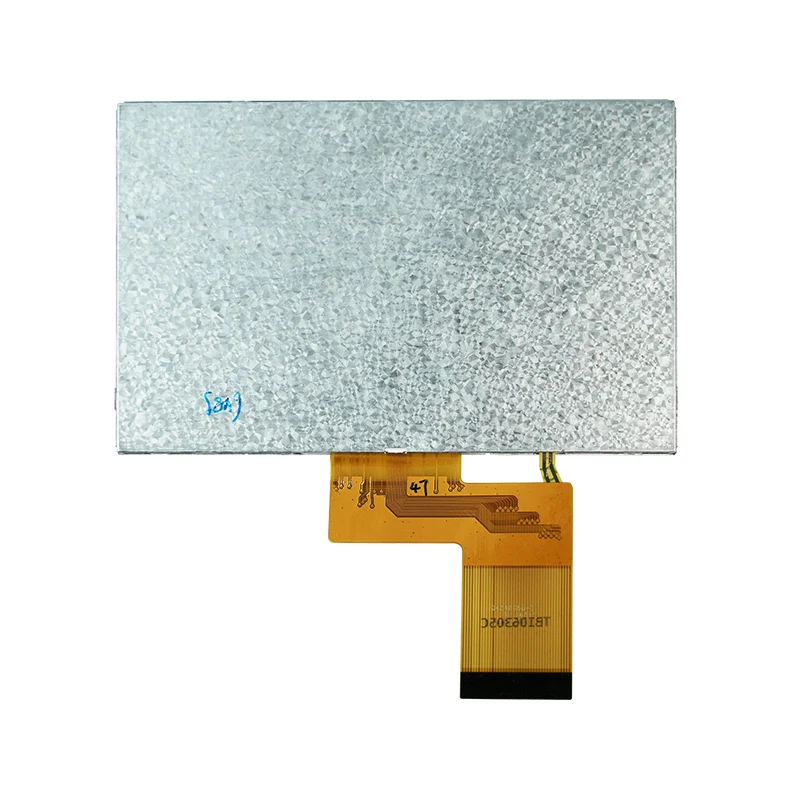

4.3' 450 cd/m² 輝度 TN TFT LCD スクリーンモジュール

中国のサプライヤーとして、安価で高品質のカスタマイズされた LCD 製造を提供する Tianfu をお選びください。 Designed specifically for industrial, medical, and consumer electronics applications requiring stable, clear visual performance, 4.3' 450 cd/m² brightness TN TFT LCD screen module leverages advanced TFT-LCD technology paired with a high-brightness LED backlight.さまざまな照明条件下でも鮮明で精細な画像表示を実現します。

お問い合わせを送信

製品説明

信頼できる中国の LCD サプライヤーおよびメーカーとして、Tianfu の 4.3 インチ 450 cd/m² 輝度 TN TFT LCD スクリーンモジュールは、パフォーマンス、安定性、手頃な価格のバランスをとったコスト効率の高いディスプレイソリューションです。この 4.3 インチ TN TFT LCD モジュールは、高輝度 LED バックライト設計、解像度 480×272、最大輝度 500 cd/m² を特徴としており、明るい場所でも鮮明な読みやすさを保証します。このモジュールは、成熟した安定した LILI6485 ドライバー IC を統合しており、コンパクトな構造を誇り、標準インターフェイスを使用しています。

プロセスを強化する方法:

高解像度の画像、テキスト、ユーザーインターフェイス、データ視覚化コンテンツを表示します。

幅広い温度環境で安定して動作し、過酷な産業条件に適応します

広い視野角を提供し、あらゆる視点から鮮明に視認できます。

内蔵ドライバ回路を統合してシステム設計を簡素化し、市場投入までの時間を短縮します

コアパラメータと仕様

コア仕様
製品タイプ	TFTモジュール
製品型番	Q4340TT75221A0
表示サイズ	4.3インチTFT-LCD
アクティブエリア	95.04mm(幅)×53.86mm(高さ)
解決	480×RGB×272
ピクセルピッチ	0.198mm(高さ)×0.198mm(幅)
色の濃さ	262,000色
表示モード	通常白色、透過型
見る方向	12時
ドライバーIC	リリ6485
電気仕様
電源 (VDD/VCI)	3.2V (標準値)
LED順電圧(Vf)	12V (最小) – 16V (最大)、14V (標準)
LED順電流(Ir)	40mA(標準値)
動作温度	-20℃～60℃
保管温度	-20℃～70℃
動作湿度	10%RH～90%RH
光学仕様
輝度(BP)	450 cd/m2 (最小)、500 cd/m2 (標準)
コントラスト比 (CR)	500:1 (最小)、700:1 (標準)
視野角（水平）	60° (最小)、70° (標準) @ CR > 10
視野角（垂直）	45°～60° (標準値)
応答時間 (TRT)	20ms (標準)、30ms (最大) @ 25°C
色域	45% (最小)、50% (標準)

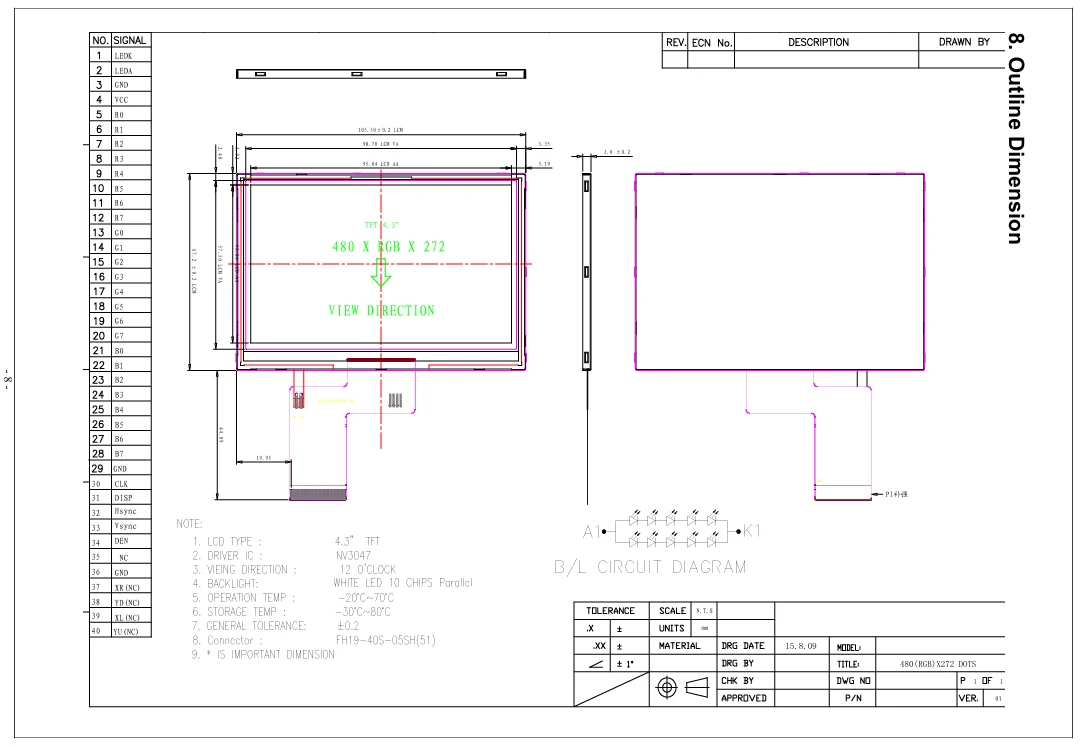

機械仕様
外形寸法	105.5mm(幅)×67.2mm(高さ)×3.0mm(厚さ)
コネクタの種類	FH19-40S-0.5SH(51)
バックライトタイプ	白色LED（並列チップ）

Tianfu 4.3' 450 cd/m² 輝度 TN TFT LCD スクリーンモジュールの詳細

この表示モジュールは、ヒューマンマシンインターフェイス (HMI)、機器ステータスモニター、または組み込みシステムのビジュアル出力端末として使用される場合でも、一貫して信頼性の高いパフォーマンスを提供します。

産業オートメーションと HMI

PLC プログラミング、データ収集および監視システム、コスト効率の高いヒューマンマシンインターフェイス (HMI)、小型自動化機器 (包装機、コンベヤラインなど)、小型産業用コンピュータの状態監視と基本操作

医療機器

1. 医療グレードのディスプレイ端末: 患者モニター、診断機器、実験器具用の医療グレードのシリアル画面、産業用制御システムと医療機器の間のデータ対話をサポートする産業グレードの HMI。

2. 携帯型医療端末: 携帯型超音波スキャナ、携帯型モニター、心電計、睡眠用人工呼吸器。

家庭用および商業用電子機器

1. スマートディスプレイシリアルスクリーン: スマートトイレ、フライヤー、洗濯機、ロボット掃除機、冷蔵庫などの家電製品用のインタラクティブインターフェイス。

2. 商用表示装置: 顕微鏡表示画面、POS 端末、携帯ゲーム機、電子書籍リーダー。

当社の 4.3 フィート 450 cd/m² 輝度 TN TFT LCD スクリーンモジュールがお客様に選ばれ続ける理由

品質保証体制

· 厳格なテストプロセス: すべてのディスプレイは電源投入テスト、色の均一性テスト、および信頼性テストを受けます。

・環境適応性検証：温度サイクル試験、湿度試験、振動試験に合格。

· 長期供給コミットメント: 顧客の長期的な生産ニーズを満たすための製品ライフサイクルサポート。

・ISO9001認証取得製造。

テクニカルサポートとサービス

· プロフェッショナルなテクニカルサポート: ハードウェアインターフェイスのガイダンスとドライバーのデバッグ支援を提供します。

· 包括的なドキュメント: 完全なデータシート、インターフェイス定義、およびアプリケーションノートを提供します。

· サンプルサポート: 評価サイクルを短縮するために、適格な顧客にサンプルテストを提供します。

信頼性と一貫性

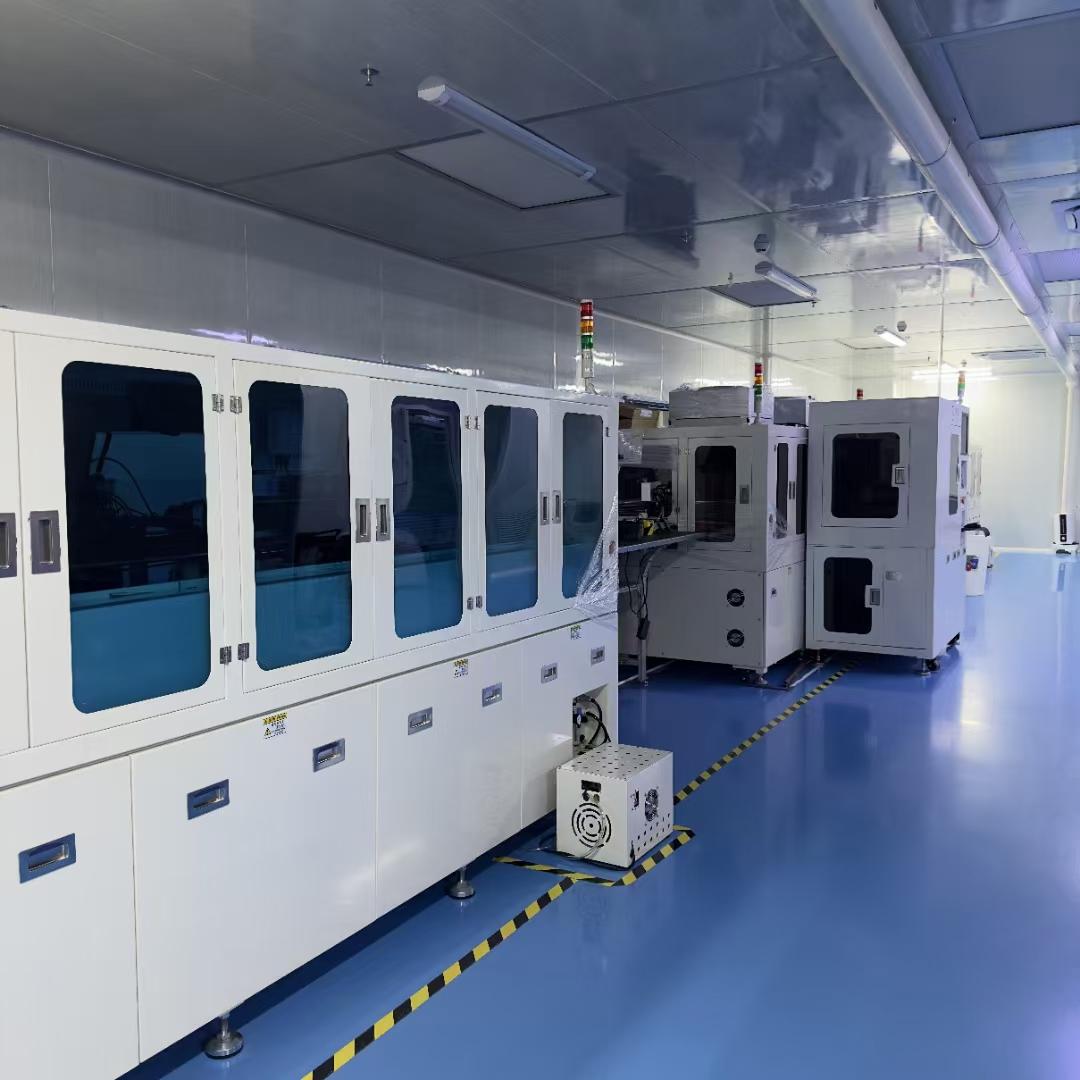

· バルクの一貫性: バルク製品のパラメータの一貫性を確保するために自動化された生産設備を採用しています。

・長期信頼性：LEDバックライトの寿命は50,000時間を超えます。

· ESD 保護: 統合された ESD 保護設計により、製品の耐久性が向上します。

特性	当社の 4.3 インチスクリーン	その他の4.3インチスクリーン	私たちの利点
輝度	500cd/平方メートル	通常 300 ～ 400 cd/m²	25% ～ 40% 高く、屋外での視認性が向上
動作温度	-20℃～60℃	通常 0°C ～ 50°C	広い温度範囲、過酷な環境に適応
視野角	水平 70° (CR>10)	通常 45 ～ 60°	広い視野角、複数の視点からの鮮明な表示
対比	700:1	通常、500:1	より高いコントラスト、より鮮明な画像
インタフェース	FH19標準インターフェース	さまざまなメーカー	標準化されたインターフェース、調達と交換が簡単
