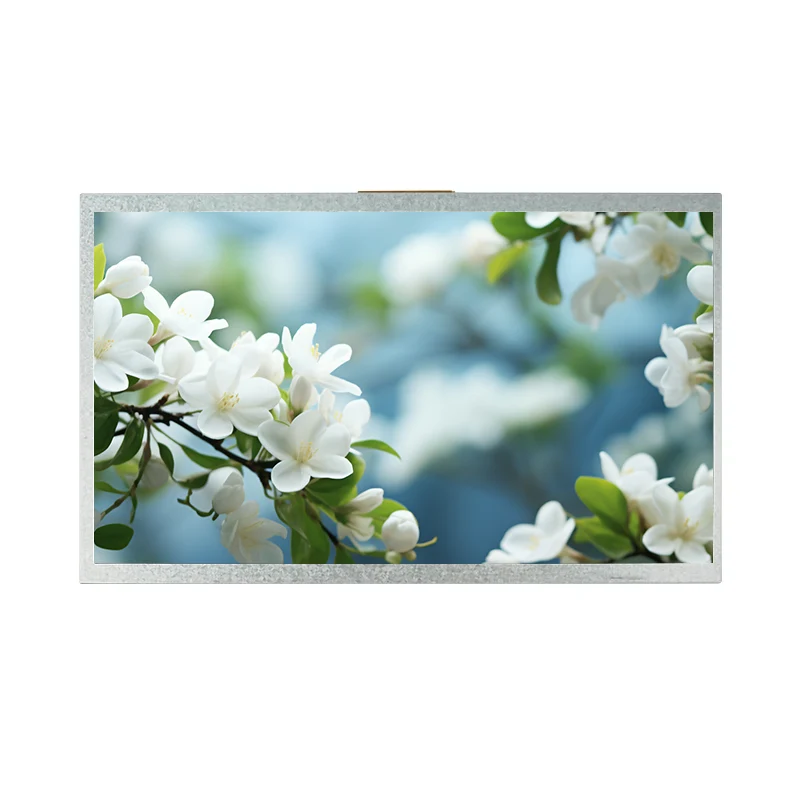

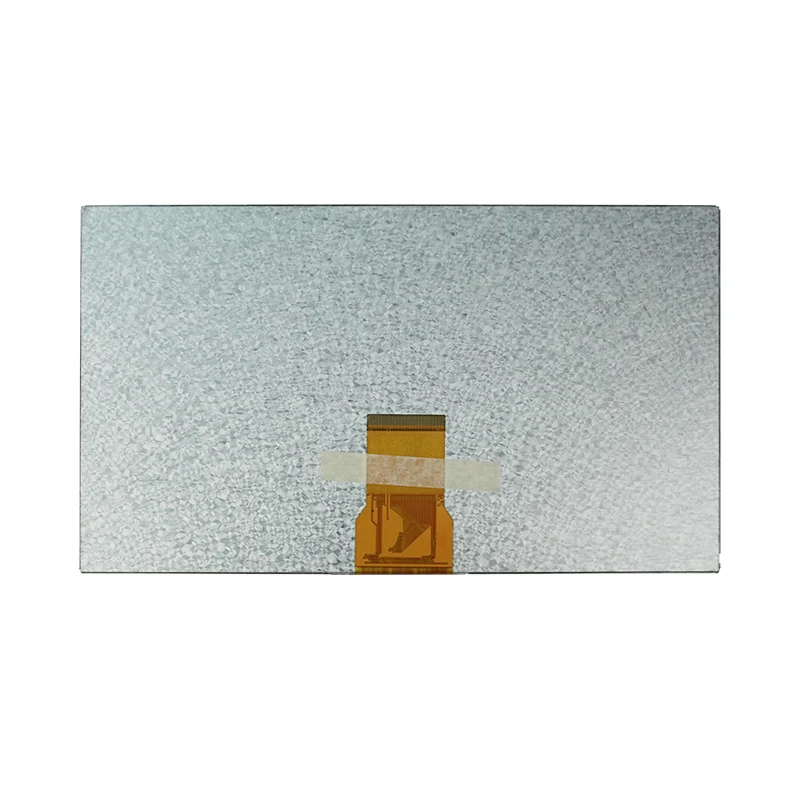

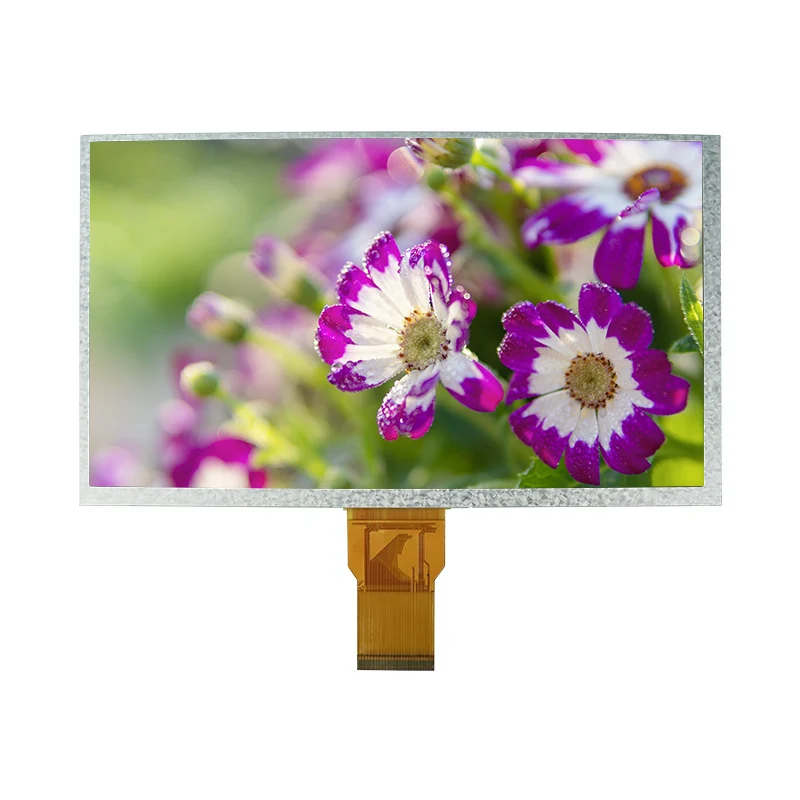

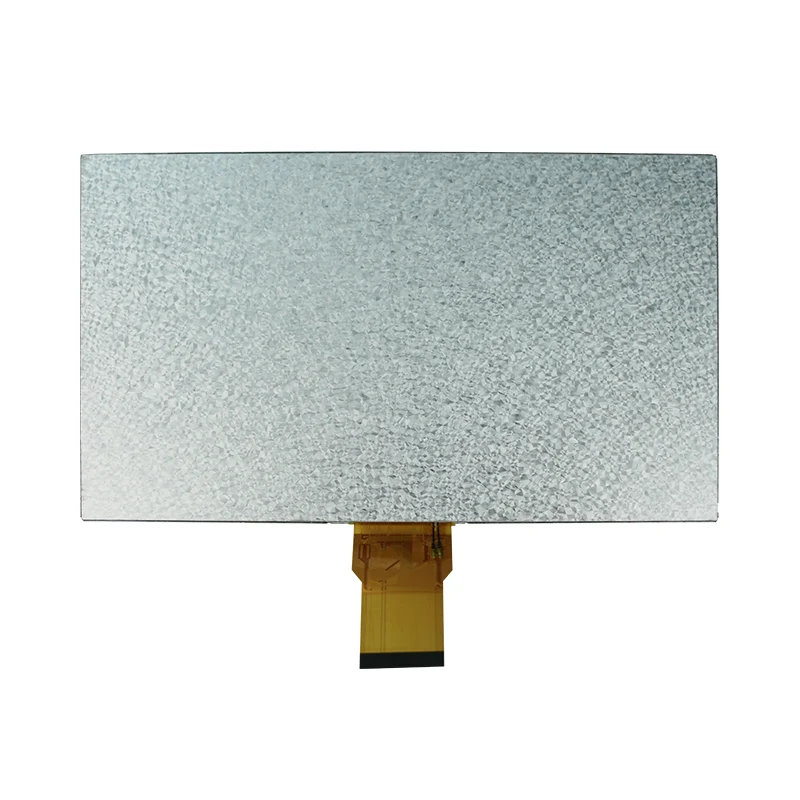

9.0 フィート透過型カラー TFT LCD ディスプレイモジュール

Tianfu は、24 ビット RGB インターフェイスと COG テクノロジーを備えた堅牢な 9.0 インチ 800x480 HMI TFT LCD ワイドスクリーンモジュールを提供します。屋内産業/医療オートメーションに最適で、カスタム FPC をサポートし、-20°C ～ 70°C で動作し、12 か月の保証が含まれています。

お問い合わせを送信

製品説明

主な利点 – このモジュールがアプリケーションに適合する理由

📐高解像度の鮮明さ:800×480 RGB ストライプピクセルは、プロフェッショナルな HMI インターフェイスに鮮明なテキストとグラフィックを提供します。

🌡️極端な温度範囲:-20℃ ～ 70℃で動作し、暖房のない工場、屋外キオスク、冷蔵倉庫環境でも信頼性を発揮します。

🔌シームレスな統合:24 ビットパラレル RGB インターフェイスと COG (チップオングラス) 設計により、ハードウェアレイアウトが簡素化され、システムサイズが削減されます。

💡長寿命バックライト:20,000 時間の LED 寿命により、メンテナンスが最小限に抑えられます。 120 cd/m² の輝度により優れた可読性を保証します。

⚡ 安定した電力設計:広い電圧耐性 (DVDD 2.8 ～ 3.6V、AVDD 9.4 ～ 9.8V) により、さまざまな電源システムとの互換性が保証されます。

🛠️カスタマイズ対応:小ロットからのお試し注文も承ります。ニーズに合わせてカスタマイズ可能なFPC、バックライト、タッチパネル、ファームウェア。

技術仕様

コア仕様
表示サイズ	9.0インチ a-Si TFT-LCD（透過型）
解決	800(RGB) × 480 ピクセル (RGB ストライプ)
見る方向	6時
表示モード	ノーマルホワイトTN
インタフェース	24ビットパラレルRGB（MPUインターフェース）
電力仕様
デジタル電源電圧 (DVDD)	3.0 V (最小) - 3.3 V (標準) - 3.6 V (最大)
アナログ電源電圧 (AVDD)	9.4 V (最小) - 9.6 V (標準) - 9.8 V (最大)
ゲートオン電圧 (VGH)	17 V (最小) - 18 V (標準) - 19 V (最大)
ゲートオフ電圧 (VGL)	-6.6 V (最小) - -6 V (標準) - -5.4 V (最大)
VCOM電圧	3.7V (標準値)
バックライト仕様
LEDの構成	白色LED×18個（3×6アレイ）
LEDの総電流	120mA（20mA×6）
LED順電圧(VL)	9.0 V (標準) - 9.9 V (最大)
LEDの輝度	≥3000 cd/m²
LCM輝度	120 cd/m² (標準値)
LEDの寿命	≧20,000時間
環境仕様
動作温度	-20.0℃～70.0℃
保管温度	-30.0℃～80.0℃
タイミング仕様
DCLK周波数	33.3 MHz (標準) - 50 MHz (最大)
水平合計期間 (Th)	928 DCLK サイクル
垂直合計期間 (Tv)	525本の水平線
HS バックポーチ (THB)	88 DCLK サイクル
VS バックポーチ (Tvb)	32本の水平線

詳細

アプリケーションと成功事例

この 9.0 インチ HMI 正方形 TFT LCD モジュールは、信頼性と鮮明さが重要な業界全体に導入され、成功しています。以下に典型的な使用例と実際の例を示します。

🏭産業オートメーション – CNC マシンコントロールパネル

ヨーロッパの機械メーカーは、このモジュールを自社の CNC オペレーターパネルに統合しました。 -20℃ ～ 70℃の動作範囲により、加熱されていない工場環境でも信頼性の高いパフォーマンスが保証され、24 ビット RGB インターフェイスにより既存のコントローラへの接続が簡素化されました。

🏥医療機器 – ポータブル患者モニター

医療機器の新興企業は、コンパクトな COG 設計と安定した 120 cd/m² の輝度を備えたこのモジュールを使用し、明るい病院環境でも鮮明な波形表示を可能にしました。カスタム FPC の適応により、スリムな筐体に適合することができました。

🏠Sマートホーム – 中央制御ハブ

スマートホームインテグレーターは、その広い温度範囲と長いバックライト寿命のためにこのモジュールを選択し、屋内の壁パネルと屋外のゲートインターホンの両方に適しています。 20,000 時間の LED 寿命により、長期的なメンテナンスの懸念が軽減されます。

📊屋外キオスク - 発券ターミナル

このモジュールは、保管温度が -30℃、動作温度が -20℃までであるため、屋外の発券キオスクにおける冬の条件にも耐えることができました。 800×480の解像度により、QRコードと取引情報が鮮明に表示されます。

認証、品質保証、技術サポート (よくある質問)

Q: Tianfu Display はどのような製造認証を取得していますか?

答え:Tianfu Display は ISO 9001:2015 認定施設を運営しており、設計、接着、納品にわたる標準化された品質管理を保証しています。すべてのモジュールは、世界的な環境規制に適合する、RoHS および REACH 準拠の原材料を使用しています。

Q: 各生産ロットではどのような具体的な品質テストが行われますか?

答え:すべてのバッチは、ガラス/IC の受入品質管理 (IQC)、自動 COG/FOG ボンディングライン調整のための工程内品質管理 (IPQC)、および 100% 出荷品質管理 (OQC) などの厳格な検査ワークフローを受けます。信頼性テストには、温度サイクル、耐湿性、振動、バックライトの経年劣化が含まれます。

Q: ディスプレイ製造バッチのトレーサビリティは提供されていますか?

答え:はい。各モジュールは、正確な組み立て日、化学物質バッチ、ラボテストログにマッピングされた追跡可能なロットコードでシリアル化されています。これにより、ライフサイクルの長い産業用途に不可欠な、迅速な 8D 根本原因分析が可能になります。

Q: 標準的な保証とハードウェア交換ポリシーは何ですか?

答え:欠陥をカバーする 12 か月の標準メーカー保証を提供します。確認された品質問題については、クライアントプロジェクトのダウンタイムを最小限に抑えるために、交換ユニットは 5 ～ 7 営業日以内に迅速に処理されます。

Q: 統合用のファームウェアと技術的な初期化コードは提供されますか?

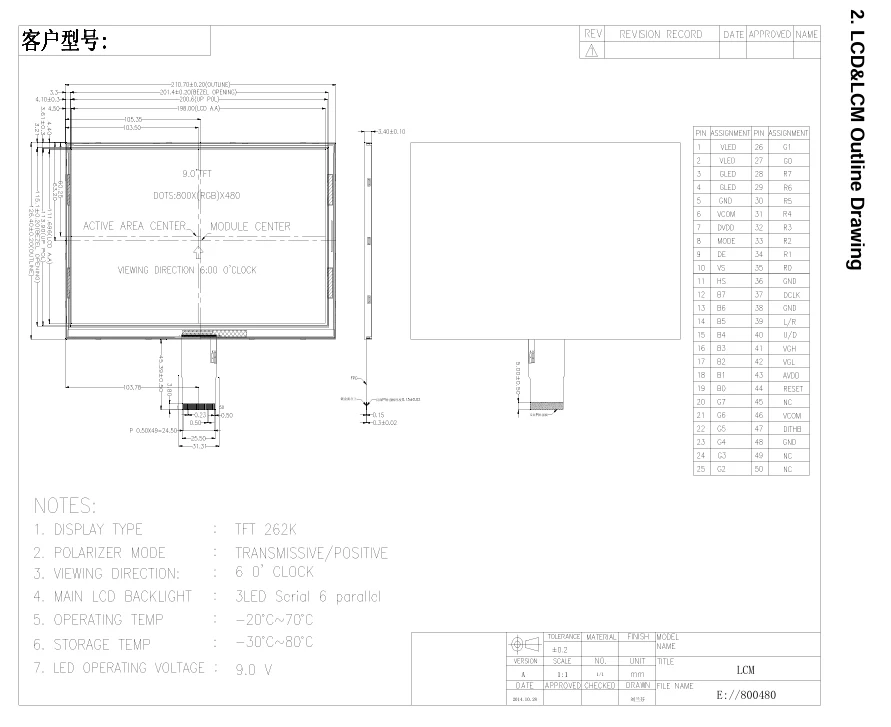

答え:絶対に。当社は、完全なデータシート仕様、初期化コードスクリプト、クロックタイミングダイアグラム、機械図面、インターフェイスレジスタのメモを含む、完全なハードウェアとソフトウェアのドキュメントパケットを提供します。

Q: 大量生産の前に小ロットのサンプルを入手できますか?

答え:はい、概念実証テストのため、1 ～ 30 個のエンジニアリングトライアル注文を歓迎します。標準サンプルは 1 週間以内に出荷されますが、カスタム FPC 配線、バックライト変更、またはタッチパネルオーバーレイの場合はプロトタイピングに 2 ～ 3 週間かかります。
