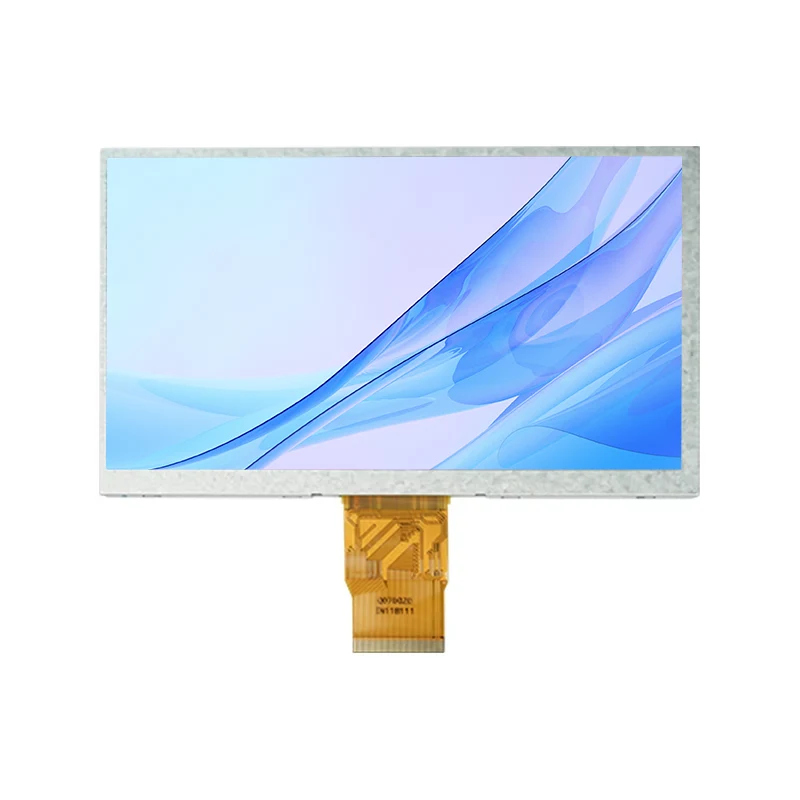

7.0 'フリー表示角度色TFT LCDディスプレイモジュール

TIANFU 7.0 'フリービューイング角度TFT LCDディスプレイモジュール：1024×600解像度、450cd/m²の明るさ、800：1の鮮やかな明快さのコントラスト。頑丈なアンチグレアコーティング（2H/3H）、-20°C〜 +70°Cの動作、および80°の視聴角。 25ms応答、24ビット色、TTL RGBインターフェイス。

お問い合わせを送信

製品説明

産業耐久性のためにROHS認定。 7.0 '無料視聴角度TFT LCDディスプレイモジュールは、信頼性、明確さ、シームレスな統合を要求する産業、医療、小売システム向けに構築されています。

中国TFT LCDディスプレイモジュールファクトリーをサポートしている中国のファームウェア/インターフェイスデザインをサポートします。 Tianfuは、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

TIANFU 7.0 'フリービューイング角カラーTFT LCDディスプレイモジュール機能

1.450cd/m²高輝度

日光の中の鮮明な視界。

2.インドストリアルグレードの耐久性

-20°C〜70°Cで動作し、-30°C〜80°Cの生存。

3.フル全体の視聴角

IPSテクノロジーは、色の一貫性を保証します。

4.Anti-Glareハードコーティング（2H/3H）

スクラッチに耐える、まぶしさのない明快さ。

TIANFU 7.0 '無料表示角度TFT LCDディスプレイモジュール仕様

コア仕様
表示サイズ	7.0インチIPS TFT-LCD
解決	1024×RGB×600（WVGA）
ピクセルピッチ	0.1506（h）×0.1432（v）mm
アクティブエリア	154.21（h）×85.92（v）mm

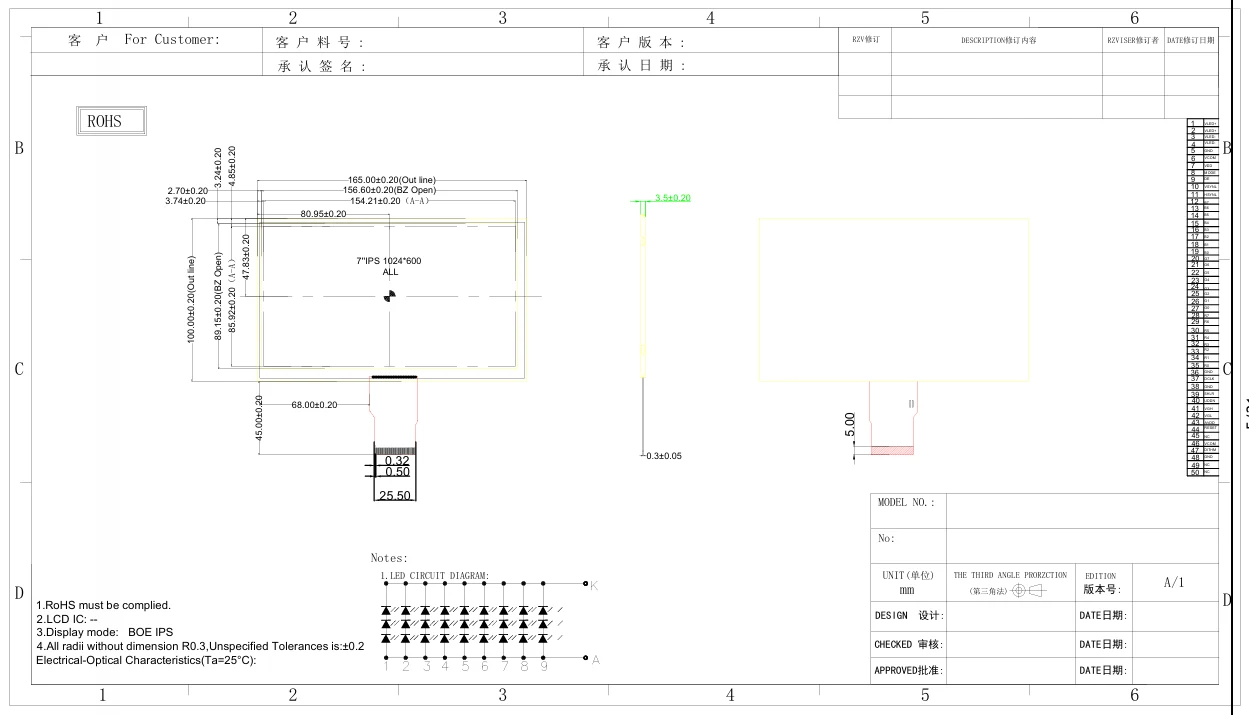

寸法の概要	165（w）×100（h）×3.5（d）mm
表示モード	通常は黒（IPSテクノロジー）
インタフェース	TTLパラレルRGB（50ピンFPC）
表面処理	アンチグレア（2H/3Hハードコーティング）

電気的特性
デジタル供給電圧（VDD）	3.3V（3.0–3.6V）
アナログ供給電圧（AVDD）	9.6V（9.4-9.8V）
TFTゲート電圧（VGH/VGL）	18V（17–19V） / -6V（-7–-5V）
現在の消費量（typ。）	VDD：30MA、AVDD：35MA、VGH：0.5MA、VGL：1MA
バックライト電圧/電流	9.6V（8.4–10.6V） / 180MA（27 LED）
動作温度	-20°C〜 +70°C
保管温度	-30°C〜 +80°C

光学特性
輝度（typ。）	450 cd/m²（中心点）
コントラスト比（typ。）	800：1（0°視聴角度）
応答時間（typ。）	25ms（上昇 +落下）
表示角度（h/v）	80°/80°（Cr> 10）
色域（NTSC）	50％
色素性（白）	X：0.230–0.330、Y：0.260–0.360

インターフェイスとコントロール
コネクタタイプ	Hirose FH12A-50S-0.55H（50ピンFPC）
データ入力	8ビットRGB（24ビットの色深度）
同期モード	DEモード（デフォルト） / HS / VSモード
方向制御をスキャンします	l/r（左/右シフト）/updn（アップ/ダウンスキャン）
ディザリングサポート	8ビット（H）または6ビット（L）解像度

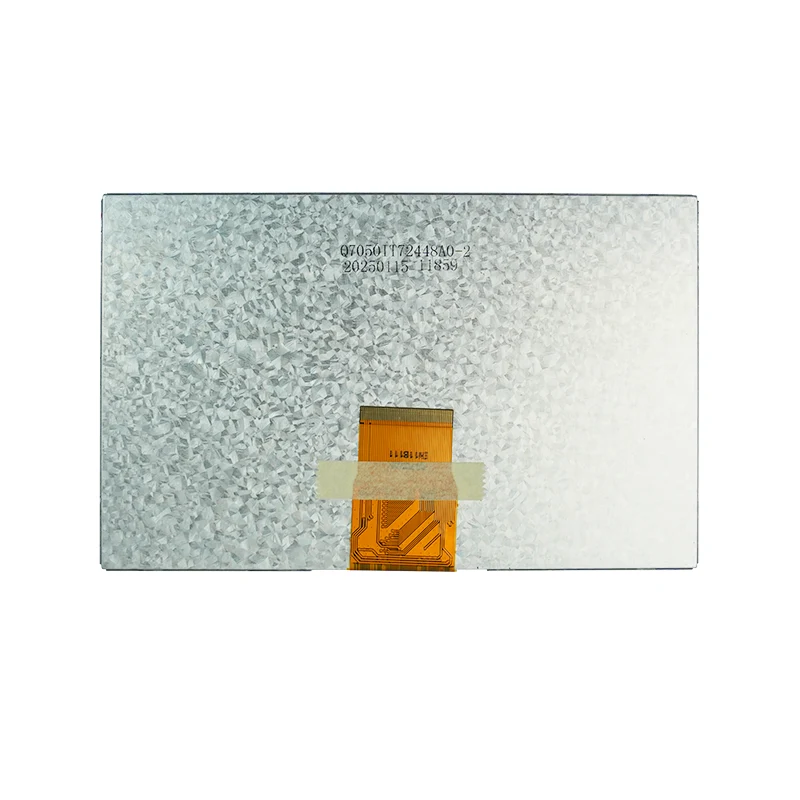

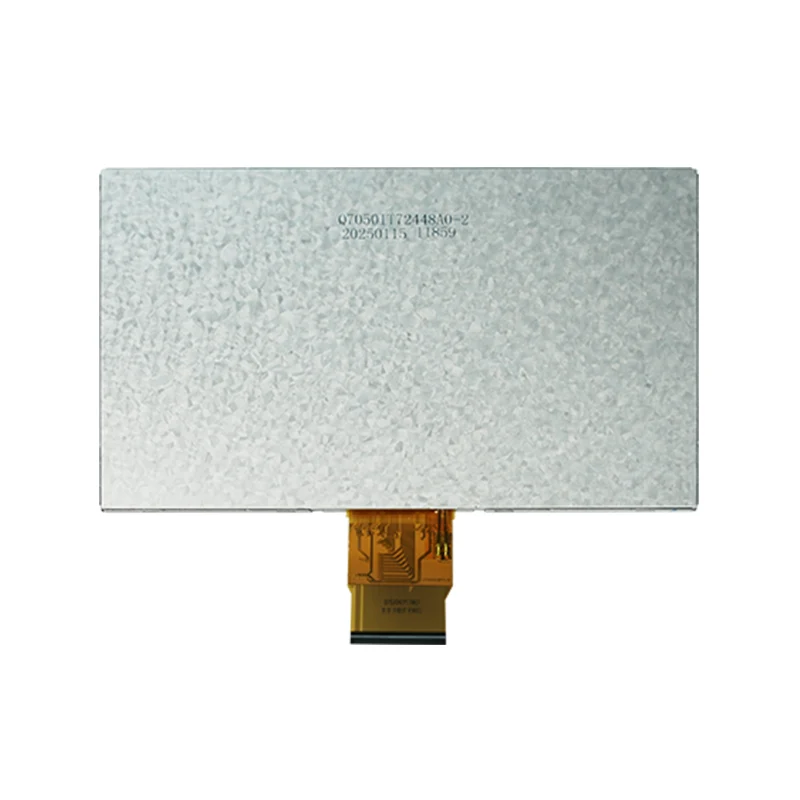

TIANFU 7.0 '無料表示角度TFT LCDディスプレイモジュールの詳細

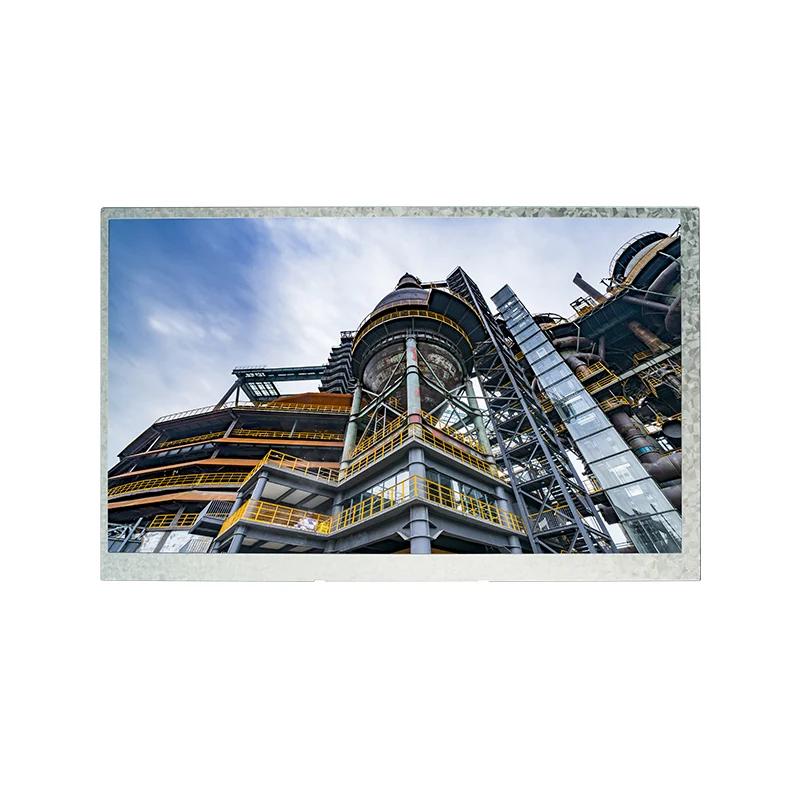

TIANFU 7.0 'TFT LCDディスプレイモジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	b/l＆fpc＆tp	5週間以内
31-100 PC	1週間	b/l＆fpc＆tp	5週間以内
101-500 PC	2週間以内	b/l＆fpc＆tp	5週間以内
501-1000 PC	3週間以内	b/l＆fpc＆tp	5週間以内
1001-5000 PC	3週間以内	BL＆FPC＆TP	6週間以内
5000個以上のPC	4週間以内	BL＆FPC＆TP	6週間以内
