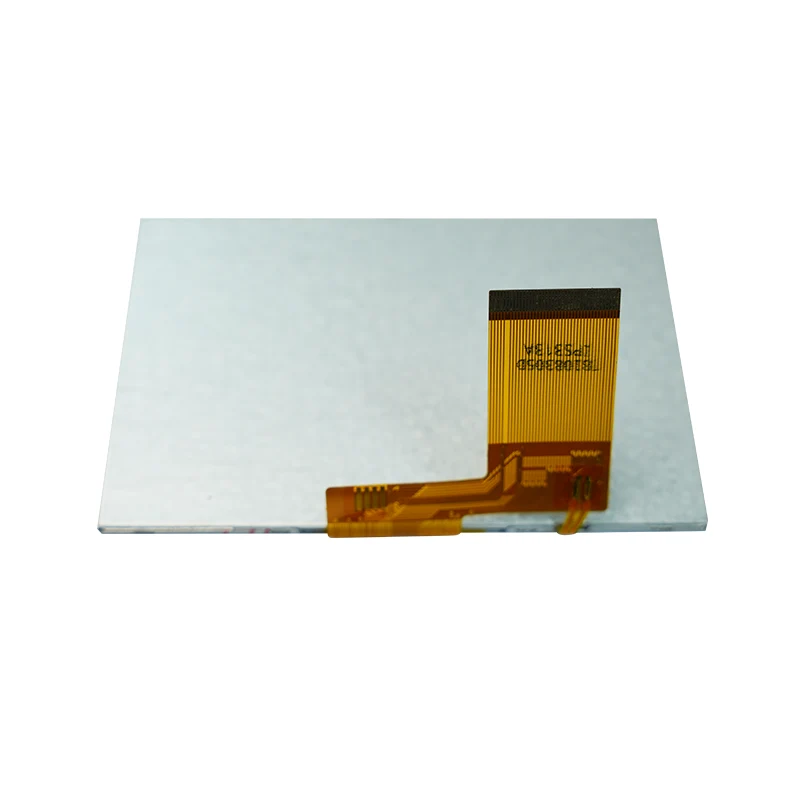

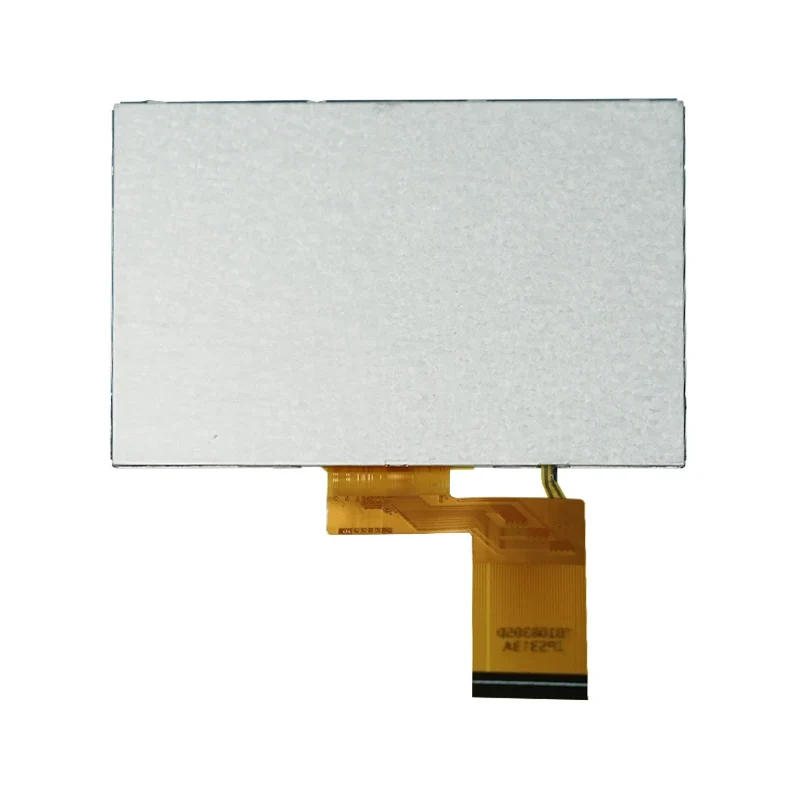

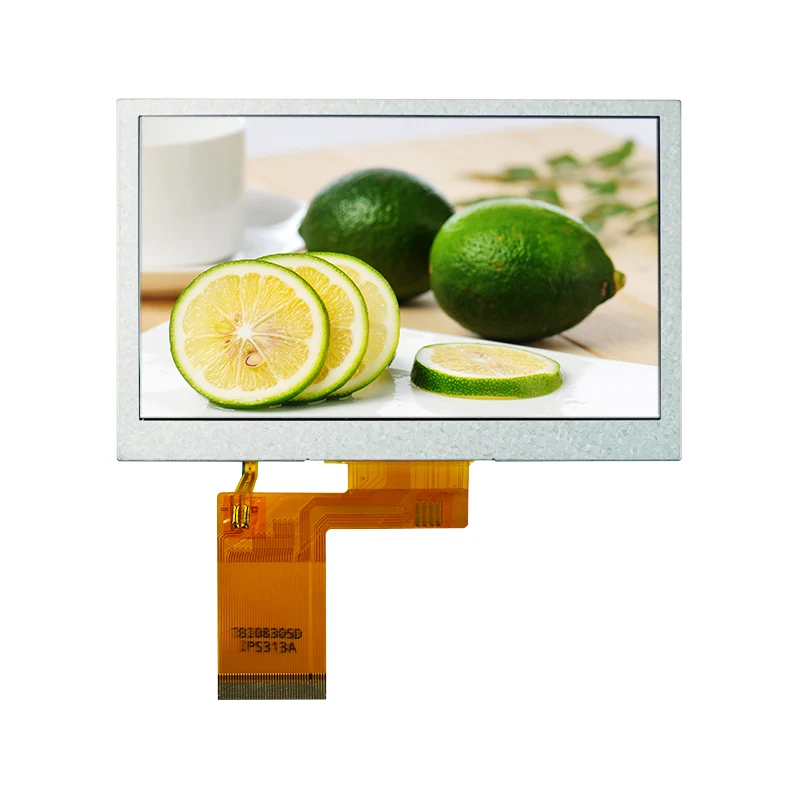

4.3 フィート透過型 IPS カラー TFT LCD ディスプレイ モジュール

コア機能

• 高輝度ディスプレイ: 標準輝度 500 cd/m 2 (最小 450 cd/m 2) で、強い周囲光の中でも鮮明な視認性を確保します。

• 幅広い温度動作: 産業環境に適した、-20°C ～ 60°C の動作温度範囲をサポートします。

• 広い視野角: 一般的な水平視野角は 70°、垂直視野角は 45°～60°で、複数の角度から快適に見ることができます。

• 高速応答: 通常の応答時間は 20 ミリ秒で、動的な画像の表示に最適です。

• 省エネ設計: 白色 LED バックライトの効率が最適化され、3.2V の低電圧で動作します。

Tianfu カスタマイズされた 4.3 フィート透過型 IPS カラー TFT LCD ディスプレイ モジュールの仕様

Tianfu 4.3 インチ透過型 IPS カラー TFT LCD ディスプレイ モジュールの詳細

4.3 インチ透過型 IPS カラー TFT LCD ディスプレイモジュールは、次のようにさまざまな分野で使用されています。

産業オートメーションと制御

• 産業用 HMI パネル: 生産ライン監視、装置ステータス表示

• 試験および測定機器: オシロスコープ、スペクトラム アナライザのディスプレイ インターフェイス

• PLC コントロールターミナル: ファクトリーオートメーションシステム用のヒューマンマシンインターフェース

自動車および輸送システム

・車載ナビゲーションディスプレイ：市販のカーナビゲーション画面

• 公共交通機関の情報: バス停到着システム、発券ターミナル

・建設機械計器：掘削機、クレーン操作盤

医療およびヘルスケア機器

• 携帯型医療機器: モニター、診断機器のディスプレイ

• 健康監視端末: 地域医療機器インターフェース

・実験用機器：分析機器のデータ表示画面

スマートホームとIoT

• スマート コントロール パネル: ホーム集中制御システム用のタッチ インターフェイス

• セキュリティ監視ディスプレイ: ビルディングインターホンシステム画面

• スマート アプライアンス インターフェイス: ハイエンドの冷蔵庫、洗濯機のコントロール パネル

商業および小売機器

• POS システム:小売端末ディスプレイ

• 広告情報画面: 小規模デジタル サイネージ アプリケーション

お客様の評価：工業用サーモスタットパネル

産業機器メーカーが温度制御システムの表示インターフェースとしてこのモジュールを採用しました。 -10℃の冷蔵環境下でも2年以上安定して動作し、輝度低下もありません。視野角はマルチアングル監視の要件を満たしています。

Q1: この 4.3 インチ TFT モジュールの電源要件は何ですか?

A: モジュールには 2 つの電源が必要です。1) ロジック セクションには 3.2V (標準)。 2) LED バックライトの場合は 12 ～ 16 V、標準値は 14 V です。バックライト電流は約 40mA です。電圧変動がディスプレイのパフォーマンスに影響を与えるのを避けるために、安定した DC-DC コンバータを使用することをお勧めします。

Q2: モジュールは低温環境でも正常に動作しますか?

A: はい、このモジュールは厳格なテストを受けており、-20°C ～ 60°C の周囲温度範囲で正常に動作します。低温環境では、初期起動時間がわずかに長くなる可能性がありますが (約 1 ～ 2 秒)、ディスプレイのパフォーマンスには影響ありません。保管温度範囲は-20℃～70℃です。

Q3: モジュールの視野角特性は何ですか?どの設置位置が適していますか?

A: このモジュールは 12 時の視野角設計を採用しており、一般的な水平視野角は 70°、垂直視野角は 45° ～ 60°です。観察者の目線と同じ高さ、または少し上に設置するのに適しています。マルチアングル表示が必要なアプリケーションの場合は、設置角度を調整するか、他の視野角仕様のモデルを選択することをお勧めします。

Q4: 20ms の応答時間はビデオ再生をサポートしますか?

A: 通常 20 ミリ秒 (最大 30 ミリ秒) の応答時間は、データ更新、GUI 切り替え、標準解像度ビデオ再生など、ほとんどのアプリケーション シナリオをサポートできます。高速動画やゲーム用途には、応答時間の短い専用モデルを選択することをお勧めします。

Q5: モジュールの寿命やバックライトの劣化はどのようなものですか?

A: 定格動作条件下では、モジュールは 30,000 時間を超える寿命を持つように設計されています。 LED バックライトの輝度低下は、通常 10,000 時間以内で 10% 未満です。バックライトの寿命を延ばすために、最大輝度で長時間動作させないことをお勧めします。

Q6: タッチ機能はサポートされていますか?

A: このモデルは表示専用モジュールであり、タッチ機能は統合されていません。ただし、当社では、適合する抵抗膜式または容量性タッチ スクリーン コンポーネントを提供し、ラミネート プロセスを支援することができます。タッチスクリーンは別途購入して統合する必要があります。

サンプル供給ポリシー

サンプルの入手可能性: 顧客の評価とテスト用に、1 ～ 10 個の小バッチ サンプルが入手可能です。

付属のドキュメント: 各サンプル パッケージには次のものが含まれます。

• 完全な製品データシート

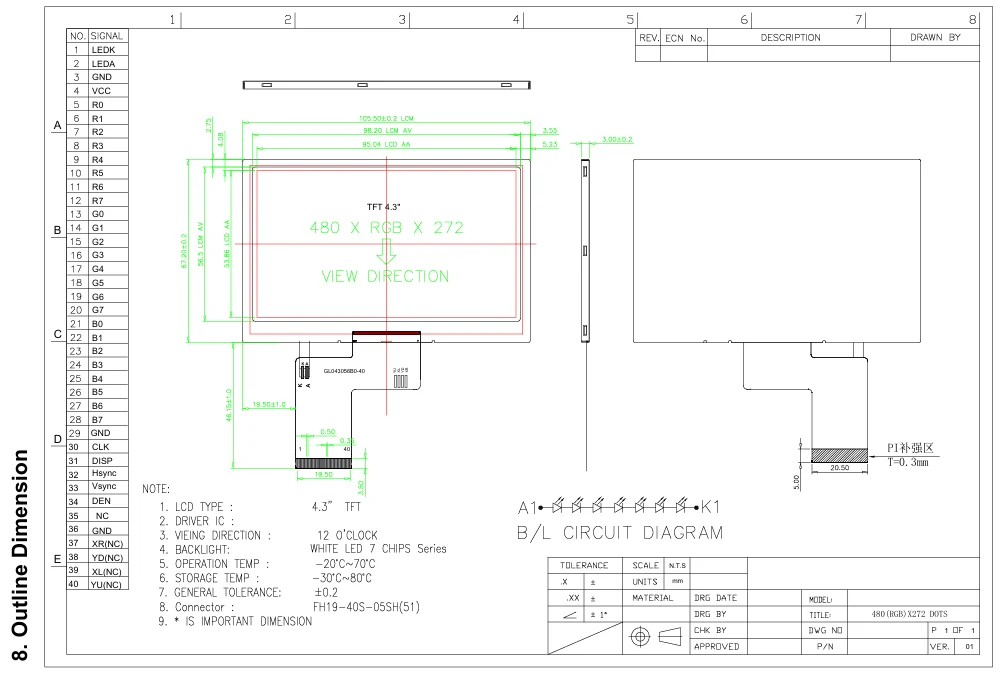

• 機械図面 (DXF/STEP 形式の CAD ファイル)

• ピンの定義と電気接続図

• 推奨される初期化タイミングとレジスタ構成コード

• 安全な操作と ESD 保護のガイドライン

サンプル評価の推奨事項

サンプルをリクエストする前に、技術チームに次の能力があることを確認してください。

• 駆動能力: モジュールに 3.2V ロジック電源と 12 ～ 16V LED バックライト電源を供給する機能

• インターフェイスの互換性: システムのマザーボードは、FH19‑40S‑0.5SH(51) 40 ピン コネクタまたは同等のアダプタ ソリューションに対応できます。

• 信号サポート: メイン制御チップは RGB 24 ビットまたは 16 ビットのパラレル インターフェイス信号を出力できます。

• 熱に関する考慮事項: デバイス内に十分な放熱スペースを確保する

🔧 専門的な技術サポートの範囲

コアテクニカルサポート（無償提供）

当社は、直接のお客様に対して、次のような LCD モジュール関連の専門的な技術サポートを提供しています。

1. 仕様と統合コンサルティング

• モジュールの電気的特性の解釈と電源設計の推奨事項

• 機械的設置および構造適合性解析

• コネクタのはんだ付けおよびケーブルの組み立てプロセスに関するガイダンス

• 環境適応性（温度/湿度）評価に関する推奨事項

2. ドライバーICの技術資料

• ILI6485 ドライバー IC の完全なデータシート

• 詳細なレジスタ構成と初期化シーケンスの例

• インターフェイスのタイミング パラメータの分析とマッチングの推奨事項

• カラーガンマ補正の参照スキーム

3. 光学性能チューニングのガイダンス

• 輝度均一性試験の方法と規格

・実際の設置における視野角特性の最適化提案

• コントラストと色のパフォーマンスの調整方向

• 応答時間のテストと評価スキーム

4. 信頼性検証サポート

• 推奨されるバーンイン テスト条件とサイクル

• ESD保護の設計と推奨事項

・温度サイクル試験方法

・長期運用信頼性評価のポイント

テクニカルサポートの対応

• 応答時間: 技術的な問い合わせは営業日の 24 時間以内に回答されます。

• コミュニケーション方法: 電子メール、電話、および詳細な技術交換のためのオンライン会議によるサポート

• ドキュメント: すべての技術ドキュメントは中国語と英語の両方で提供されます。

• FAQ ライブラリ: 一般的な統合問題のソリューション ライブラリが顧客の参考のために確立されています。
