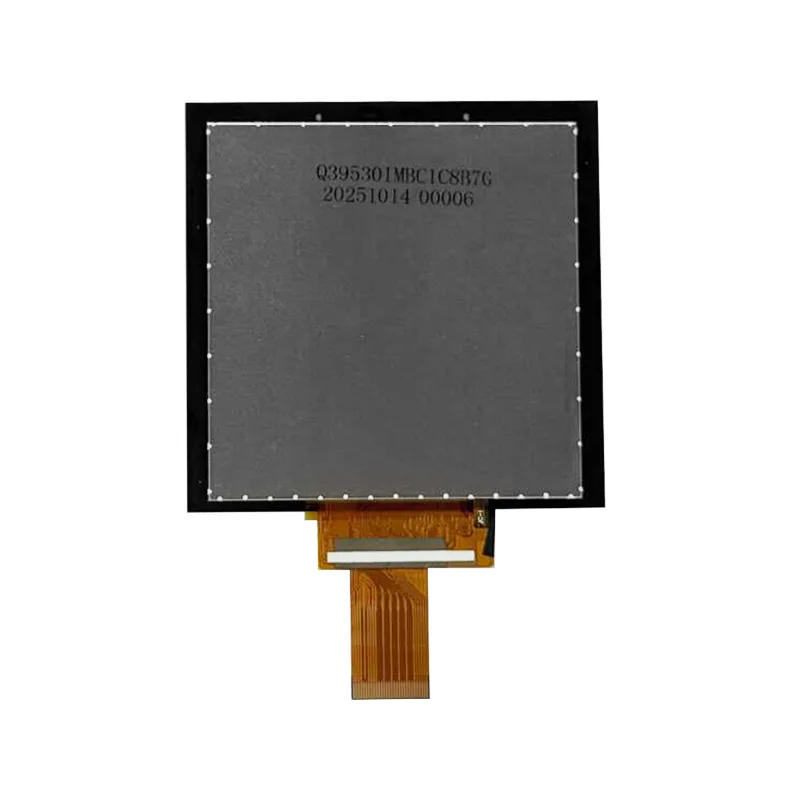

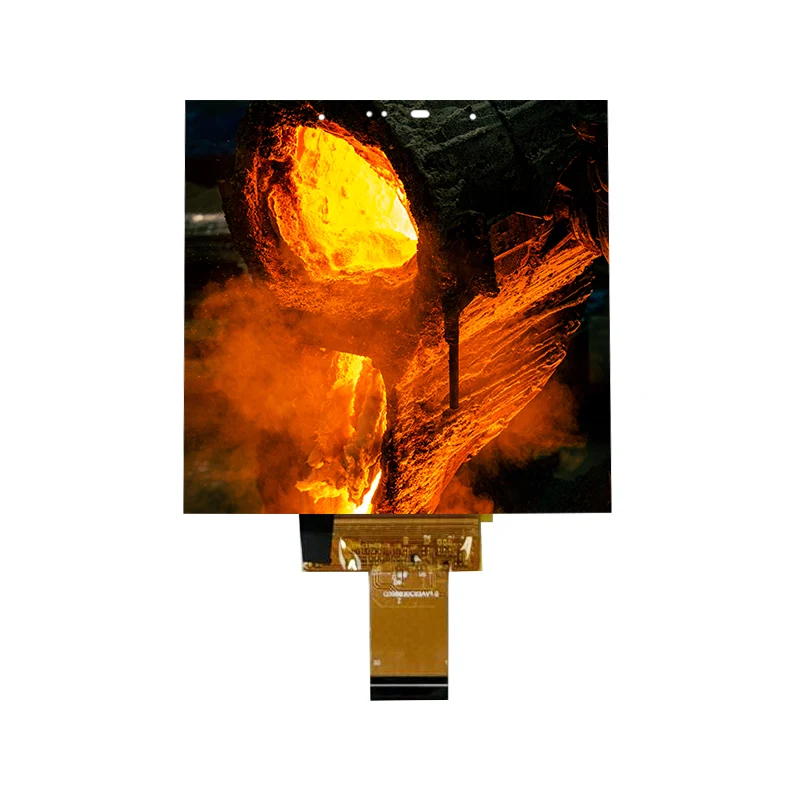

3.95 インチ透過型全表示薄型セル内タッチスクリーンモジュール

品質を犠牲にすることなくスペースと効率を最大化するこのコンパクトな 3.95 インチ透過型全表示薄型セル内タッチスクリーンモジュールは、厚さわずか 2.2 mm で、解像度 480x480 を誇ります。高効率 LED バックライトシステムを採用しており、低消費電力で最大 500 nit の輝度出力を実現します。

お問い合わせを送信

製品説明

最新の MIPI インターフェイスにより、シームレスな統合と高速データ転送が保証されます。 3.95 インチの透過型全表示薄型セル内タッチスクリーンモジュールは、-30 °C ～ +80 °C の動作温度範囲をサポートしており、小型、ポータブル、組み込みデバイスにとって理想的なスマートディスプレイとなります。

応用：

携帯型医療診断装置

コンパクトで堅牢な設計: このスリムな 3.95 インチ透過型全表示薄型セル内タッチスクリーンモジュールは、広い動作温度範囲/保管温度範囲 (-30 ～ +85°C) を備えており、異なる場所間を移動する必要があるポータブル医療機器に最適です。

臨床グレードの鮮明さ: IPS 組み込みテクノロジーを利用した 3.95 インチ透過型全表示薄型セル内タッチスクリーンモジュールは、鮮明で一貫した画像を提供し、信頼性の高い診断のニーズを満たし、以下の用途に最適です。 • 携帯型診断機器: 携帯型 ECG モニター、血液分析装置。

• 治療装置: ウェアラブル輸液ポンプ、理学療法装置インターフェース。

• 緊急設備: 除細動器のステータス表示、救急隊員のモニター。

• モバイルデータ端末: ナースステーションおよびモバイル患者記録管理用。

項目仕様

パラメータ	仕様
サイズ	3.95インチTFT LCDモジュール2
パネルの種類	TFTインセル
解決	480×RGB×480
表示領域	71.86(W)×70.18(H)mm
ピクセルピッチ	0.1497(H)×0.1462(V)mm
表示モード	該当なし
色の数	1670万
見る方向	全て
NTS	72%
コントラスト比	1200 (標準)
表面輝度	500 cd/m² (標準)
応答時間	30 ミリ秒 (標準値)
ドライバーIC	ST7102I
インターフェースの種類	システム MIPI/IIC インターフェイス
動作温度	-30℃～+80℃
保管温度	-30℃～+80℃
モジュールの寸法	75.66(W)×78.23(H)×2.20(T)mm
バックライトタイプ	LED（4S2P構成、8個のLED）
バックライト電流	40mA
バックライト電圧	12.4V (標準値)

詳細

天府のリーディングタイム

標準品		カスタマイズされた製品
注文数量	納期	カスタマイズタイプ	納期
1-30個	すぐに	B/L & FPC & TP	5週間以内
31-100個	1週間	B/L & FPC & TP	5週間以内
101-500個	2週間以内	B/L & FPC & TP	5週間以内
501-1000個	3週間以内	B/L & FPC & TP	5週間以内
1001-5000個	3週間以内	BL＆FPC＆TP	6週間以内
5000個以上	4週間以内	BL＆FPC＆TP	6週間以内

品質検査

Tianfu は、航空宇宙グレードの TFT インセルタッチスクリーンモジュールの信頼性の新しい基準を設定します。 ISO 9001 国際品質システムに準拠し、最高品質の原材料から精密な製造に至るまで包括的な品質管理を保証します。各モジュールは極限環境での厳格なテストを受けており、その卓越した長期信頼性は偶然ではなく、すべての重要な航空宇宙用途に対して当社が設定した性能ベースラインです。

パッケージ

Tianfu Packaging は、TFT LCD ディスプレイモジュール向けに完全にカスタマイズされた保護ソリューションを提供します。スナップイン式カードホルダーは、モジュールの長さ、幅、厚さ、エッジの曲率に完全に適合します。 EPE フォーマットにより、隙間なくしっかりとフィットします。外箱はパレットの寸法に合わせて5層の強化段ボールになっています。内装にはカスタムフォーム中間層とエアクッショニングを採用し、4層の保護システムを構築しています。このパッケージは ISTA-3A テスト (道路/航空輸送での落下、振動、および押しつぶしをシミュレート) に合格しており、振動リスクを 98% 以上低減し、長距離輸送や繰り返しの積み降ろし中でもディスプレイが無傷で傷がなく、機能することを保証します。
