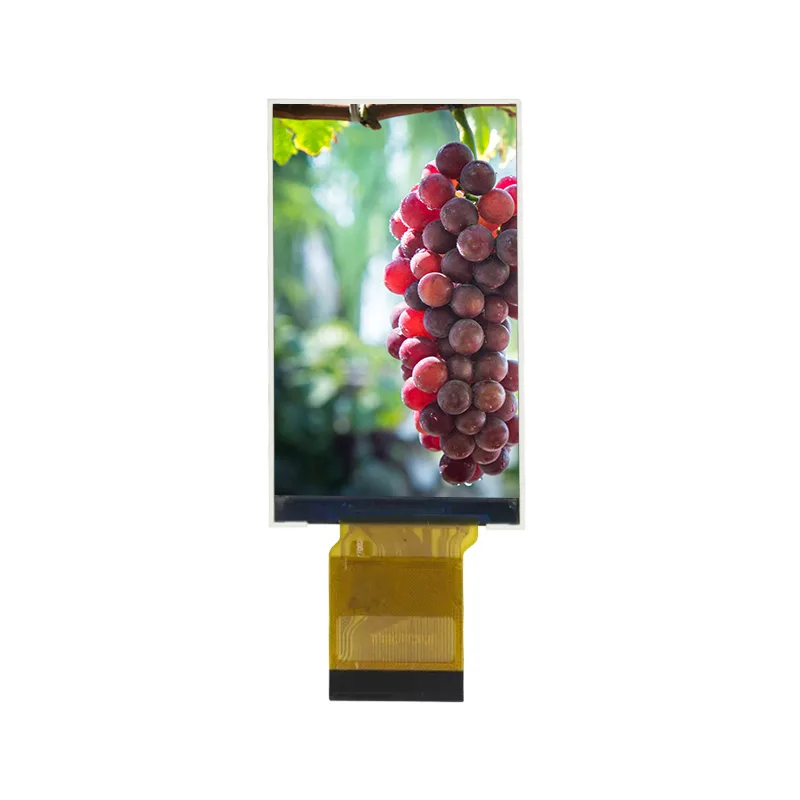

3.92 '高輝度IPS TFT LCDスクリーンモジュール

BOEのGV039ZZM-N81-1QP0の導入：プレミアム3.92 '高輝度IPS TFT LCDスクリーンモジュールは、262K色で活気に満ちた320x320解像度を提供します。 300ニットの明るさ、55-60％NTSCカラー範囲、ウルトラスリム2.17mmプロファイルを備えています。 3.92 '高輝度IPS TFT LCDスクリーンモジュールは、MCUインターフェイス、LEDバックライト、ROHSコンプライアンスを備えた産業用デバイスに最適です。 -20°Cから70°Cの操作にわたる信頼性のために設計されています。コンパクトなデザインで鮮明なビジュアルを体験してください。

お問い合わせを送信

製品説明

中国のTianfu TFT LCD Module Factoryをサポートして、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

在庫機能のTianfu

1.Vivid 3.92 "ディスプレイ

高解像度320x320 RGBパネルは、55〜60％のNTSCカラー範囲で鋭い262K色のビジュアルを提供します。

2.ultra-slimプロファイル

3.92 '高輝度IPS TFT LCDスクリーンモジュールコンパクト2.17mm厚さと26G重量ポータブルデバイスの洗練された統合を有効にします。

3.頑丈なパフォーマンス

3.92 '高輝度IPS TFT LCDスクリーンモジュールは、MCUインターフェイスと低電力LEDバックライトを使用して、-20°Cから70°Cで確実に動作します。

4.産業用グレードの耐久性

3.92 '高輝度IPS TFT LCDスクリーンモジュールは、高/温度操作とROHSコンプライアンスの240時間の認定を受けています。

仕様

一般仕様
モジュールタイプ	3.92インチTFT（A-SI）	-	-
表示解像度	320×320ピクセル	-	-
インターフェイスタイプ	MCU/SPI	-	-
色の深さ	16.7mの色	-	-
ドライバーIC	ST7796	-	-
機械的寸法	76.72×74.86×2.1 mm	-	-
アクティブエリア	71.13×69.82 mm	-	-
動作温度	-20°C〜 +70°C℃	-	-
保管温度	-30°C〜 +80°C	-	-

電気仕様
パラメーター	分	タイプ	マックス
システム電圧（VDD）	2.5 v	2.8 v	3.6 v
電圧上のTFTゲート（VGH）	10 v	12 v	14 v
電圧のTFTゲート（VGL）	-14 v	-12 v	-10 v

信頼性テスト
テスト項目	条件
高温貯蔵	80°C、240時間
低温貯蔵	-30°C、240時間
高温と湿度（運用）	60°C、90％RH、240時間

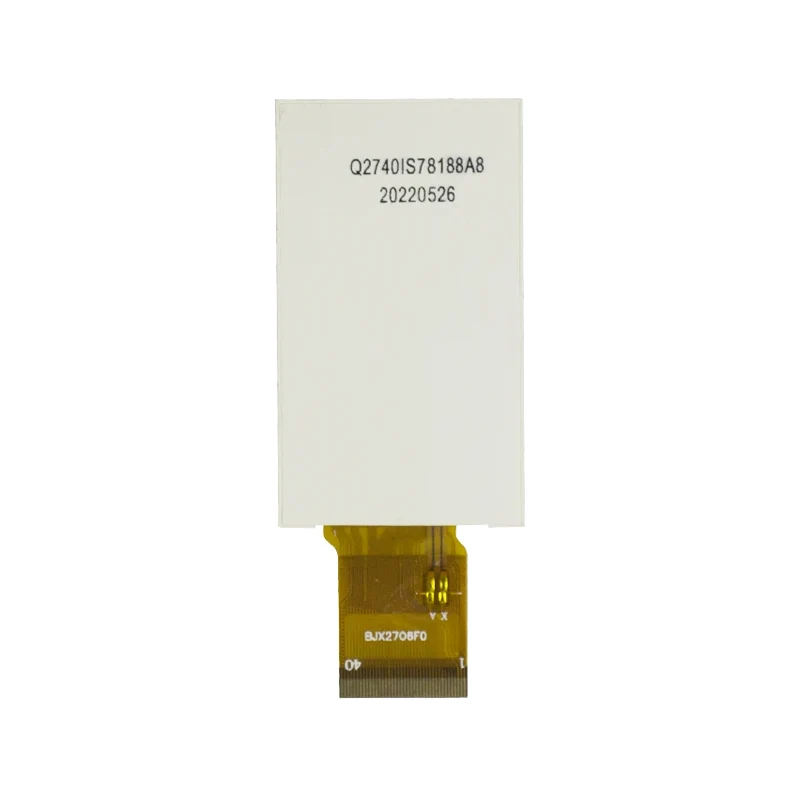

LCDモジュールの詳細

3.92' High Brightness IPS TFT LCD Screen Module

TIANFU 3.92 'IPS TFT LCD画面モジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	b/l＆fpc＆tp	5週間以内
31-100 PC	1週間	b/l＆fpc＆tp	5週間以内
101-500 PC	2週間以内	b/l＆fpc＆tp	5週間以内
501-1000 PC	3週間以内	b/l＆fpc＆tp	5週間以内
1001-5000 PC	3週間以内	BL＆FPC＆TP	6週間以内
5000個以上のPC	4週間以内	BL＆FPC＆TP	6週間以内
