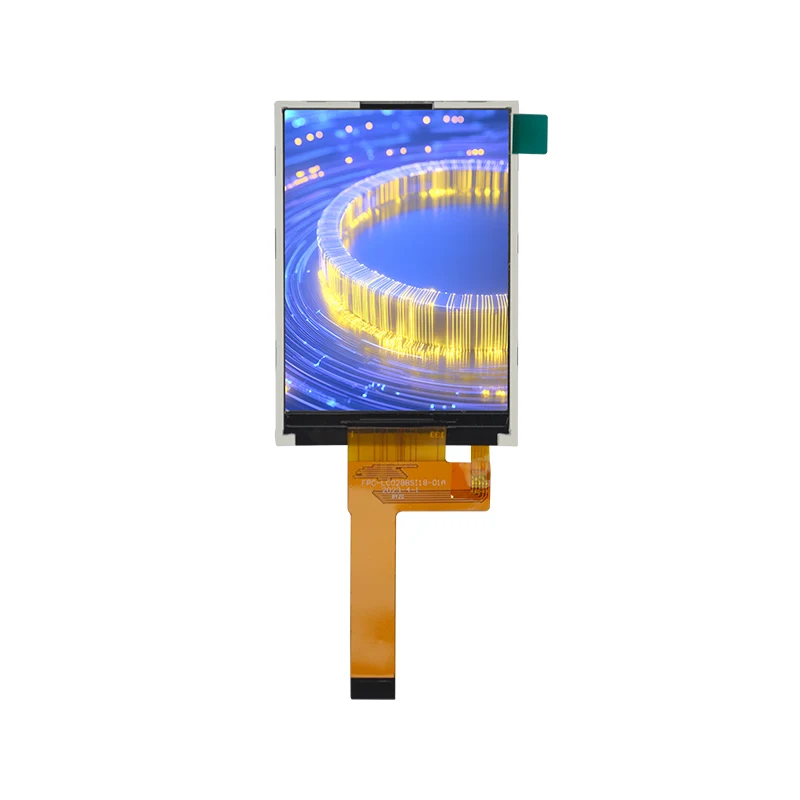

2.7 '300 NIT標準IPS TFT LCDスクリーンモジュール

TIANFUV2.7 '300 NIT標準IPS TFT LCDスクリーンモジュールは、960×240および16mの色で、過酷な条件用に構築され、-20°Cから +85°Cで動作し、-55°Cから +125°Cで貯蔵し、10.2V LEDバックライト（15–25MA）を備えています。 0.18mmピクセルピッチ、2.7 '300 NIT標準IPS TFT LCDスクリーンモジュールを備えたコンパクト（39.1×67.5×2.4mm）は、自動車HMI、産業コントロール、屋外IoT、および頑丈な信頼性を必要とするスマートアプライアンスに最適です。

お問い合わせを送信

製品説明

中国のTFT LCDスクリーンモジュールファクトリーであるTianfuは、小型バッチトライアルの注文とカスタムファームウェア/インターフェイスデザインをサポートし、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

TIANFU 2.7 '300 NIT標準IPS TFT LCDスクリーンモジュール在庫機能

1.高解像度の産業ディスプレイ

険しい環境での鮮明なテキストとグラフィックスの600：1のコントラスト比の960×240解像度。

2.デュアルインターフェイスの柔軟性

多様なMCUプラットフォームと互換性のあるSPIインターフェイスとRGBインターフェイスの両方をサポートします。

3.拡張温度範囲

-20°Cから +70°Cから確実に動作し、自動車および屋外アプリケーションに最適です。

4.優先色のキャリブレーション

CIE 1931カラー座標は、バッチ全体で一貫した色の再現を保証します。

2.7 'カスタマイズ2.7' 300 NIT標準IPS TFT LCDスクリーンモジュール仕様

モジュールタイプ	2.7 "TFT/16Mカラー
解決	960×240ピクセル（グラフィックドットマトリックス）
インタフェース	SPI＆RGB
表示モード	透過性TFT
バックライト	ホワイトLED（平行）

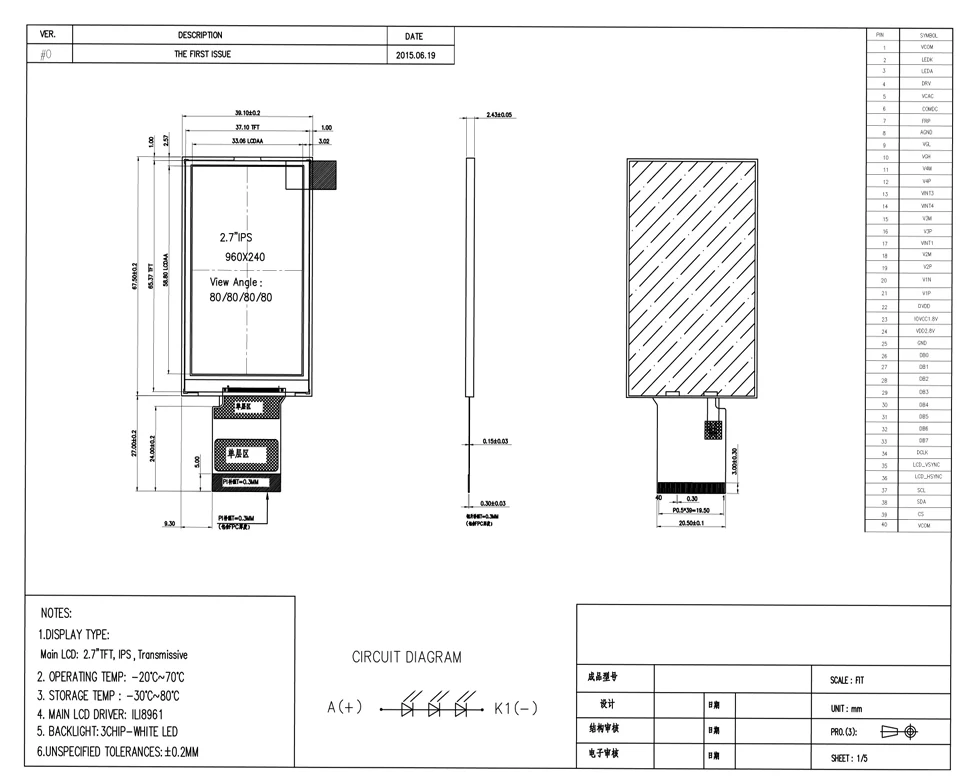

機械的寸法	39.1（w）×67.5（h）×2.4（t）mm（fpc除外）
アクティブエリア	33.06（w）×58.80（h）mm
ピクセルピッチ	0.18375（w）×0.13775（h）mm
電気仕様	・ロジック電圧（VDD）：3.0–3.6V（typ。3.3V）・入力電圧（VIH）：0.8×IOVCCからIOVCCへ・入力電圧（VIL）：-0.3V〜0.2×IOVCC ・現在の消費：8mA（typ。）
バックライト仕様	・電圧：8.7–10.2V ・現在：15–25MA ・操作温度：-20°C〜 +70°C ・貯蔵温度：-30°C〜 +80°C
タイミング特性	・Clkin頻度：13.5–30MHz（型27MHz）・HSD期間：1024–1907 Clkinサイクル・垂直同期：242.5–450.5H（NTSC/PAL）

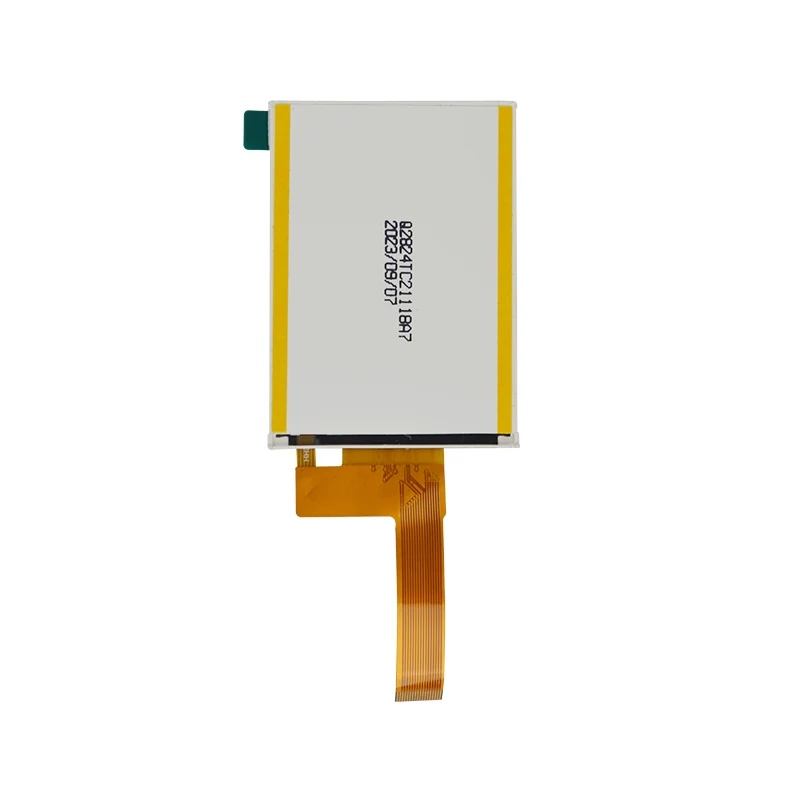

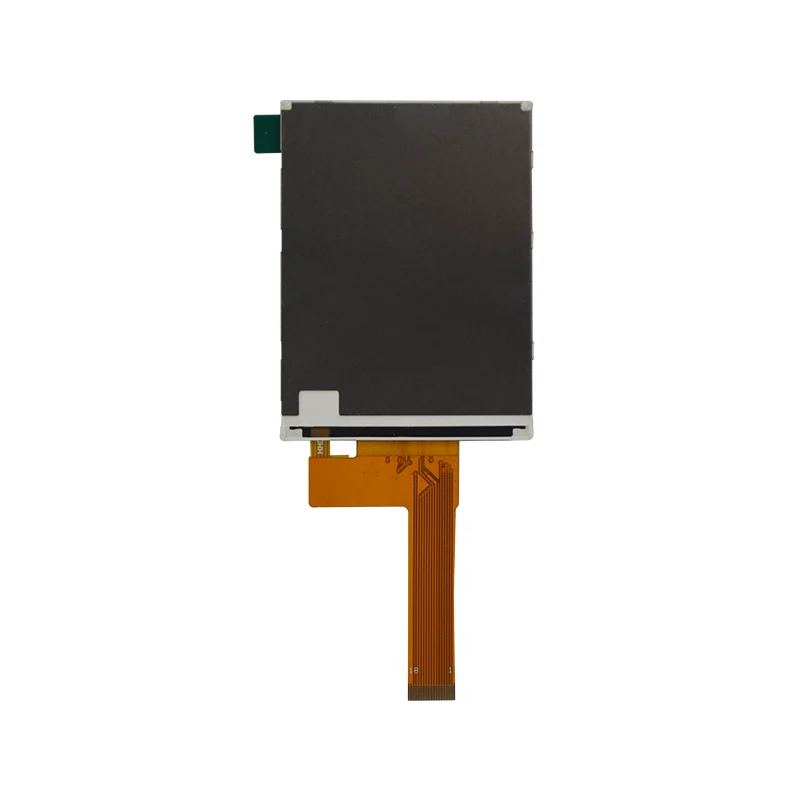

TIANFU 2.7 '300 NIT標準IPSTFT LCD画面モジュールの詳細

TIANFU 2.7 'IPS TFT LCD画面モジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	一般的な	5〜8週間
31-100 PC	1週間	FPC	4週間
101-500 PC	1〜2週間	CTP	6週間
501-1000 PC	2〜5週間	b/l	6週間
1001-5000 PC	4〜5週間	ドライバーボード	8週間
5000個以上のPC	5〜7週間	LCDパネル	16週間
