3.5 '産業制御IPS TFT LCDスクリーンモジュール

Precision-Eneerered 3.5 'Industrial Control IPS TFT LCDスクリーンモジュール。 320×RGB×240の解像度、超薄ゾーン（0.3±0.03mm）、および±0.2mm寸法精度を備えています。厳格なガラス-BLアライメント仕様を備えたフリービューの方向に最適化されています。 3.5 '産業制御IPS TFT LCDスクリーンモジュールは、高精度の表示統合に最適です。

お問い合わせを送信

製品説明

中国TFT LCDディスプレイモジュールの製造、中国のファームウェア/インターフェイスデザインをサポートするTIANFUは、12か月の保証に裏付けられたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

在庫機能

1.高精度構造

±0.2mm以内の厳密な寸法許容範囲は、信頼できるコンポーネントの適合と統合を確保します。

2.最適化された3.5 "ディスプレイ

3.5 '産業制御IPS TFT LCDスクリーンモジュールは、視覚的なパフォーマンスを明確にするために320×RGB×240解像度LCDパネルを備えています。

3.ルトラの薄い設計ゾーン

重要な領域は、0.3±0.03mmまでの非常に薄いプロファイルを達成します。

4.設計視聴とアセンブリ

3.5 '産業制御IPS TFT LCDスクリーンモジュールは、自由な表示方向を有効にし、正確なガラス間アライメント仕様（0.59mm/1.35mm）を含みます。

仕様

モジュールタイプ	3.5インチTFT
解決	320×RGB×240
インタフェース	24ビットRGB /シリアルRGB / CCIR656 / CCIR601
フィルム（伊藤映画）	マットアンチニュートンリング、厚さ0.188mm、シート抵抗：350〜500Ω
ドライバーIC	HX8238D
機械的寸法	76.90×63.9×3.26 mm
アクティブエリア	70.08×52.56 mm
動作温度	-10°C〜 +60°C
保管温度	-20°C〜 +70°C
表面の硬度	≥3H
応答時間	15ミリ秒以下
回路抵抗（x）	150-550Ω（フィルムサイド）
回路抵抗（y）	450-1100Ω（ガラス側）
重要な寸法	AA（アクティブエリア）：55.20 x 96.65 mm OD（アウトライン）：66.80 x 105.40 mm 接着VA（表示エリア）：57.9 x 99.4 mm 接着OD（アウトライン）：66.40 x 105.00 mm
電源	3.3V（2.6-3.6Vの範囲）
環境コンプライアンス	ROHS準拠
信頼性テスト	•高温貯蔵：80°C/96H •低温貯蔵：-30°C/96H •サーマルサイクリング：-30°C↔+80°C •ESD：±8KV AIR /±4KV接触 •振動：10–150Hz、100m/s²

詳細

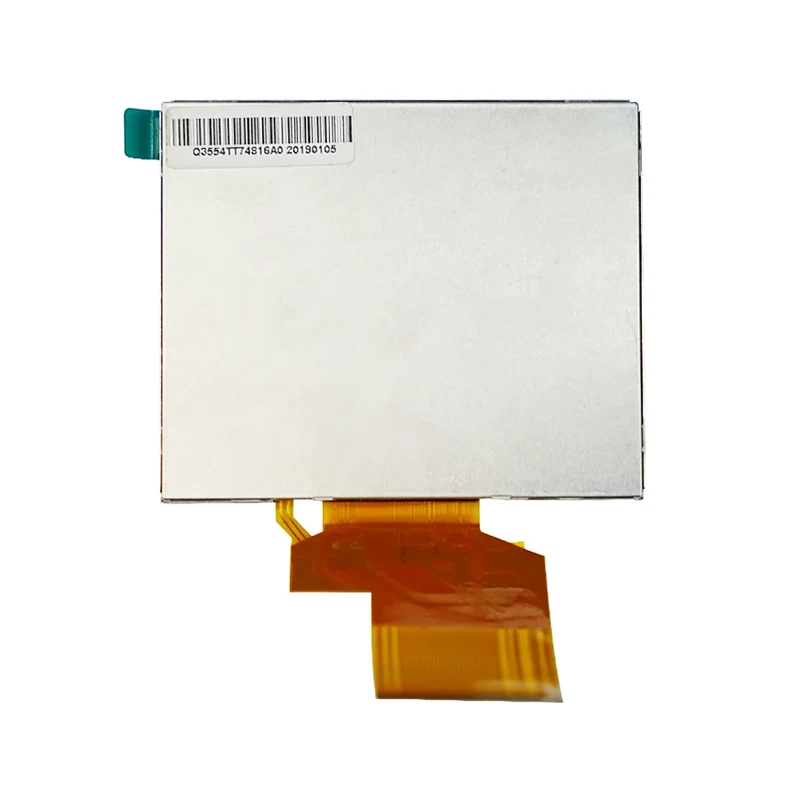

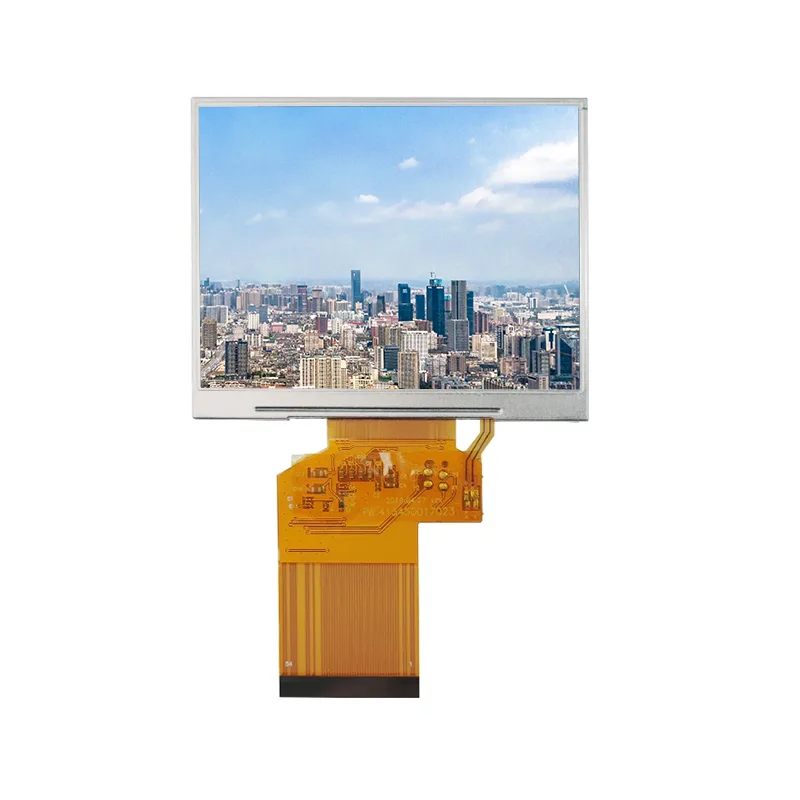

3.5' Industrial Control IPS TFT LCD Screen Module

応用

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	b/l＆fpc＆tp	5週間以内
31-100 PC	1週間	b/l＆fpc＆tp	5週間以内
101-500 PC	2週間以内	b/l＆fpc＆tp	5週間以内
501-1000 PC	3週間以内	b/l＆fpc＆tp	5週間以内
1001-5000 PC	3週間以内	BL＆FPC＆TP	6週間以内
5000個以上のPC	4週間以内	BL＆FPC＆TP	6週間以内
