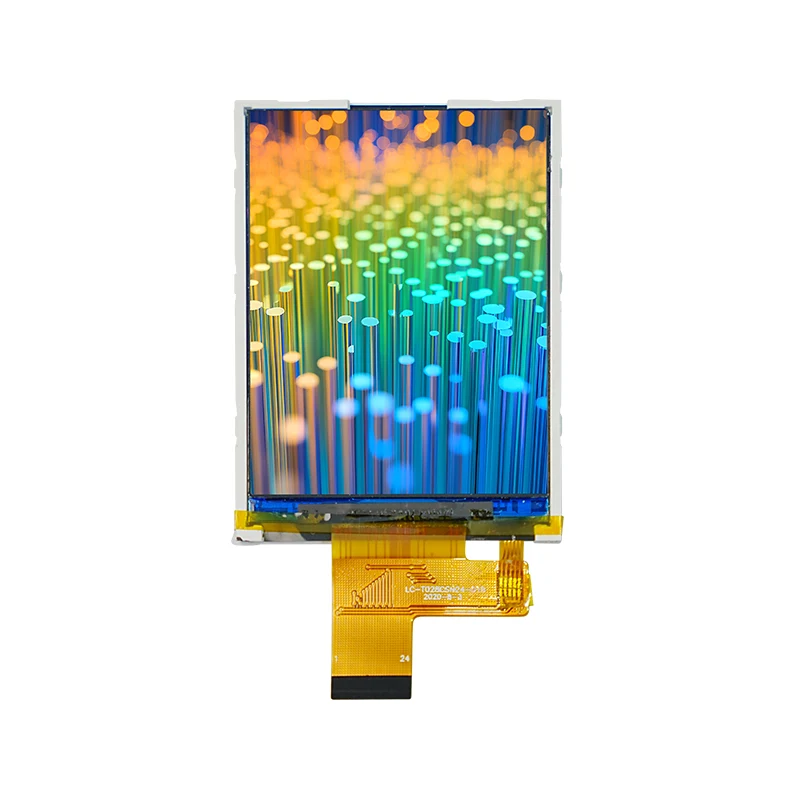

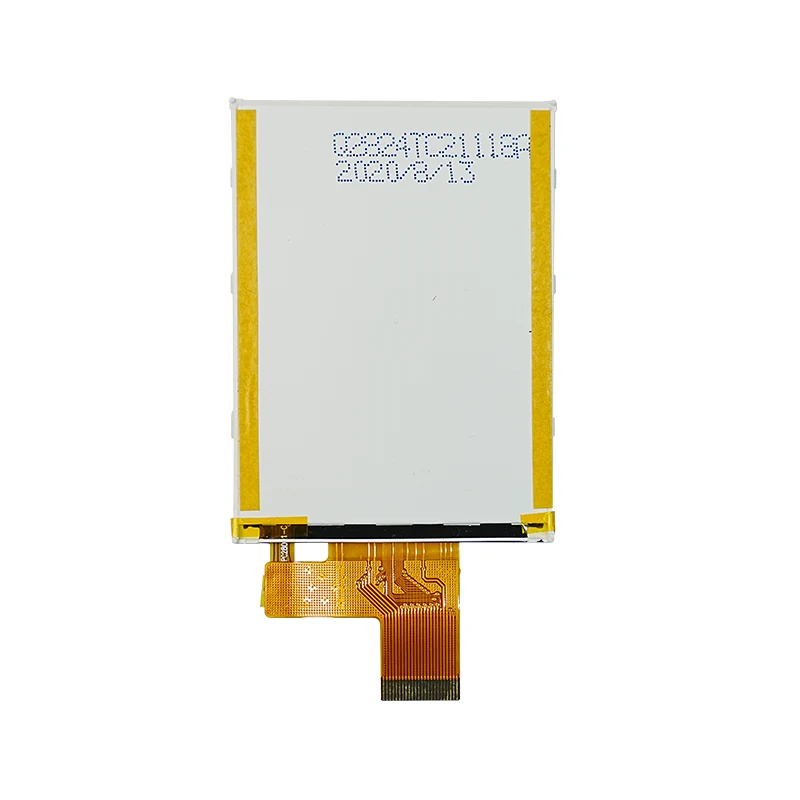

2.4 インチノーマリホワイト小型 TFT LCD ディスプレイモジュール

中国の LCD メーカーとして、Tianfu はカスタマイズされたサービスを備えた高品質でありながら予算に優しい製品を提供しています。 ST7789VドライバICによって駆動される2.4インチのノーマリホワイト小型TFT LCDディスプレイモジュールは、鮮明なディスプレイと低消費電力アプリケーションを必要とする組み込みシステム向けに特別に設計されています。

お問い合わせを送信

製品説明

TF の 2.4 インチノーマリホワイト小型 TFT LCD ディスプレイモジュールは、「ホワイトモード」ディスプレイモードを採用し、240×RGB×320 ピクセルの高解像度を提供し、MCU の 8/16 ビットパラレルインターフェイス (8080 タイミング) をサポートし、さまざまなマイクロコントローラーと互換性があります。

主な機能ハイライト:

• クリアなディスプレイ: 解像度 240×320、コントラスト比 200:1、精細な画像を表示

・広視野角：12時方向に最適な視野角を持ち、全方位の視認性をサポートします。

• 迅速な応答: 立ち上がり時間 15 ミリ秒、立ち下がり時間 20 ミリ秒、動的コンテンツの表示要件を満たします。

• 簡単な統合: 標準 8080 パラレルインターフェイスにより、開発プロセスが簡素化されます。

• 省エネ設計: 動作電流が 5mA と低く、ポータブル機器に適しています。

現在、当社の2.4インチLCDモジュールは幅広い分野で採用されており、あらゆる業界にわたる顧客基盤を誇っています。

家電および車載電子機器：スマート家電（コーヒーメーカー、電子レンジ、洗濯機、炊飯器など）のコントロールパネル、車載計器クラスタ、車載インフォテインメントスクリーン、パーキングセンサー。

スマートウェアラブルと健康モニタリング: スマートウォッチ、健康追跡ブレスレット、ポータブル血糖計/血圧モニター。時間、通知、心拍数、血中酸素濃度、測定データなどを表示します。最適な明るさ（通常 250 ～ 950 cd/㎡）と低消費電力により、長時間の使用に最適です。

よくある質問

Q1: 製品の品質については、具体的にどのような品質管理措置を講じていますか?

A: 当社では、材料の入荷検査から出荷までの全プロセスの品質管理を実施しています。

1. すべての IC (ST7789V を含む) は、純正メーカーまたは認定チャネルから調達されています。

2. 100% の LCD パネルが明るいドット、暗いドット、均一性のテストを受けています。

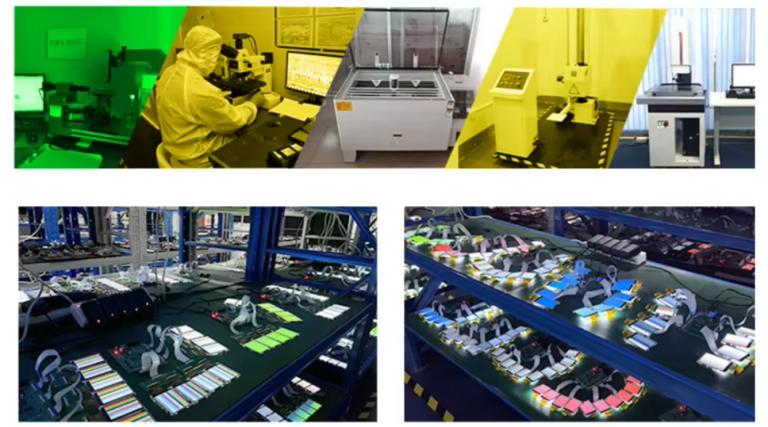

3. モジュール組み立て後、製品は 72 時間の室温エージングと高温・低温サイクル試験を受けます。

4. 一貫した製品品質を保証するために、追跡可能なバッチ番号が提供されています。

Q2: 表示異常や品質上の問題が発生した場合、どのようなサポートを行ってくれますか?

A: 中国のカスタム LCD サプライヤーの基本的な要件は、顧客からの問い合わせへの対応です。当社は 3 つのレベルの技術サポートを提供しています。

1. 24時間以内の事前故障診断対応。

2. 詳細な障害トラブルシューティングのフローチャートとテストポイント電圧の参考値の提供。

3. 製品の品質問題であることが確認された場合、当社は紛争のない返品および交換ポリシーを約束し、根本原因分析 (RCA) を実施し、レポートと予防策をお客様に提出します。私たちは品質問題を改善の機会として捉えています。

Q3: 製品の歩留まりや信頼性データは何ですか?

A: 中国のメーカーとして、Tianfu は品質の追求にあらゆる手を尽くしています。工場出荷品の平均歩留まりは99.7%以上を維持しています。加速寿命試験データによると、モジュールの MTBF (平均故障間隔) は、一般的な動作条件下で 50,000 時間を超えています。その間、12か月の保証期間を提供します。

Q4: 屋外の太陽光の下でもディスプレイははっきりと読めますか?

A: はい。このモジュールの中心輝度は 280 ～ 300 cd/m² で、コントラスト比は 200:1 で、一般的な屋外照明条件下でも可読性が確保されています。直射日光が当たる環境では、アンチグレア処理を追加するか、バックライトの輝度を上げることをお勧めします。

Q5: モジュールの動作温度範囲はどれくらいですか?

A: 通常の動作温度範囲は -20°C ～ +70°C、保管温度範囲は -30°C ～ +80°C で、ほとんどのアプリケーション環境の要件を満たすことができます。

Q6: バックライトの寿命はどれくらいですか?

A: バックライトは 4 つの LED を備えた並列設計を採用しており、通常の耐用年数は 30,000 時間です。バックライトの標準動作電圧は 3.2V (80mA) です。

仕様

パラメータ	Q2424TC77118A7 (ST7789V ドライバー IC を搭載した TFT-LCD)
モジュールの種類	2.4 インチ TFT ノーマリーホワイト
解決	240×RGB×320ピクセル
見る方向	12時（θ≦90°、φ≦360°）
明るさ（中央）	280 ～ 300 cd/m² (標準)
コントラスト比	200:1 (標準)
応答時間	立ち上がり: 15ms、立ち下がり: 20ms (標準)
インタフェース	MCU 8/16 ビット (パラレル 8080 タイミング)
動作電圧	2.6～3.5V (VDD)、2.8V/3.3V (代表値)
消費電流	5mA (標準 @ 2.8V)
バックライト電圧	3.2V (標準 @ 80mA、4 つの LED を並列)

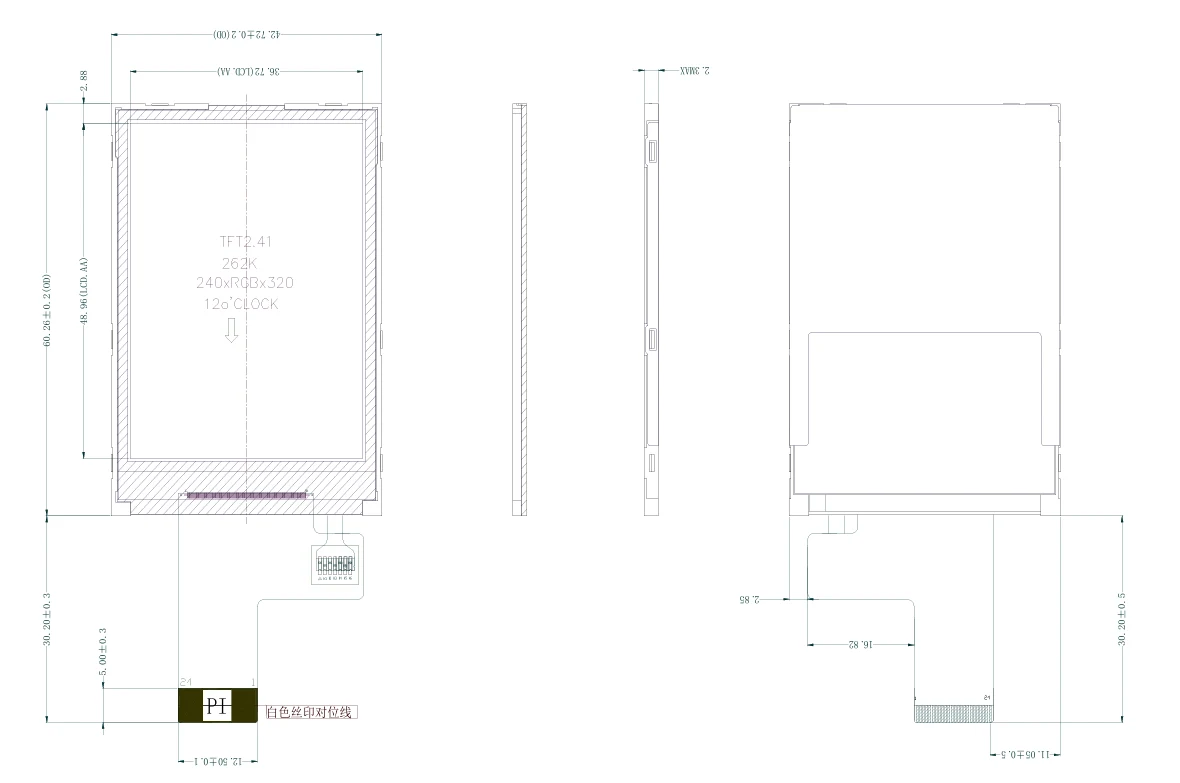

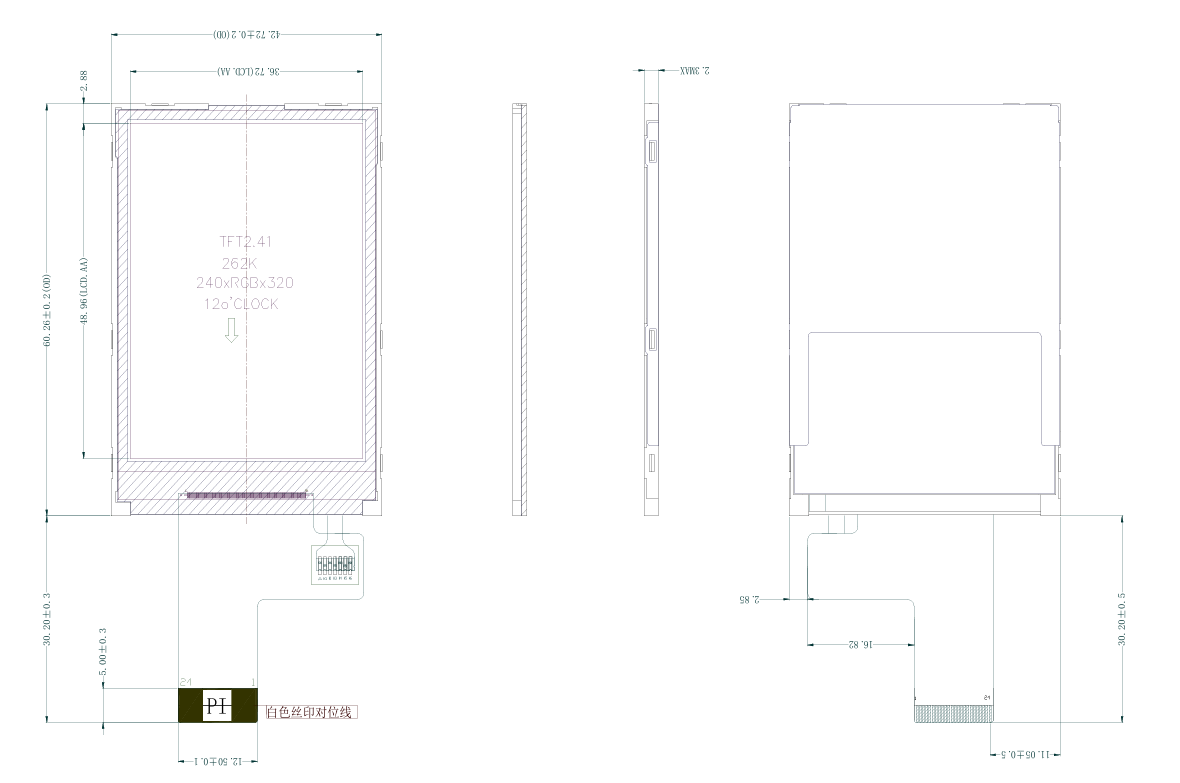

モジュールの寸法	42.72×60.26×2.3mm
アクティブエリア	36.72×48.96mm
動作温度	-20℃～+70℃
保管温度	-30℃～+80℃
バックライトの寿命	30,000 時間 (標準)

詳細

比較寸法	Q2424TC77118A7 (当社の 2.4 インチ LCD ディスプレイ)	典型的な競合他社 A (低コスト SPI 画面)	代表的な競合製品B（高輝度工業用スクリーン）	家電業界にとっての意義
明るさと視認性	280 ～ 300 cd/m² (中心部の標準値)	約200cd/m²	最大 400 cd/m² 以上	適度でバランスのとれた明るさ：キッチンやリビングルームなどの明るい環境でも鮮明な視認性を確保するだけでなく、過度の高輝度による不必要な電力消費とコストを回避します。
インターフェイスとパフォーマンス	MCU 8/16 ビットパラレルインターフェイス (8080)	4線式SPIインターフェース	SPIまたはRGBインターフェース	シームレスなインタラクションの秘密: 複雑なグラフィックス (アニメーション、マルチレベルメニューを含む) のリフレッシュにおいて SPI を大幅に上回るパフォーマンスを発揮する当社のパラレルインターフェイスは、ゴーストのないきびきびとしたタッチ/キーストロークの応答を保証し、ユーザーエクスペリエンスを次のレベルに引き上げます。
消費電力性能	標準 5mA @ 2.8V (全体の消費電力)	未指定 (通常はこれより低い)	規定なし（高輝度は通常、高消費電力を伴います）	省エネと安定性に優しい：超低動作電力消費は、端末家電製品のエネルギー消費量の削減、環境保護基準の適合、発熱の削減に直接役立ち、機械全体の長期信頼性の向上に貢献します。
動作電圧範囲	広い電圧範囲: 2.6V - 3.5V	通常は 3.3V または 5V の固定電圧です。	通常は 3.3V の固定電圧です。	強化された電源適応性: 幅広い電圧設計により、家電製品内の電力変動 (例: モーターの起動と停止によって引き起こされる干渉) との互換性が向上し、システムの安定性が向上し、電源設計の困難さが軽減されます。
コストと価値	バランスの取れたコストパフォーマンス	極めて低い調達コスト	調達コストの上昇	最低の総所有コスト: 家電製品の性能要件 (明るさ、リフレッシュレート) を満たすことを前提として、過剰な仕様や性能不足を回避し、最も競争力のある価格を提供します。

当社を選ぶ理由— 家電製品のパフォーマンスを向上

家電製品のニーズに応える比類のない信頼性と耐久性

家電製品は長持ちするように作られており、そのコンポーネントも同様です。当社のモジュールは、標準的なバックライト寿命 30,000 時間、-20°C ～ +70°C の広い動作温度範囲、および工場出荷時の 99.7% 以上の歩留まりを誇ります。 ISO9001 認証を取得しており、過酷な家庭環境 (油煙や極端な温度変化など) にも耐え、製品の品質保証を支えます。

市場競争力を高める費用対効果の高いソリューション

当社は「万能」ではなく、お客様の正確なニーズを満たす精密設計のディスプレイをお届けします。予算を無駄にするオーバースペックも、ユーザーを失望させるアンダーパフォーマンスもありません。当社のソリューションは、BOM コストを削減しながら、シームレスなインタラクションと非常に明確な可視性のバランスを保ち、製品に比類のない価格パフォーマンスの優位性をもたらします。

プラグアンドプレイの統合により、市場への迅速な投入が可能

面倒なデバッグを省略できます。当社のモジュールは、標準のパラレルインターフェイス、実績のあるドライバー、および完全な初期化サンプルコードを備えています。研究開発のスケジュールを短縮し、製品開発を加速し、スマート家電製品をより早く店頭に並べ、顧客の手に届けます。
