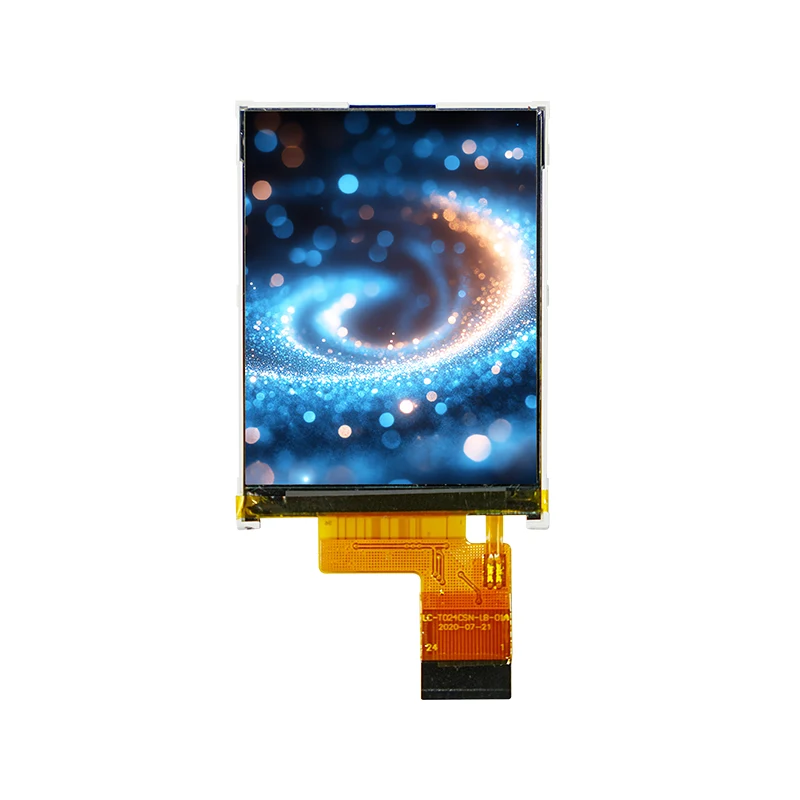

2.4 ''アクティブマトリックススモールTFT LCDディスプレイモジュール

TIANFU 2.4 '' Active Matrix Small TFT LCDディスプレイモジュールSPI 4Wインターフェイス（240RGB×320解像度、12時の表示）は、過酷な環境で-30°C〜+85°Cで動作します。アルミニウムフレームと低電力LEDバックライトを備えた認定されたCE/ROHS、このトランスミッシブ2.4 '' Active Matrix Small TFT LCDディスプレイモジュールは、自動車ダッシュボード、産業システム、屋外IoT、および家電製品（洗濯機/掃除機）を提供します。

お問い合わせを送信

製品説明

LCDモジュールの製造として、Tianfuは、小型バッチトライアルの注文とカスタムファームウェア/インターフェイスデザインをサポートすることで、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

TIANFU 2.4 ''アクティブマトリックススモールTFT LCDディスプレイモジュールストック機能

1.高解像度QVGAディスプレイ

TFT-LCDテクノロジーを備えた240（RGB）×320ピクセル。詳細なグラフィックとテキストのためのシャープで活気のあるビジュアルを提供します。

2.最適化された表示パフォーマンス

300 cd/m²の典型的な輝度（中心点）と200：1のコントラスト比を備えた12時の視聴角度で、多様な照明条件での優れた視認性が確保されます。

3.動的コンテンツの速度応答

迅速なピクセル遷移：15msの立ち上がり時間（TR）および20msの下落時間（TF）、スムーズなビデオ再生とインタラクティブなアプリケーションに最適です。

4.エネルギー効率の高い動作

低消費電力：統合されたDC/DCコンバーターテクノロジーによって強化された5MAの典型的な電流抽選で2.8V/3.3Vロジック電圧で動作します。

30,000時間のLEDバックライト寿命（典型）は、熱サイクリング、振動、湿度耐性を含む厳格な信頼性テストを通じて検証されました。

TIANFUカスタマイズ2.4 ''アクティブマトリックススモールTFT LCDディスプレイモジュール仕様

パラメーター	Q27（IL18961ドライバーICを備えたTFT-LCD）
モジュールタイプ	2.7 "TFT/16Mカラー
解決	960×240ピクセル（グラフィックドットマトリックス）
インタフェース	SPI＆RGB
表示モード	透過性TFT
バックライト	ホワイトLED（平行）
機械的寸法	39.1（w）×67.5（h）×2.4（t）mm（fpc除外）
アクティブエリア	33.06（w）×58.80（h）mm
ピクセルピッチ	0.18375（w）×0.13775（h）mm
電気仕様	・ロジック電圧（VDD）：3.0–3.6V（typ。3.3V）・入力電圧（VIH）：0.8×IOVCCからIOVCCへ・入力電圧（VIL）：-0.3V〜0.2×IOVCC ・現在の消費：8mA（typ。）
バックライト仕様	・電圧：8.7–10.2V ・現在：15–25MA ・操作温度：-20°C〜 +70°C ・貯蔵温度：-30°C〜 +80°C
タイミング特性	・Clkin頻度：13.5–30MHz（型27MHz）・HSD期間：1024–1907 Clkinサイクル・垂直同期：242.5–450.5H（NTSC/PAL）

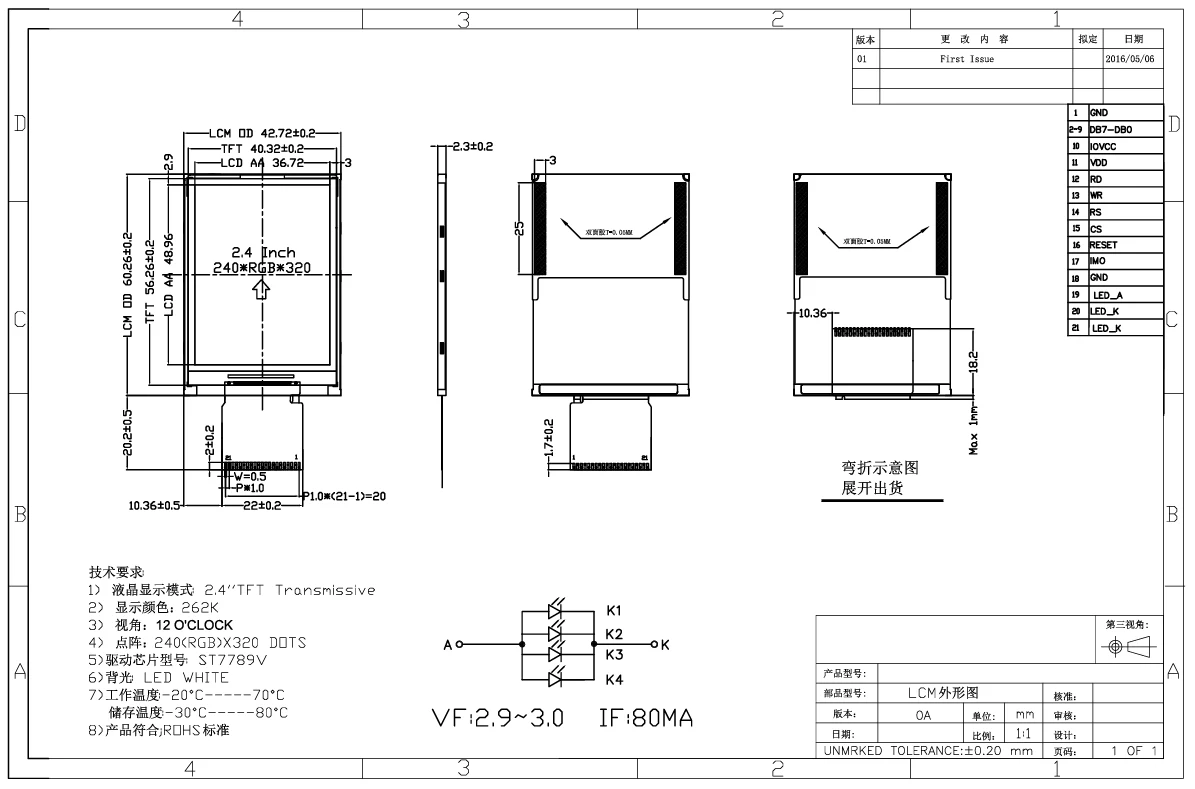

TIANFU 2.4 ''アクティブマトリックススモールTFT LCDディスプレイモジュールの詳細

Tianfu Small TFT LCDモジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	一般的な	5〜8週間
31-100 PC	1週間	FPC	4週間
101-500 PC	1〜2週間	CTP	6週間
501-1000 PC	2〜5週間	b/l	6週間
1001-5000 PC	4〜5週間	ドライバーボード	8週間
5000個以上のPC	5〜7週間	LCDパネル	16週間
