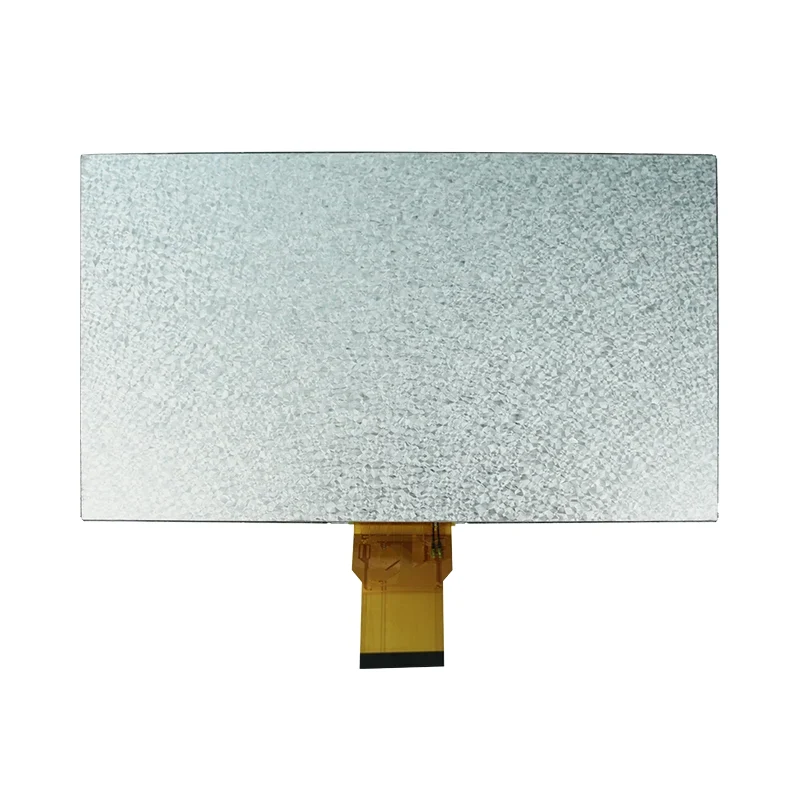

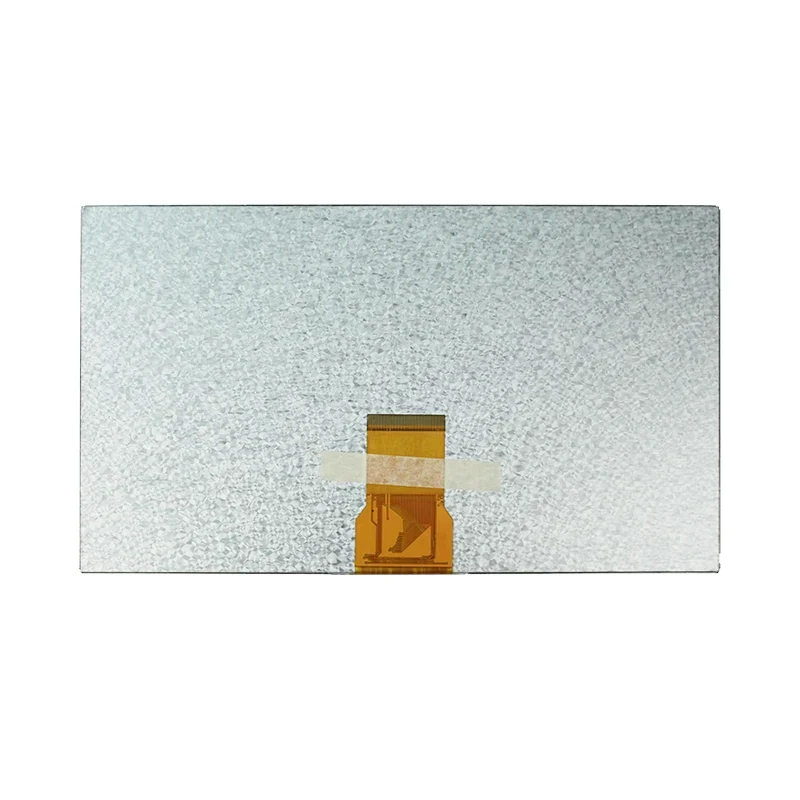

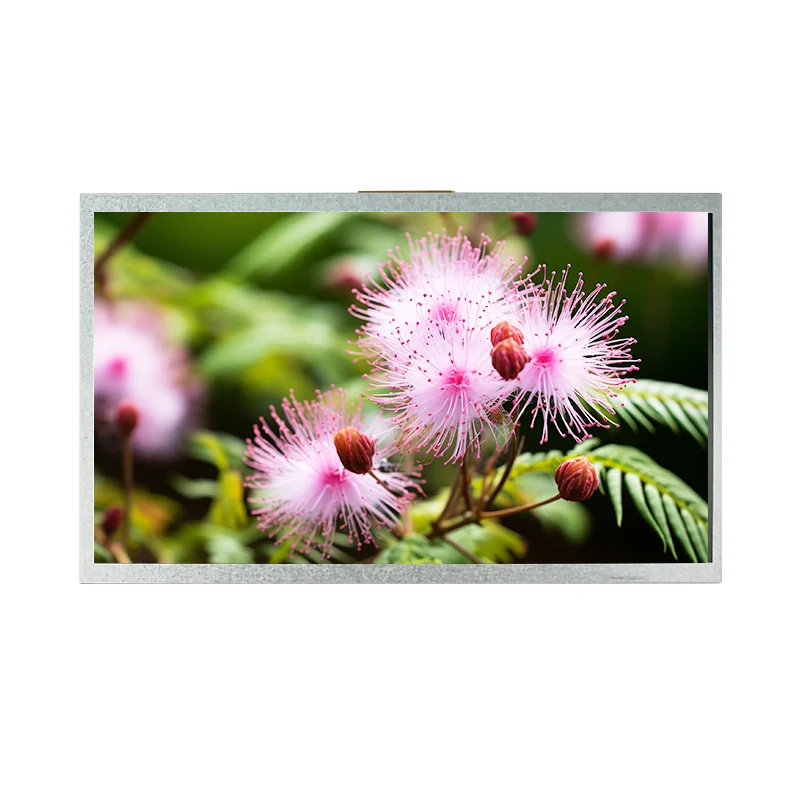

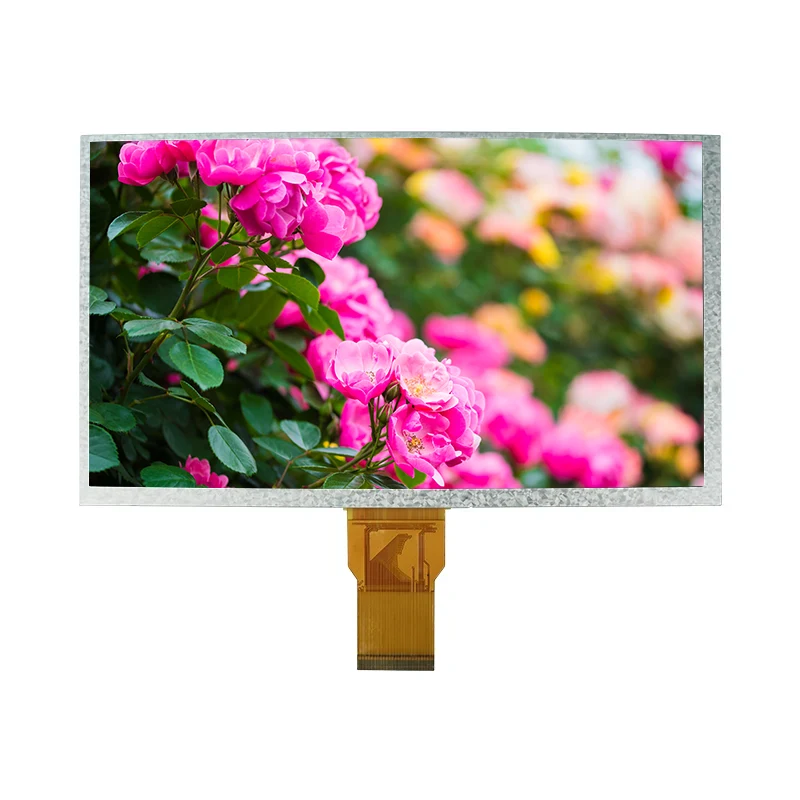

9.0 フィート産業用 HDMI TFT LCD ディスプレイ モジュール

主な利点 – このモジュールがあなたの設計に適合する理由

📐WVGA 高解像度の鮮明さ

鮮明な 800 × 480 ピクセルと RGB ストライプ配置により、HMI インターフェイスに鮮明な画像と細かいテキストを提供します。

🔌シームレスなインターフェースの互換性

24 ビット パラレル RGB (MPU インターフェイス) は、ほとんどの産業用および民生用コントローラーで動作し、開発労力を軽減します。

❄️🔥広い温度範囲

-10℃～60℃で動作します。 -20℃まで保管可能。規制のない工場のフロアや屋外の筐体でも信頼性を発揮します。

💡長寿命バックライト

20,000 時間の LED 寿命により、ダウンタイムと交換コストが最小限に抑えられます。 120 cd/m²の輝度により優れた可読性を実現します。

⚙️コグテクノロジーとフリッカー制御

Chip-on-Glass パッケージによりコンパクトさが保証され、調整可能な VCOM (4.0 ～ 4.4V) によりちらつきを最小限に抑えるように微調整できます。

🛠️カスタマイズ対応

小ロットからのお試し注文も承ります。お客様独自の要件に合わせてカスタマイズ可能な FPC、B/L、タッチ パネル、ファームウェア。

技術仕様

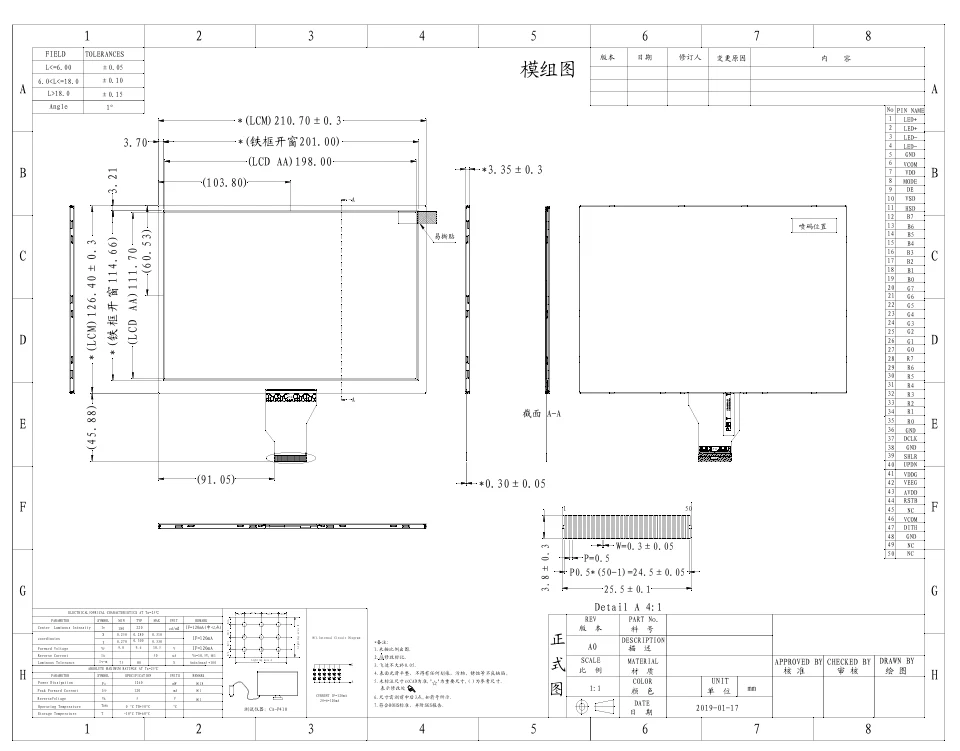

詳細

アプリケーションと成功事例

この 9.0 インチ HMI 正方形 TFT LCD モジュールは、幅広い業界での導入に成功しています。以下に、Tianfu Display が顧客の目標達成を支援した典型的なケースと実際の例を示します。

🏭産業オートメーション – CNC マシン用コントロール パネル

ヨーロッパの機械メーカーは、CNC オペレーター パネル用の堅牢なディスプレイを必要としていました。広い動作温度 (-10℃ ～ 60℃) と COG のコンパクトさにより、既存のハウジングにシームレスに統合できます。結果: 現場での故障が 30% 減少し、組み立てが簡素化されました。

🏥医療機器 – 患者モニターインターフェイス

医療機器のスタートアップ向けに、ポータブル モニターに適合するカスタム FPC とバックライトの設計を提供しました。 350:1 のコントラスト比により、明るい病院環境でも鮮明な波形表示が保証されます。 12 か月の保証により、規制への提出に自信が持てるようになりました。

🏠Sマート ホーム – 中央コントロール パネル

スマート ホーム インテグレーターは、スムーズなアニメーション レンダリングを可能にする 24 ビット RGB インターフェイスのためにこのモジュールを選択しました。調整可能な VCOM は、低輝度でのちらつきを排除し、ユーザーの利便性を向上させます。

夜間使用時の体験。

📊商業キオスク – 屋外発券ターミナル

-20℃までの保管温度で、モジュールは屋外キオスクの冬の条件にも耐えました。バックライト寿命が 20,000 時間あるため、メンテナンスの呼び出しが減り、クライアントの総所有コストが削減されます。

カスタマイズオプション

• FPC（フレキシブルプリント基板）：コネクタに合わせてピン配置、長さ、または形状を変更します。
• バックライト (B/L):特定の照明要件に合わせて、明るさ、色、LED レイアウトを調整します。
• タッチパネル：追加カスタム オーバーレイを使用した抵抗膜タッチまたは容量タッチ。
• ファームウェアとインターフェース:初期化シーケンスをプリロードするか、非標準の MCU タイミングに適応します。
• カバーガラスと光学接着:耐久性と光学的透明性が向上します。

私たちの生産と品質の流れ

1.設計とエンジニアリングのレビュー:私たちのチームはお客様の回路図と連携して互換性を確認し、最適化を提案します。

2. プロトタイピング (2 ～ 3 週間):検証用の小バッチサンプル。必要に応じて調整を繰り返します。

3. 信頼性テスト:各バッチは温度サイクル、振動、バックライトの経年劣化テストを受けて、仕様が満たされていることを確認します。

4. 大量生産 (3 ～ 6 週間):COGボンディング、FPCアセンブリ、バックライト統合、光学検査。

5.100%出荷検査:電気的、光学的、視覚的な最終チェック。ロットのトレーサビリティ記録は5年間保持されます。

また、データシート、初期化コード、テスト レポートを含む完全なドキュメントも提供しており、エンジニアが自信を持って統合できるようにします。
