8.0 インチ産業用 IPS HD TFT LCD ディスプレイモジュール

中国トップクラスの製造業、つまり高品質で安価なカスタマイズされた LCD を体験するには、Tianfu をお選びください。解像度 800×1280 の 8.0 インチ産業用 IPS HD TFT LCD ディスプレイモジュールは、鮮明なビジュアル、1200:1 のコントラスト、および 80° の広視野角を実現します。シームレスな統合を実現する MIPI DSI (4 レーン)、280cd/m² の輝度、および超薄型 2.7mm プロファイルを備えています。産業グレードの温度耐性 (-20°C ～ +60°C) と 30ms の応答時間により、信頼性を重視して設計されています。

お問い合わせを送信

製品説明

Tianfu カスタマイズされた 8.0 ' 産業用 IPS HD TFT LCD ディスプレイモジュールの仕様

表示タイプ	8.0 インチ透過型 a-Si TFT-LCD (IPS テクノロジー)
解決	800(RGB)×1280(WXGA) 1670万色
ピクセルの詳細	• ピクセルピッチ：44.85μm（H）×134.55μm（V） • 配置: RGB 縦ストライプ
ディスプレイのパフォーマンス	• 輝度: 280 cd/m² (標準) • コントラスト比: 1200:1 (標準) • 応答時間: 30ms (標準) • 視野角: 80° (H/V)
電力要件	• アナログ電源 (VCI): 2.5 ～ 4.8V • インターフェース電源 (IOVCC): 1.65 ～ 3.6V • バックライト電流: 140mA (標準) • 電源シーケンス許容値: 120ms (SLPOUT モード)
インタフェース	• タイプ: MIPI DSI (ビデオモードのみ) • 構成: 4 データレーン + 1 クロックレーン・ドライバIC：JD9365DA • リセットロジック: アクティブロー RST ピン

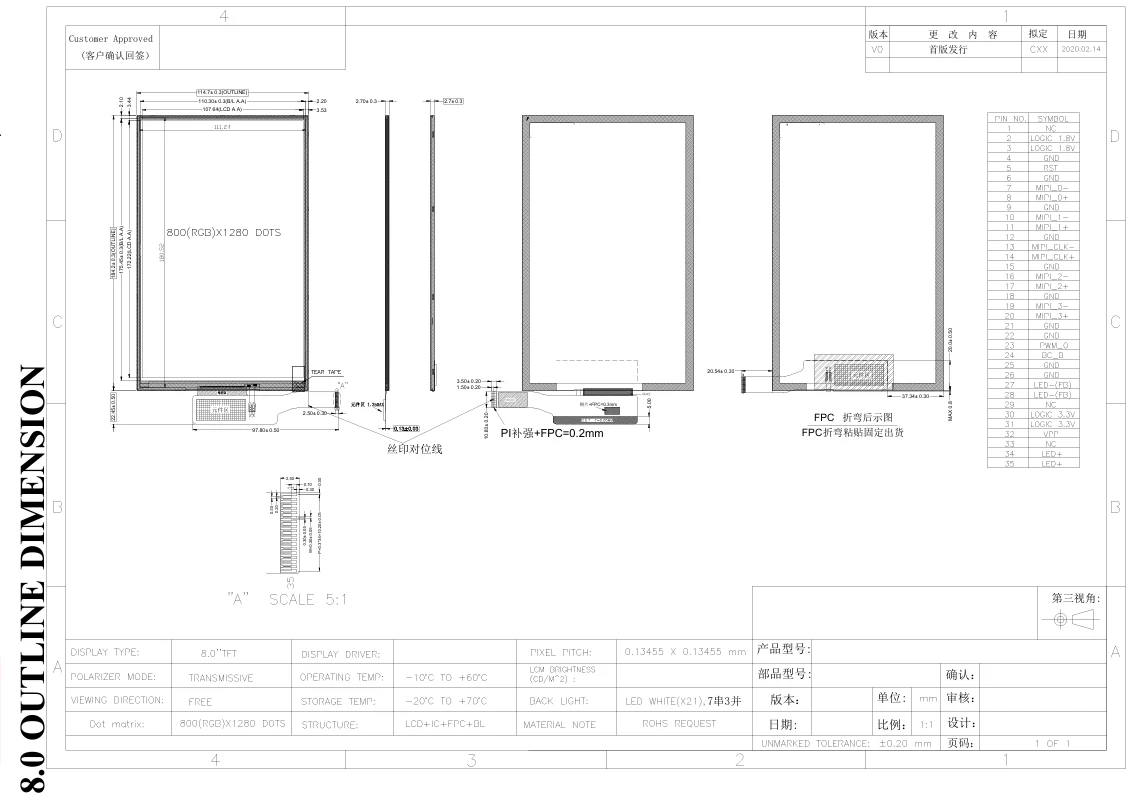

機械的性質	• 寸法: 114.7 × 184.2 × 2.7 mm (長さ×幅×高さ) • アクティブエリア: 107.64 × 172.22 mm • 重量: TBD (標準値)
信頼性試験	• 動作温度: -20°C ～ +60°C • 保管温度: -30°C ～ +70°C • 湿度: 90% RH、60°C (96 時間) • 熱衝撃: 30 サイクル (-20°C↔ +80°C)
バックライトユニット	• タイプ: シングル LED (サイドライト) • 順電圧: 9.6V (標準) • 有効期間:未定 • 制御: ピン 23 経由の PWM 調光

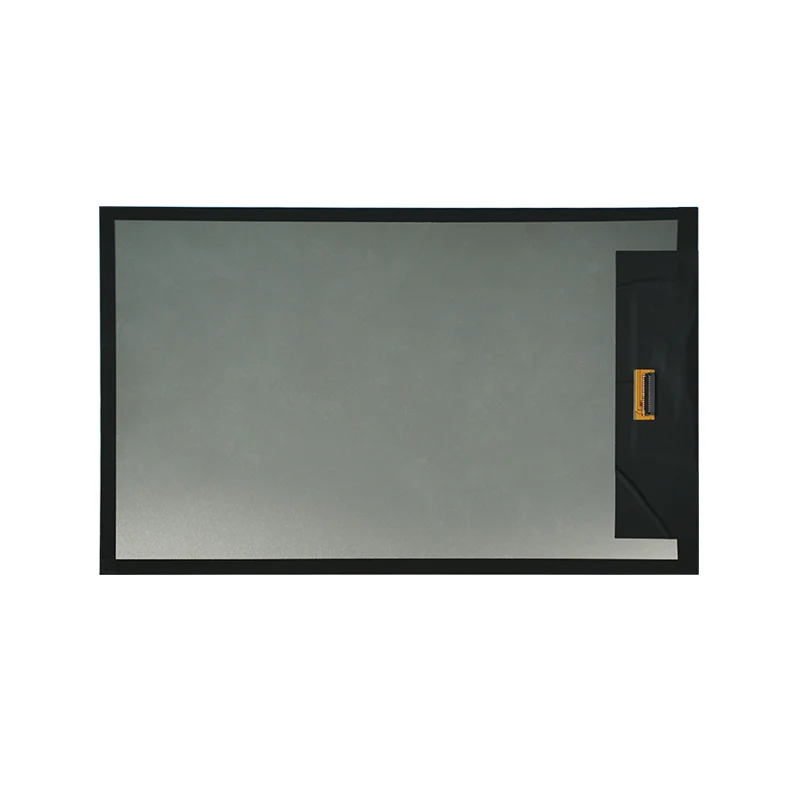

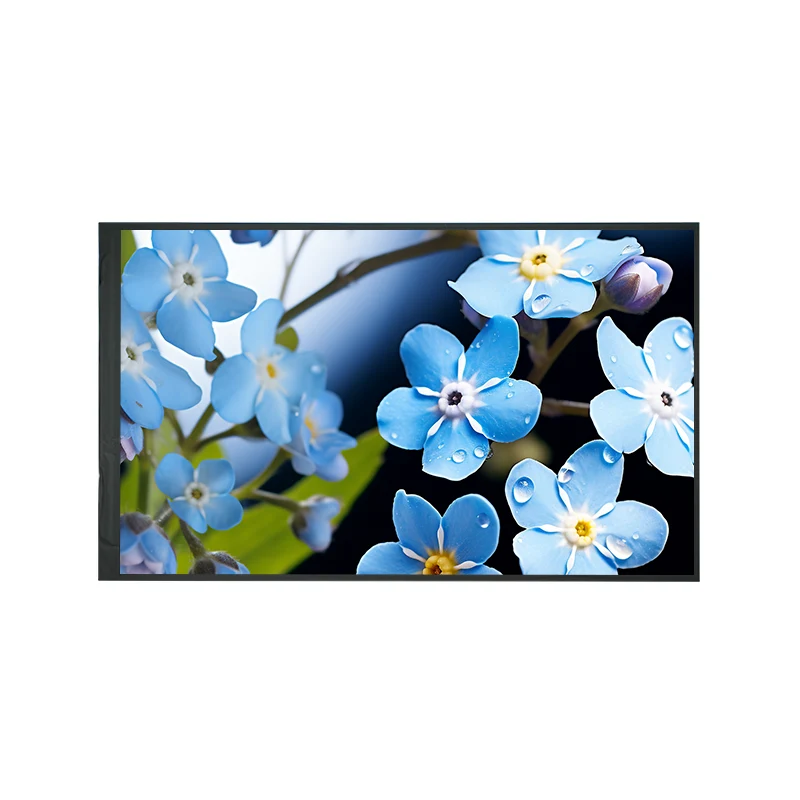

Tianfu 8.0' 産業用 IPS HD TFT LCD ディスプレイモジュールの詳細

品質管理

私たちの使命は、信頼できる製品を提供することです。このディスプレイは、あらゆる環境で安定したパフォーマンスを保証するために厳格な信頼性テストを受けており、プロジェクトの強固な基盤を築きます。

雨風に耐えられるように作られています:

広い動作範囲: -20°C ～ +60°C、極端な気象条件でも動作するように設計されています。

安全な保管: -30°C ～ +70°C で、輸送中および保管中の投資を保護します。

優れた耐湿性: 90% RH、60°C での 96 時間のテストに合格しました。

実証済みの耐久性: 30 回の熱衝撃サイクル (-20°C ↔ +80°C) に耐えました。

妥協のない品質:

工業グレードのコンポーネントを使用し、ISO 9001 規格に基づいて製造されているため、揺るぎない一貫性が保証されています。出荷前に、すべてのモジュールは 3 段階の全数検査を通過します。

私たちの利点

組み込みディスプレイの分野では、パフォーマンスパラメータは確かに重要ですが、製品の安定性とサプライヤーの信頼性がプロジェクト成功の真の基礎です。当社の 8.0 インチ IPS ディスプレイは、優れた仕様を備えているだけでなく、当社の長年にわたる技術的専門知識と品質の揺るぎない追求の集大成でもあります。

1. コアコンポーネント: 業界で実証済み

本製品のコアドライバICはJD9365DAです。これは市場での検証を経た成熟したチップソリューションであり、産業用制御や自動車エレクトロニクスなどのミッドエンドからハイエンドのディスプレイアプリケーションで数百万ユニットが出荷されています。その卓越した安定性と互換性により、主流のプロセッサプラットフォーム (Rockchip、Allwinner、NXP など) とのシームレスな統合が保証され、開発リスクと統合時間が大幅に削減されます。

2. 過酷な環境向けに構築: 検証済みの信頼性

データシートに記載されている「信頼性テスト」は、単なる理論上の主張ではありません。それぞれが実際のアプリケーションシナリオに対応しています。

幅広い温度動作 (-20°C ～ +60°C): 気候制御されていない工業作業場、屋外のポータブルデバイス、および夏の高温の自動車環境に直接適しています。

湿熱および熱衝撃試験: 倉庫保管、輸送、および急速起動停止操作中の極端な条件をシミュレートし、結露や材料の膨張/収縮によってディスプレイが故障しないことを確認します。

この「信頼性を重視した設計」の哲学は、環境適応のために追加のコストがかかる必要がないことを意味します。最初から製品に組み込まれています。

3. 多用途の産業用途: 静かな評判

このディスプレイの設計標準により、厳しい品質要件が求められる多くの分野での導入を成功させることができました。

産業用 HMI パネル: オートメーション機器に明確で安定したヒューマンマシンインタラクションインターフェイスを提供します。

携帯型医療機器: ディスプレイの一貫性、信頼性、視野角の要件を満たします。

スマートホームコントロール: ハイエンドのコントロールパネルに繊細な視覚体験を提供します。

商業小売端末: 長時間の連続稼働時にディスプレイの安定性を確保します。

これらの沈黙の「ケーススタディ」は世界中に広まり、当社の製品の品質と適用性を最も強く裏付けるものとして機能します。当社はディスプレイモジュールを販売するだけではありません。当社は、お客様の製品エコシステムに統合し、その全体的な価値を高める検証済みのディスプレイソリューションを提供します。
