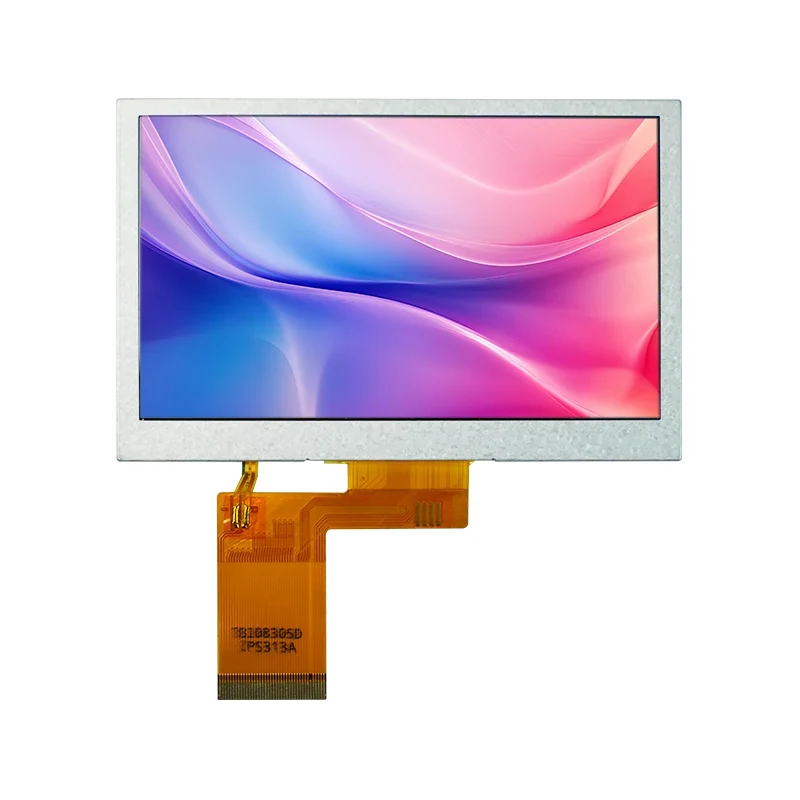

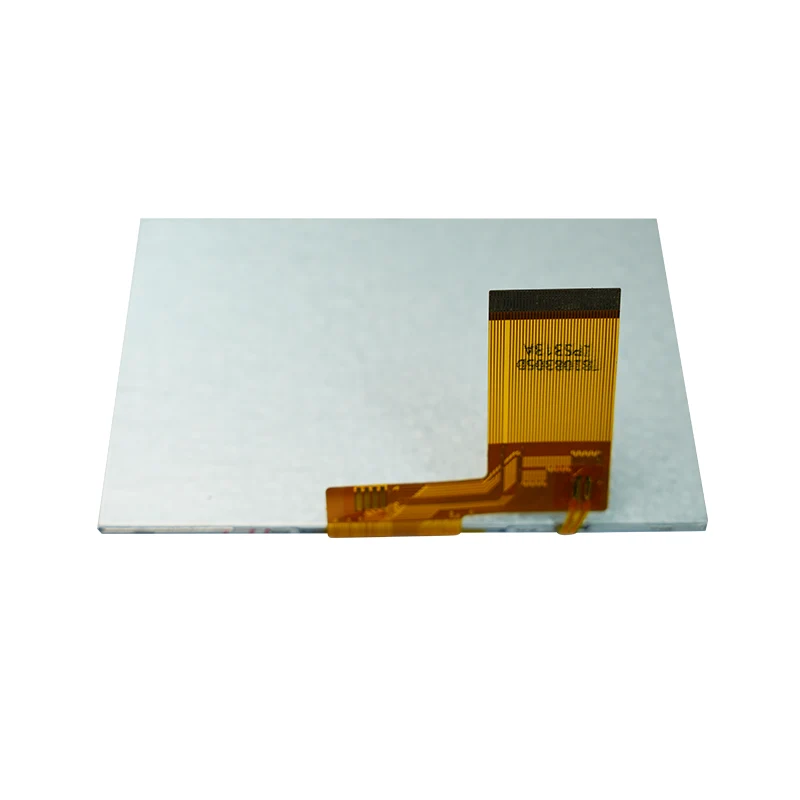

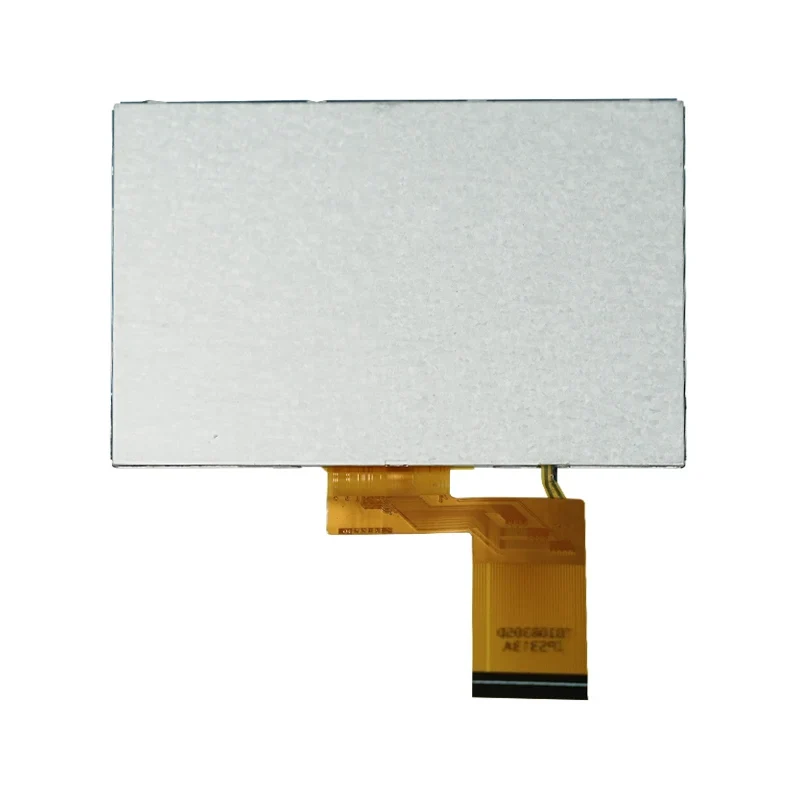

4.3 インチ ノーマリ ホワイト スクエア TFT LCD ディスプレイ モジュール

主要な機能とアプリケーション シナリオ:

• 正確な抵抗膜タッチ: 一点タッチをサポートしており、産業環境での手袋操作やスタイラス入力に最適です。

• 幅広い温度動作: -10°C ～ +60°C で安定して動作し、過酷な条件に適しています。

• 効率的な SPI 通信: SPI (CS/SCL/SDA) インターフェイスを採用し、安定したデータ転送と MCU リソースの節約を実現します。

• 多用途ディスプレイ: ステータス表示、データ視覚化、およびユーザー インターフェイス用にフルカラー RGB ディスプレイをサポートします。

• 幅広い応用分野: 産業用 HMI パネル、ポータブル試験装置、車載ディスプレイ システム、スマート ビルディング制御端末。

Tianfu カスタマイズされた 4.3 ' ノーマリー ホワイト スクエア TFT LCD ディスプレイ モジュールの仕様

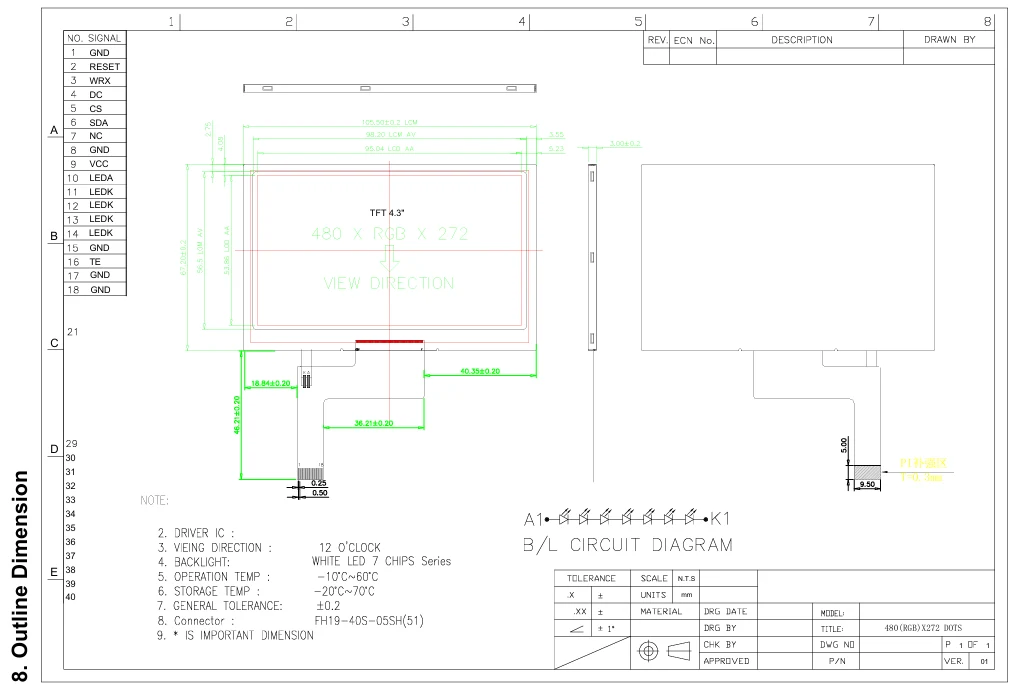

Tianfu 4.3 フィート ノーマリー ホワイト スクエア TFT LCD ディスプレイ モジュールの詳細

Q1: このディスプレイはどの主要な制御チップをサポートしていますか?

A: このモジュールは標準の SPI インターフェイスを使用しており、STM32、ESP32、Raspberry Pi Pico、Arduino (レベル シフトが必要)、およびさまざまな産業用 PLC を含むほとんどの組み込みプラットフォームと互換性があります。

Q2: 抵抗膜式タッチスクリーンと静電容量式タッチスクリーンの違いは何ですか?私の用途にはどちらがより適していますか?

A: 抵抗膜スクリーンは圧力感知によって動作し、手袋、スタイラス、その他の物体によるタッチをサポートするため、産業環境、医療機器、または正確なタッピングが必要なシナリオにより適しています。容量性スクリーンは指によるタッチのみをサポートしますが、マルチタッチ機能も提供します。アプリケーションで手袋をして操作する必要がある場合、または油/水の汚染が伴う可能性がある場合は、抵抗スクリーンがより信頼性の高い選択肢です。

Q3: 視野角パラメータを理解するにはどうすればよいですか?私のデバイスは斜めから見られますが、動作しますか?

A: このモジュールの水平視野角は 60° ～ 70°、垂直視野角は 45° ～ 60° で、正面または小角度での観察に適しています。デバイスで大きな角度 (横からなど) から見る必要がある場合は、IPS 広視野角モデルを検討することをお勧めします。

Q4: -10℃～60℃の動作温度範囲にはバックライト加熱の影響は含まれますか?

A: はい、この温度範囲はモジュールの全体的な動作温度に適用され、すでにバックライトの発熱を考慮しています。極端な温度で動作する場合は、実際のターゲット環境でテストすることをお勧めします。 Q5: 追加のドライバーボードまたはコントローラーを購入する必要がありますか?

A: これは、ディスプレイ ドライバーとタッチ コントローラーがすでに含まれている統合型ディスプレイおよびタッチ モジュールです。 SPI および RGB インターフェイス経由でメイン コントローラーに接続するだけです。

当社は 16 年間にわたり、品質管理が当社の名前の代名詞である LCD の専門メーカーとして活動してきました。

• すべてのモジュールは出荷前に 72 時間のバーンイン テストとフルパラメータの機能検査を受けます。

• RoHS 環境基準に準拠した工業グレードのコンポーネントが使用されています。

・ISO9001認証の品質マネジメントシステムのもとで製造されています。

実稼働およびテスト環境

・クラス1000のクリーンルーム内で組立されており、表示部に塵埃が付着しません。

• ドット抜け（白/黒）および線欠陥の個別検査。

• タッチスクリーンの直線性の校正と機能の検証。

信頼性への取り組み

• 一般的な動作環境のテストデータに基づく 20,000 時間の MTBF。

• 材料および製造上の欠陥をカバーする 12 か月保証。

• 大量注文の信頼性テストレポートのサポート。

当社のサポートはシームレスかつプロアクティブになるように設計されています。 私たちは問題を解決するためだけではなく、お客様の業務が滞りなく行われるようにするためにここにいます。

技術サポート体制

技術文書: 完全なデータシート、アプリケーション ノート、およびリファレンス デザインが入手可能です。

迅速な対応: 技術的なお問い合わせは、営業日の 24 時間以内に返信されます。

カスタマイズサービス：FPCの長さ、コネクタの種類、バックライトの調整など、限定的なカスタマイズがサポートされています。

保証ポリシー

保証期間：受領日より12ヶ月。

対象範囲：人的要因以外によるディスプレイの異常、タッチの不具合、インターフェースの不具合。

修理プロセス: 障害の説明を提供 → テクニカル サポートの確認 → 修理または交換の手配。

物流と配送

標準パッケージ: 帯電防止バッグ + カスタム ブリスター トレイ + 耐衝撃カートン。

継続的なサービス

安定供給: 製品のライフサイクル全体を通じて供給の安定性を保証します。

アップグレード パス: 互換性のある製品のアップグレードに関する推奨事項。

リソースの更新: 技術文書と FAQ ライブラリの定期的な更新。
