3.5 'カスタマイズされた400 NIT TFT容量性タッチスクリーンモジュール

TIANFUエクスペリエンスインダストリアルグレードのタッチパフォーマンス：3.5 'カスタマイズされた400 NIT TFT容量性タッチスクリーンモジュールは、1m+ TAPSで1.5％以下の直線性誤差と15ms応答を生き延びます。 3.5 'カスタマイズされた400 NIT TFT静電容量タッチスクリーンモジュールは、極端な環境（-20°C〜70°C）に設計されています。 ROHS認定信頼性。

お問い合わせを送信

製品説明

中国のTFTタッチスクリーンモジュールの製造、TIANFUは、小型バッチトライアルの注文とカスタムファームウェア/インターフェイスデザインのサポートをサポートし、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

3.5 '400NIT TFT静電容量のタッチスクリーンモジュール在庫機能

1.産業用グレードの耐久性

100万+タップサイクルと50,000以上のストローク操作に合わせて設計されており、-20°Cから+ 70°Cの環境で3時間以上の表面硬度と堅牢な性能を備えています。

2.高精度のタッチパフォーマンス

3.5 'カスタマイズされた400 NIT TFT容量性タッチスクリーンモジュールは、例外的なタッチの精度を得るために、最適化された回路抵抗（x：150-550Ω/y：450-100Ω）を使用した最適化された回路抵抗（x：150-550Ω/y：450-1100Ω）で≤1.5％の線形誤差と≤15ms応答時間を提供します。

3.光学的な明快さと信頼性

20mΩ以上の断熱抵抗とROHS準拠材料に裏打ちされたアンチニュートンリングフィルムテクノロジーを備えた≥75％の光透過率。

4.最適化された機械設計

精密設計コンポーネント（3m 200mp接着剤、二重側FPCテール）および厳密な±0.1mm寸法公差を備えたウルトラスリム1.52±0.15mmプロファイル。

3.5 '400nit静電容量タッチスクリーンモジュール仕様

モジュールタイプ	3.5インチTFT
解決	320×RGB×240
インタフェース	24ビットRGB /シリアルRGB / CCIR656 / CCIR601
フィルム（伊藤映画）	マットアンチニュートンリング、厚さ0.188mm、シート抵抗：350〜500Ω
ドライバーIC	HX8238D
機械的寸法	76.90×63.9×3.26 mm
アクティブエリア	70.08×52.56 mm
動作温度	-10°C〜 +60°C
保管温度	-20°C〜 +70°C
表面の硬度	≥3H
応答時間	15ミリ秒以下
回路抵抗（x）	150-550Ω（フィルムサイド）
回路抵抗（y）	450-1100Ω（ガラス側）
重要な寸法	AA（アクティブエリア）：55.20 x 96.65 mm OD（アウトライン）：66.80 x 105.40 mm 接着VA（表示エリア）：57.9 x 99.4 mm 接着OD（アウトライン）：66.40 x 105.00 mm
電源	3.3V（2.6-3.6Vの範囲）
環境コンプライアンス	ROHS準拠
信頼性テスト	•高温貯蔵：80°C/96H •低温貯蔵：-30°C/96H •サーマルサイクリング：-30°C↔+80°C •ESD：±8KV AIR /±4KV接触 •振動：10–150Hz、100m/s²

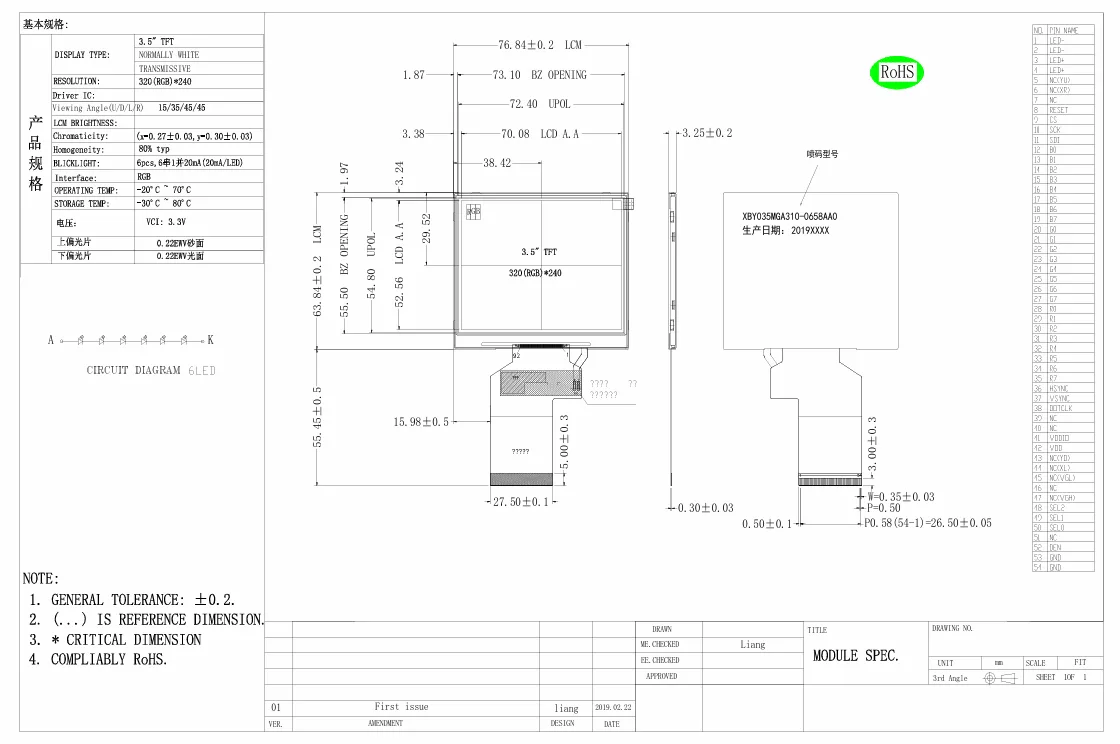

3.5 'TFT容量性タッチスクリーンモジュールの詳細

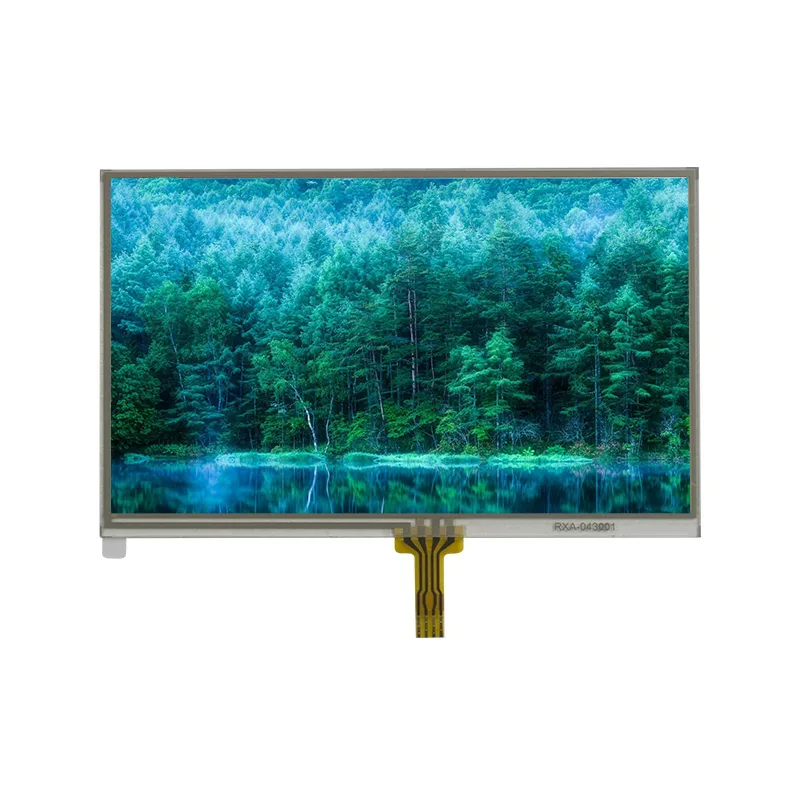

3.5' Customized 400 Nit TFT Capacitive Touch Screen Module

3.5 '400NIT TFT容量性タッチスクリーンモジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	b/l＆fpc＆tp	5週間以内
31-100 PC	1週間	b/l＆fpc＆tp	5週間以内
101-500 PC	2週間以内	b/l＆fpc＆tp	5週間以内
501-1000 PC	3週間以内	b/l＆fpc＆tp	5週間以内
1001-5000 PC	3週間以内	BL＆FPC＆TP	6週間以内
5000個以上のPC	4週間以内	BL＆FPC＆TP	6週間以内
