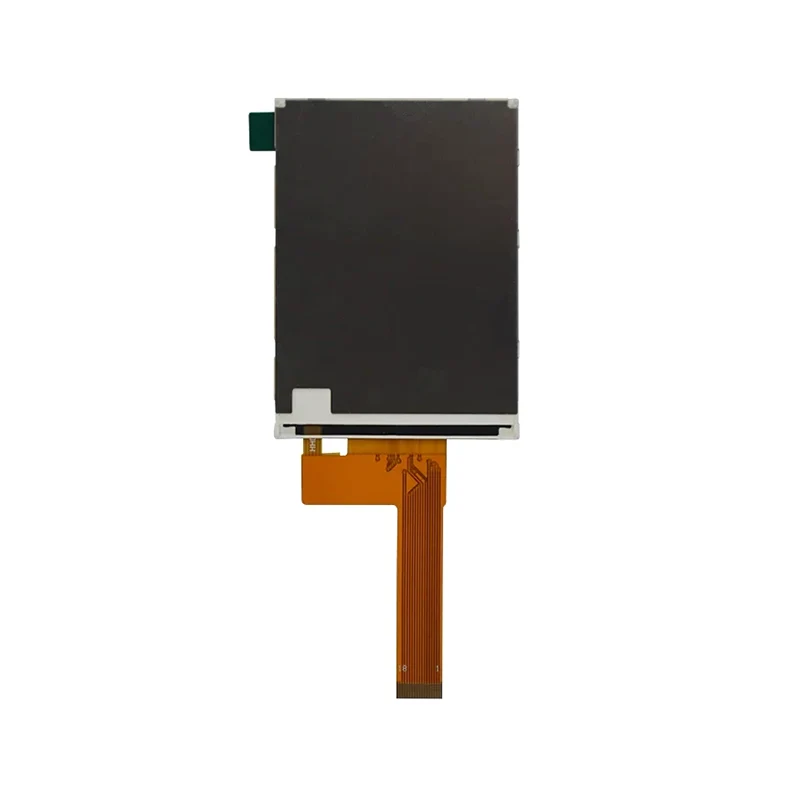

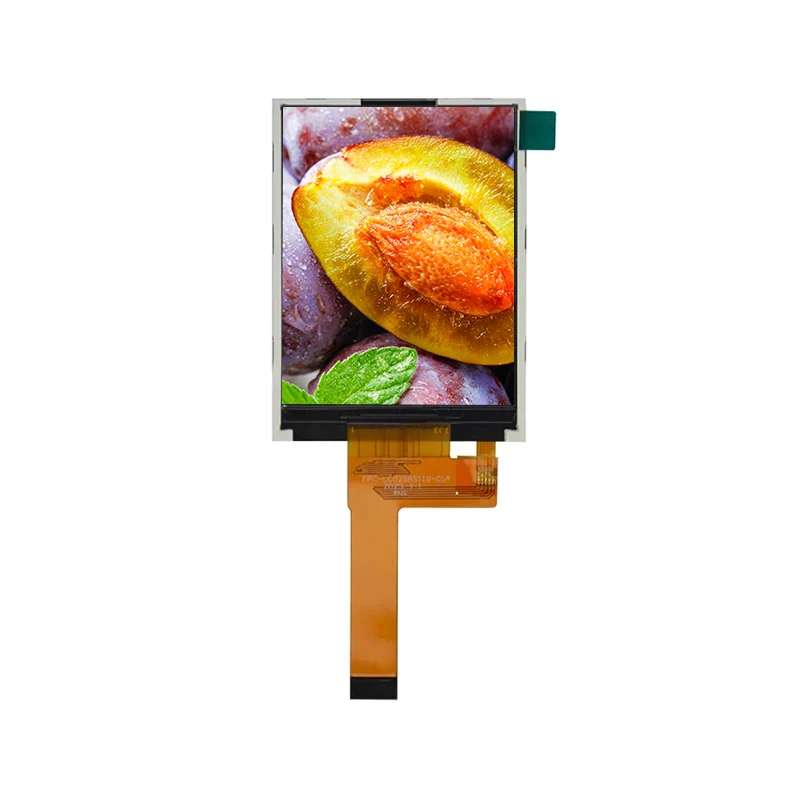

2.8 'トランスミッシブスマートHMI TFT LCDディスプレイモジュール

TIANFU 2.8 'Transmissive Smart HMI TFT LCDディスプレイモジュール：240×RGB×320 RES、65K/262K色、0.153mmピクセルピッチ。 MCU 8/16ビットインターフェイスを備えたILJ9341/ST7789によって駆動されます。 -20°C〜+70°Cで動作します（貯蔵：-30°C〜+80°C）。特徴4型のバックライト（80mA Max）、300：1コントラスト、65°視聴角。低電力設計：2.5-3.3Vロジック＆1.65-3.3V I/O。 2.8 'トランスミッシブスマートHMI TFT LCDディスプレイモジュールは、頑丈な信頼性を必要とする自動車HMI、産業規制、屋外IoT、およびスマートアプライアンスに最適です。

お問い合わせを送信

製品説明

HMI TFT LCDディスプレイモジュールサプライヤーの中小バッチトライアルの注文とカスタムファームウェア/インターフェイスデザインをサポートするTianFuは、12か月の保証に裏打ちされたスマートコントロール/ポータブル機器へのシームレスな統合を保証します。

Tianfu 2.8 '在庫機能のTransmissive SmartHMI TFT LCDディスプレイモジュール

1.産業用グレードの信頼性

熱サイクリング（-30°C〜+80°C）、振動、およびESDテストを介して認定されています。

2.高解像度の透明度

0.153mmピクセルピッチを使用した240×RGB×320解像度、シャープ65K/262Kカラービジュアルを提供します。

3.全体の温度耐性

-20°Cから +70°C（貯蔵：-30°C〜 +80°C）の既成のパフォーマンスは、極端な条件に最適です。

4.低電力効率

2.5-3.3Vロジック電圧と最適化された4レッドバックライト（80MA Max）エネルギー敏感なアプリケーション用。

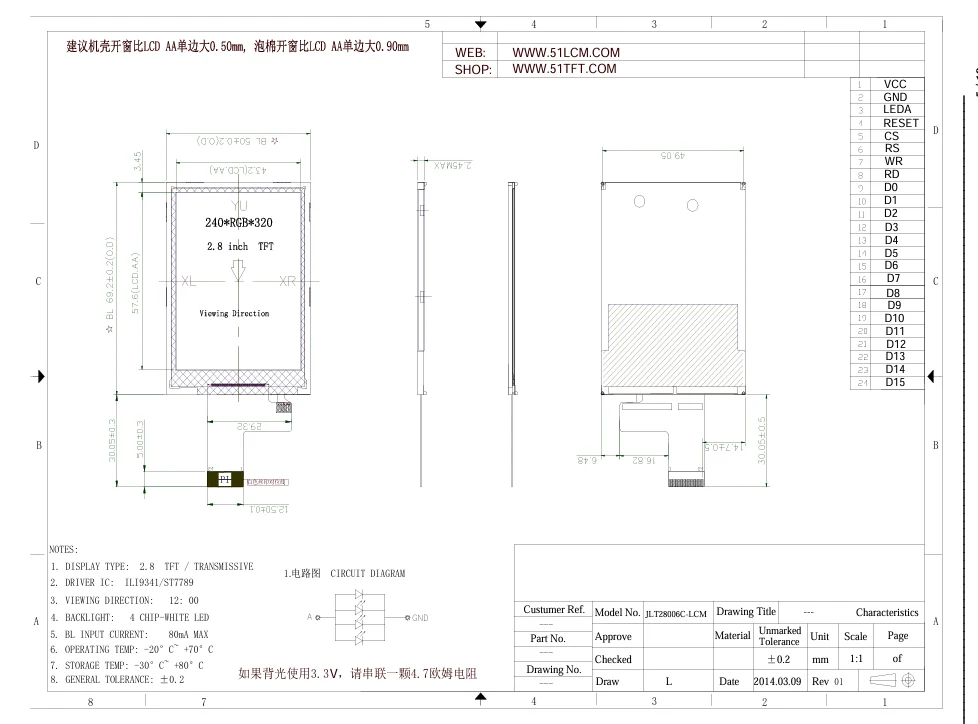

TIANFUカスタマイズ2.8 'Transmissive Smart HMI TFT LCDディスプレイモジュール仕様

モジュールタイプ	2.8 'Tftは通常白です
解決	240×RGB×320
インタフェース	MCU 8/16ビット
表示モード	透過性TFT
ドライバーIC	ILJ9341 / ST7789
バックライト	並列の4つのLED（80mA Max）
機械的寸法	50.0×69.2×2.45 mm
アクティブエリア	43.20×63.35 mm
ピクセルピッチ	0.153（h）×0.153（v）mm
動作温度	-20°C〜 +70°C
保管温度	-30°C〜 +80°C
コントラスト比	300（typ。）
応答時間	30ms（上昇） / 30ms（秋）
表示角度	65°（typ。）12時方向
タッチパネル	なし
ロジック電圧（VDD）	2.5–3.3V（typ。2.8V）
I/O電圧（IOVCC）	1.65–3.3V（typ。1.8V）

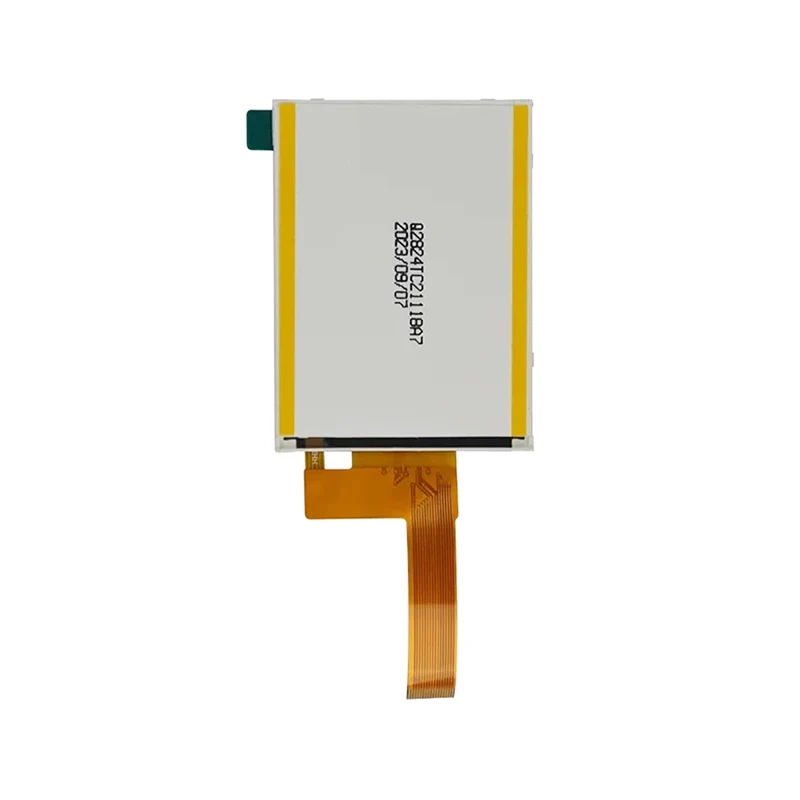

TIANFU 2.8 'Transmissive Smart HMI TFT LCDディスプレイモジュールの詳細

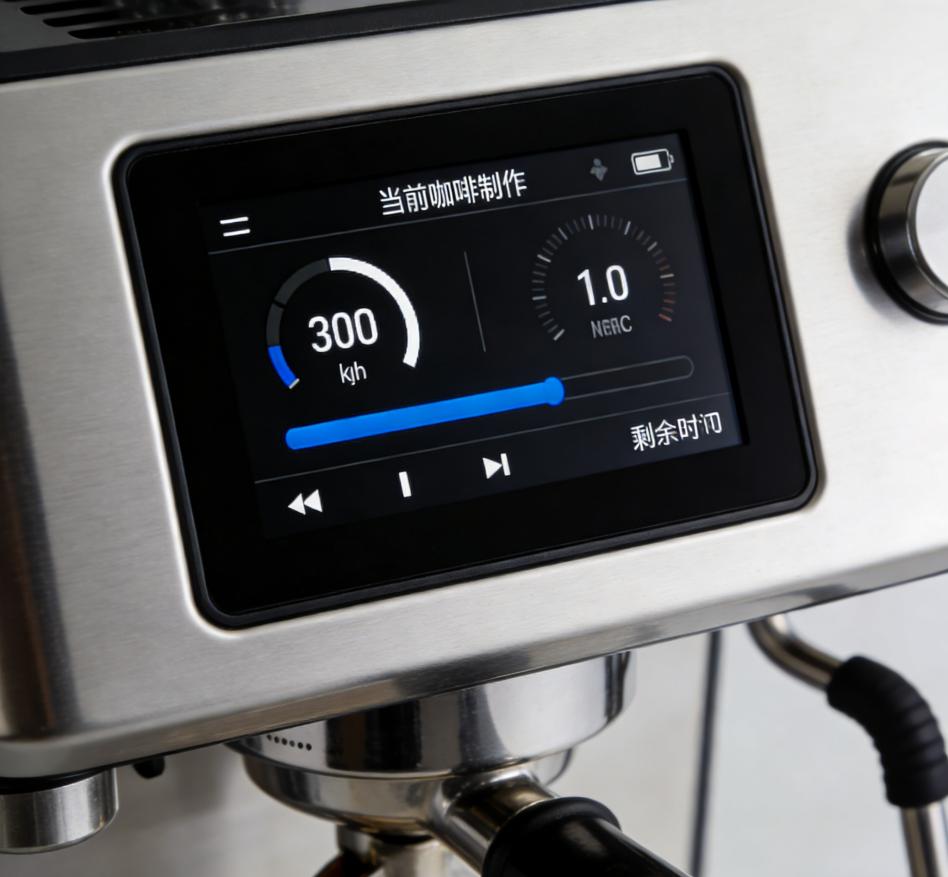

TIANFU 2.8 'スマートHMI TFT LCDディスプレイモジュールアプリケーション

Tianfuリーディングタイム

標準製品		カスタマイズされた製品
数量を注文します	納期	カスタマイズタイプ	納期
1-30 PC	すぐに	一般的な	5〜8週間
31-100 PC	1週間	FPC	4週間
101-500 PC	1〜2週間	CTP	6週間
501-1000 PC	2〜5週間	b/l	6週間
1001-5000 PC	4〜5週間	ドライバーボード	8週間
5000個以上のPC	5〜7週間	LCDパネル	16週間
